德志机电ZLJ机载临时支护装置 矿用掘进机支撑设备

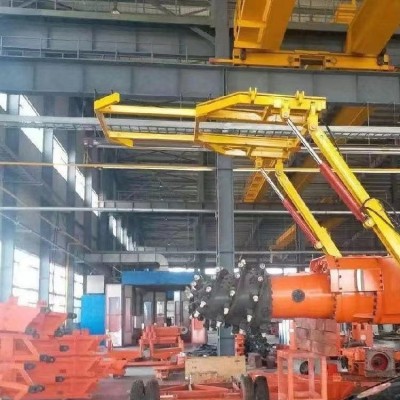

本装置是用来对掘进工作面新揭露的空顶区进行临时支护的一种机载式轻型支架，当掘进机的掘进循环完成后，将该机器打开，可以迅速在掘进机切割头前方顶板上形成有效的支撑防护，为下一步在该区域进行支护作业的人员提供一个安全可靠的工作空间。

本装置结构适用于巷道高度2.2m~4.5m的矩形、梯形、倾斜巷道,可与各种型号的掘进机配套。

机载临时支护装里主要由翻转梁(左右)、升降油缸(左右)和顶梁、翻转油缸、支撑油缸、辅助支撑油缸、操作阀组等构成。其中只有项梁、前支撑缸在收拢状态时匍甸在掘进机切割电机背部，而上述其余部件均布置在切割部两侧。它是利用切割部的前、后销轴，把左、右翻转梁牢固的安装在掘进机上，在转梁下部安装着翻转油缸、升降油缸，缸简上安装着一对支撑油缸。操作翻转油缸和支撑油缸控制阀，使翻转梁翻转至掘进机切割头前方，操作升降油缸，推动顶梁去接触巷道顶板起到预支撑作用，将前支撑缸回转至垂直位置，人工安装辅助支撑杆后，将辅助支缸牢固的支撑在地面上，为下一步锚杆作业提供了安全空间。所有油缸都为插装式液压锁，有效保障了万一软管发生爆裂故障时的设备和人员安全。
