SmartClassTMFIBER 系列 PON 光功率计和光纤显微镜

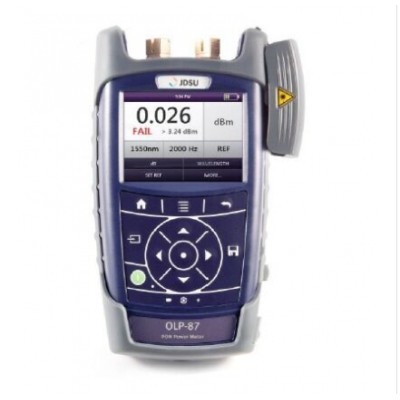

VIAVI SmartClassTM Fiber OLP-87 是一种光手持式仪表,集成 FTTx/PON 功率计,适合验证、开通和维护 BPON 、 GPON 、 EPON ,并支持下一代高速 PON 技术— 10G PON ,如 XG-PON 和 10G-EPON 网络。作为 VIAVI SmartClass 家族中的一员, OLP-87 集成了高性能的波长可选的 FTTx/PON 光功率计和 “ 通过 / 不通过 ” 光纤认证检测功能于一台便携式设备中。这是一个便携式设备的解决方案。这种组合能力确保服务供应商通过验证网络连通性来提高系统性能寿命,使工程承包商拥有了认证工具,提供给客户可靠的网络工程。
美国VIAVI新款PON光功率计OLP-87/OLP-87P优点:
· OLP-87 高效整合了光纤检查和测试工作,一体化解决方案足以提升现场工程师光纤安装的流程。
· 带有 “PASS/FAIL” 分析的手持装备。自动验证光纤端面清洁度,轻松测试 FTTx/PON 光功率。让新手成为光纤技术人员。
· 轻松生成光纤认证报告。
· 任何环境下均可使用。 OLP-87/87P 具有条理化的可解放双手的便携包,使技术人员可以在任何有光纤的地方使用,无论室内,交接箱,线杆和塔顶。
· 准备好,将你的 PON 网络升级为 10G PON 。市场上一款既支持 B-PON 、 E-PON 、 G-PON ,又支持新的 XG-PON 和 10G E-PON 的测试装备。
美国VIAVI新款PON光功率计OLP-87/OLP-87P特点:
· 手持测试装备,采用通过模式测试可选波长的 PON 网络光功率。
· PON 网络测试,包括 1310/1490nm 、 1310/1490/1550nm 、 1270/1310/1490/1550/1 578nm 三种版本。
· 突发信号测试,针对上行波长 1270nm 和 1310nm 。
· 高性能宽带功率计选项,采用通用连接器接口。
· 自动 “PASS/FAIL” 光纤端面检测,支持 P5000i 数字视频检查探头。
· 主机可存储光纤检查和测试的结果。
· 通过 USB 接口实现数据传送和远程控制。
· Smart-Reporter 智能报告生成软件帮助你创建结果报告。
· 自动置中光纤端面图像。
· 触摸屏操作,用户界面类似的智能手机界面。
· 坚固的,防风雨设计。
VIAVI SmartClassTM FIBER OLP-87 是线路测试装备,可应用于测试、开通和维护所有类型的 FTTx/PON 网络。采用通过模式测试,可同时测试语音、数据和 RF 视频信号,同步显示下行 1490/1550/1578nm 和上行突发模式 1270/1310nm 光功率。
OLP-87 与 P5000i 数字视频检查探头配合使用,一键即可检查光纤端面质量,并生成 “PASS/FAIL” 报告。 OLP-87P 集成了一个跳线显微镜( PCM ),有效的提高了技术人员的工作流程效率。
用户可以轻松存储测试结果并生成认证报告,改善了文件处理的质量。 OLP-87 综合了这些能力在一台手持装备上,这将引导技术人员操作自觉执行实施流程,形成无缝的工作流程,提高效率,增加可靠性。让技术人员一次实施就选择正确的方法完成工作。
拥有 SmartClassTMFiber ,瞬间成为光纤人员!
· 整合。集成光纤检查和光纤测试。
· 自动。自动 “PASS/FAIL” 认证。
· 易用。直观的智能手机样式的界面
存储光纤检查和测试结果 用户自定义 “PASS/FAIL” 检查标准
可存储 10000 条结果,并可通过使用USB 接口输出到 PC上。
数据管理和报告生成
使用 PC 软件 FiberChekPRO ,轻松生成光纤认证报告,验证你的工程质量是否符合工业标准或者客户要求。
· 一键存储测量数据。
· 在仪表上即可管理和存储数据和结果。
· 通过 USB 接口下载结果到 PC 。
宽带光功率测试
在同一台手持设备上集成了光功率测试
在 PON 网络和普通网络上,提供可选波长的 PON 功率和宽带功率测试。 OLP-87 3 波长和 5 波长版本提供一个高性能单独的宽带功率计选项,采用通用 UPP 测试接口,提供准确的宽带功率测试。
单独的宽带光功率计优点:
· 不确定度达 ±0.2dB ,由于采用了自由空间光接口(光通过光纤直接照射到光检测镜面)和 InGaAs 检测器,避免了纤芯与纤芯对接造成的耦合不确定度的影响。
· 接口适用任何 2.5mm 插芯光纤,通过 1.25mm UPP 连接器选件,也可适用任何 1.25mm 插芯。
· 易于清洁光检测器表面。
· 调制检测适用于对纤。
· 自动波长功能,兼容所有 JDSU 光源。
在任何地方检查和测试光纤!
携带方案,条理化的便携包
特别设计的仪表便携包,不仅可以解放双手。如光纤显微镜,红光光源,光纤清洁工具等,组成得心应手的条理化的便携系统。
美国VIAVI新款PON光功率计OLP-87/OLP-87P技术参数:
功能选择:
OLP-87 1310/1490nm | OLP-87 1310/1490/1550nm | OLP-87 XG-PON 1270/1310/1490/1550/1578nm | |
双端口通过模式 | ■ | ■ | ■ |
B-PON ( ITU-T G983.x ) | ■ | ■ | ■ |
G-PON ( ITU-T G984.x ) | ■ | ■ | ■ |
E-PON ( IEEE 802.3av ) | ■ | ■ | ■ |
XG-PON ( ITU-T G.987 ) | ■ | ||
10G-EPON ( IEEE802.3av ) | ■ | ||
下行数据信号 1490nm | ■ | ■ | ■ |
下行数据信号 1578nm | ■ | ||
下行 RF 视频 1550nm | ■ | ■ | |
上行 ONT 信号 1270nm | ■ | ||
上行 ONT 信号 1310nm | ■ | ■ | ■ |
宽带功率计 | 光纤耦合 | UPP 通用适配器(选项) | UPP 通用适配器(选项) |
光纤检查 | |||
通过 P5000i | ■ | ■ | ■ |
通过 PCM 显微镜 | OLP-87P 版本 | OLP-87P 版本 | OLP-87P 版本 |
美国VIAVI新款PON光功率计OLP-87/OLP-87P订货信息:基本单元
订货号 | 说明 |
2305/01 | OLP-87 FTTx /PON 光功率计, 1310/1490 nm , PC |
2305/21 | OLP-87 FTTx /PON 光功率计, 1310/1490 nm , APC |
2305/26 | OLP-87 FTTx /PON 光功率计, 1310/1490 nm ,固定接口 SC-APC |
2305/11 | OLP-87 FTTx /PON 光功率计, 1310/1490/1550 nm , PC |
2305/31 | OLP-87 FTTx /PON 光功率计, 1310/1490/1550 nm , APC |
2305/36 | OLP-87 FTTx /PON 光功率计, 1310/1490/1550 nm ,固定接口 SC-APC |
2306/36 | OLP-87P FTTx /PON 光功率计,双倍率跳线显微镜( PCM ), 1310/1490/1550 nm ,固定接口 SC-APC |
