QDT潜水推流器QDT022-1400

正确布置潜水推流器的四大原则

    布置潜水推流器是需要我们进行设计和规划的项目，布置的优劣直接影响着潜水推流器设备的正常运行和工作效率。

在布置潜水推流器时，我们需要遵循其四大原则。

     一、潜水推流器前端*物，以防止水体撞击后产生涡流，推流器吸入端液流无隔断之处。

      二、潜水推流器推流方向应布置成与水体流向*，不得受水体侧向流动的影响。切勿布置在池内水体进、出口的侧边。

      三、潜水推流器叶轮的叶梢距池底距离应大于350mm，距离液面间距应大于叶轮直径的0.7。

      四、潜水推流器适宜布置在以推流为主的渠道形成生物反应池，尽量不要选用在以搅拌为主的池内。

布置潜水推流器时，不仅要考虑推流器的布置原则，还要和其他污水处理产品相互呼应，做好连接工作。

潜水搅拌机设备描述

3、主要技术参数    QDT潜水推流器QDT022-1400

4、用途

     广泛用于污水处理厂的工艺流程中推进、搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.3m/s。

5、特点

   5.1 MA型铸件式结构的潜水搅拌机（以下简称搅拌机）采用多极电机。其结构紧凑、体积小、操作维护简单、安装检修方便、噪音小，使用寿命长；

   5.2 叶片经冲压成型，精度好，具有更佳的水力设计，工作效率高。

   5.3 与曝气系统混合使用可使能耗大幅度降低，冲氧量明显提高，防止沉淀。

7、技术性能

   7.1搅拌机的定额是以连续工作制（S1）为基准的连续定额；

   7.2搅拌机转动平稳、自如，无卡阻、停滞等现象；

   7.3搅拌机应能承受压力不低于0.2MPa；历时3分钟的气压试验而无渗漏现象；

   7.4搅拌机采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

   7.5搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆，电缆长度正常配置为10m，也可按用户要求提供。电缆密封头采用特殊硫化处理，能方便地进行更换并密封；

   7.6主机材质为铸铁，叶轮、导流罩材质均为不锈钢，不锈钢部分采用酸洗、钝化处理，其表面光亮，无污损，碰伤，裂痕等现象；

   7.7搅拌机设有明细的红色旋转标记；

   7.8搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地线标志明显，在使用期内不易磨灭；

   7.9搅拌机叶片及转子采用动平衡试验，平衡精度为G6.3；

8、使用寿命

   搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌机在整个运行过程能保持平稳运行，故障后平均运行时间不小于10000小时，整机使用寿命不小于20年。

9、结构设计

   9.1电机

      采用潜水鼠笼电机，电机的额定功率值应超过预期负荷至少10%。电机绕组的绝缘等级为F级，工作温度在155℃以内，电机定子由周围的液体冷却；

   9.2一个油室和2道机封

      润滑并冷却密封装置，轴承座与电机和液体之间设有2道机封。

   9.3搅拌机的轴承全部采用轴承（NSK）,所有轴承的设计寿命应不小于100000小时。

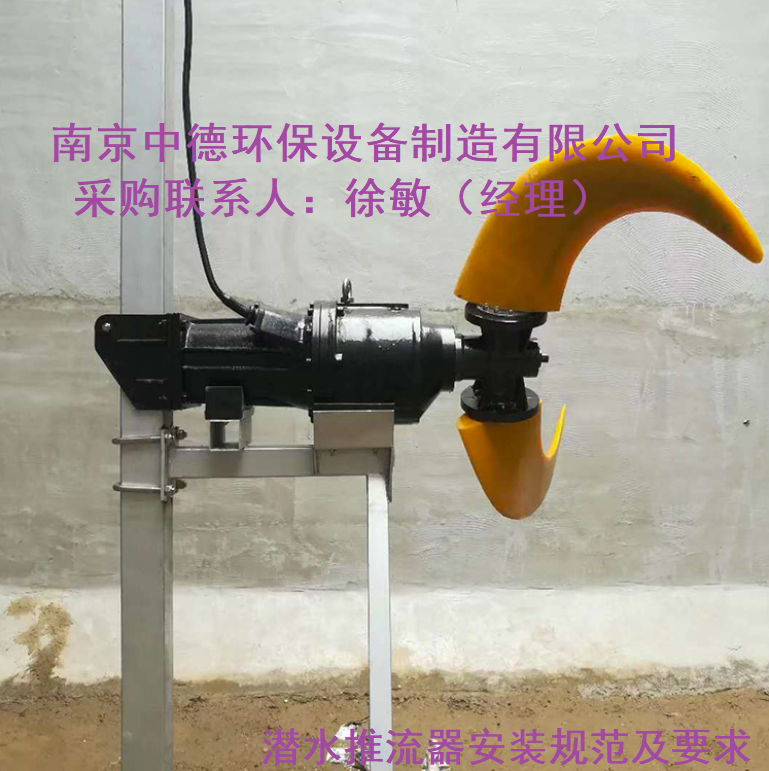

10、安装系统

    搅拌机的提升由安装系统来进行的，每台搅拌机应配备一套安装系统。它包括：导杆、支撑架、臂式起吊架和手摇葫芦升降装置。

11、搅拌机主要零部件材质规定如下：

a）机壳材质为铸铁；

b）叶轮、导流罩材质为不锈钢；

C）外露紧固件采用的材质为不锈钢；

12、控制方式

控制箱带有起/停控制按钮运行指示灯、紧急停车按钮，自动/手动切换开关，当切换到自动状态时，搅拌机可受到来自中央控制室PLC送来的开、停命令，当切换到手动时，可就地手动控制开停。

就地控制箱可实现设备的自保护，具有过热、过流和泄漏保护功能，并可预留PLC接口。

   严格执行国家城镇建设行业标准潜水推进器CJ/T109-2000，按照已通过的ISO9001质量管理体系进行管理，并对所有外购件承担相关质量责任
