产品详细

新疆潜水搅拌机 福建液下高速搅拌器 性能特点

 1、结构紧凑、操作维修简单、安装检修方便、使用寿命长;
 2、叶轮具有水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞;
 3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,防止沉淀;
 4、电机绕组绝缘等级F级,防护等级为IP68,选用轴承和电机防凝露装置,使电机的工作更全面;
 5、两道机械密封;

型号表达方式

搅拌机安装尺寸:

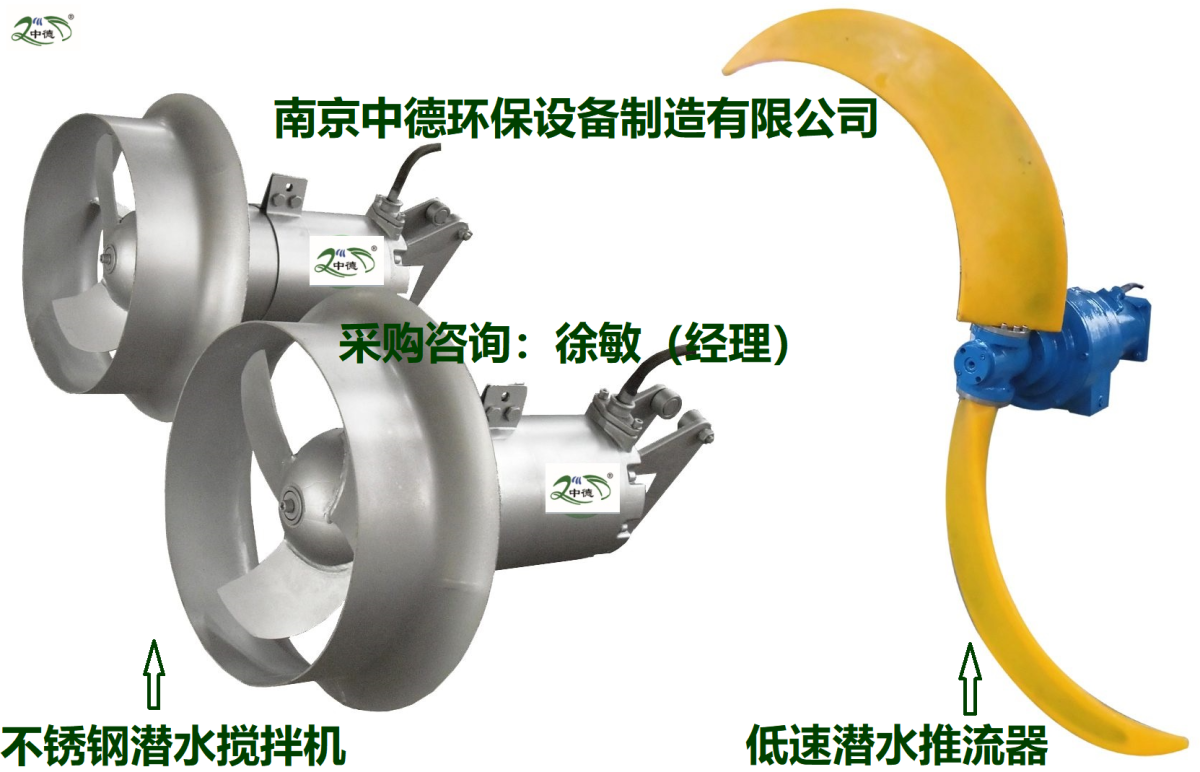

产品实图:

潜水类搅拌机的选型注意事项
1、每500立方米容积用1KW功率转距要达到60Nm以上,经过实际检验收到效果较好。有的小叶轮快转速则不能达到此效果。
2、圆型池,跑道型池,环型池可以减少10%功率,方型池,长方形池,三角形池则增加10%功率,池型越大功率相对可以减小。
3、介质密度每增加10%则功率增加30%。
4、方形池、长方形池还可以在叶轮大小、螺旋角、安装位置、进出水口位置等方面来考虑做到*或小死角。
5、有关流速的问题,有许多推流用搅拌机,则提供原来流速、池型截面、长度等相关数据及要求达到的流速。本公司就能提供相应的产品。这是一个比较复杂的过程。有关选型问题请与供应商。
6、潜水搅拌机的安装高度
(1)叶轮直径1米以下池底至搅拌机中心X=叶轮半径+0.7米。
(2)叶轮直径1米以上按半径+1米计算。
(3)可根据池深适当提高或降低安装高度。


潜水搅拌机的实际应用和传统长轴搅拌机相比,QJB型潜水搅拌机的优点在于可产生不同的流向。由潜水搅拌机的不同安装位置,可得到不同效果的多种流动模式。从而在池中创造流动模式,清理搅拌死角。潜水搅拌机所需要的配套功率是按池容积大小,介质的密度、粘度和搅拌介质深度等因素确定的。根据具体情况,可选用一台或多台潜水搅拌机。

特别注意潜水搅拌机*潜入水中工作,不能在易燃易爆的环境下或强腐蚀性液体的环境中工作。为了保证搅拌机在不同池型中的运行高校节能,可参考下列典型的安装形式。

结构特点
混合搅拌系列产品选用多级电机,采用直联式结构,能耗低,效率高;叶轮通过精铸或冲压成型,精度高,推力大,外型美观流畅,结构紧凑。
低速推流系列产品采用摆线针轮减速机,配备功率小,转速低,叶轮直径达,服务面积广。叶轮由聚氨脂材料和铝合金铸成,强度高,耐腐蚀性强,除了具有搅拌的功能外还能兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为F级绝缘,防护等级为IP68级。在污水厂的曝气系统中配合使用,可使系统能耗大大降低,且充氧量明显提高,能防止沉淀。根据工艺要求,直联式潜水搅拌可配备用导流罩。

潜水搅拌机安装图如下:


潜水搅拌机安装注意事项:混合潜水搅拌机 潜水推流器 潜水推进器 QJB0.85

1、导杆或导向钢丝应与水平垂直,可采用铅锤校正;

2、吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°

3、通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上

潜水搅拌机安装系统Ⅳ的安装

  2.4.1 安装顺序:

  导杆 → 托架→ 吊架座 → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 电缆膨胀钩 → 电缆固定夹

  2.4.2 安装注意事项:

  a 该安装系统的安装不允许用膨胀螺栓固定,用与预埋件焊接的固定方式。

  b安装导杆时,应保证导杆与水平面的垂直度(要求垂直度为 0.3mm/m)。

  c在起吊搅拌机时,应先选择搅拌机吊梁上合适的起吊孔位置,保证叶轮端上仰约3°~10°;再调整手拉葫芦挂钩在起吊架横梁上起吊孔的位置并旋转起吊架,直到搅拌机安装至导杆后,起吊环链中心线与导杆中心线基本平行。这里可通过目测及尺测的方法测试。当搅拌机沿导杆下滑接近托架,起吊环链处于拉紧状态时,目测起吊环链中心线与导杆中心线是否在同一铅垂面上,用直尺测量导杆上端至吊环链的垂直距离及导杆下端至吊环链的垂直距离,误差应小于 10mm,并保证搅拌机沿导杆缓缓下滑或吊起时无卡阻现象。

  d在起吊搅拌机时,起吊环链不得缠绕,手拉葫芦手拉链槽须正对起吊人。

  e安装托架时,应保证托架上橡胶减震块中心线水平,并与导杆中心线正交,以保证搅拌机运行的平稳性。

  f电缆的固定位置应适度,既不能过紧受力而损坏电缆,又不能过松造成电缆卷入叶轮中而损坏。电缆夹与电缆间配有橡胶保护套,电缆装夹后,应保证电缆不得松脱。当电缆装夹出现夹不紧时,应在电缆外包扎胶带后再装电缆夹,以保证电缆不会松脱。

  g当安装完毕后,应在手拉葫芦挂钩在起吊架横梁上起吊孔的位置处,作出明显标记以便维修保养用。然后再拆下起吊环链,将其拉紧并固定在起吊架挂钩上,拆下手拉葫芦放入室内妥善保管。
