潜水搅拌机4千瓦12级型号 QJB4/12-620-480 潜水搅拌机在购买后如何进行安装和调试呢，为大家分享一篇潜水搅拌机安装与调试方法说明，希望可以帮到大家。
潜水搅拌机安装前准备
(1) 组织安装人员详细阅读使用说明书，熟悉设备安装图中的结构、作用和特点，并了解设备的有关技术要求，避免使用或操作不当而损坏机器。
(2)仔细检查实际使用条件是否与规定的使用条件*，检查池深及基础条件是否符合要求。
(3) 设备开箱应有专人负责，开箱后，应按照装箱单检查设备零部件是否完整，有无损坏。进行检修，清洗和涂油，然后放整齐并用油布或塑料布盖好。
(4) 应由一名合格的电工，用 0~500V 兆欧表，检查电机电缆三动力芯线(U、V、W)对地冷态绝缘电阻不得低于 5 兆欧。 严禁用兆欧表检查控制 芯线，避免损坏搅拌机内部的电器元件，避免损坏搅拌机内部的电器元件, 而应用万用表检查控制线。潜水搅拌机4千瓦12级型号 QJB4/12-620-480
(5) 检查电压要在铭牌上标出的额定电压±5%的范围内。如果电源离搅拌机的使用距离较远时，要考虑线损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水且接头处做密封处理，以防漏水;另外考虑维护检修的方便，建议设置机旁端子箱。
(6) 潜水搅拌机配有控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确;启动装置是否灵活，触头接触是否良好;启动设备的金属外壳是否可靠接地;检查所有接线处有无松动，并重新逐处紧固一次。
(7) 潜水搅拌机上的动力芯线、接地线和控制芯线应与控制柜(箱)的接线头一一对接，如图 7 所示。潜水搅拌机的接地线为双色线(黄/绿)，连接牢靠。潜水搅拌机的接地线为双色线(黄/绿)，连接牢靠。

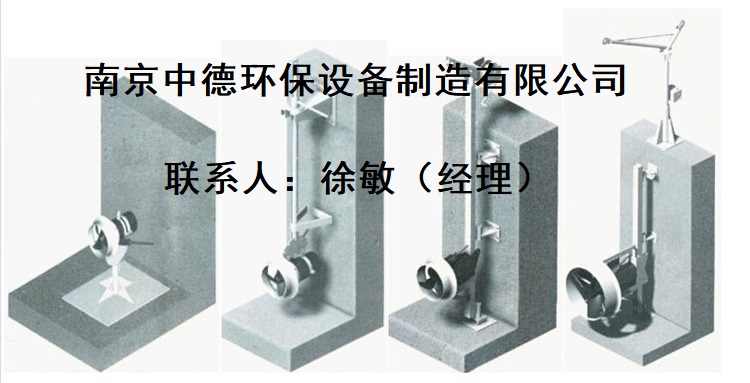

2.1 潜水搅拌机安装系统Ⅰ的安装
2.1.1 安装顺序：
支撑架(上) → 上转盘 → 导杆 → 支撑架(下) → 潜水搅拌机(含下转盘)→ 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹
2.1.2 安装注意事项：
a 安装支撑架(上)应校正水平度(要求水平度为 0.2mm/m)，以保证导杆的铅垂度。
b 电缆的固定位置应适度，既不能过紧受力而损坏电缆，又不能过松造成电缆卷入叶轮中而损坏。电缆夹与电缆间配有橡胶保护套，电缆装夹后，应保证电缆不得松脱。当电缆装夹出现夹不紧时，应在电缆外包扎胶带后再装电缆夹，以保证电缆不会松脱。
2.2 兰江潜水搅拌机安装系统Ⅱ的安装
2.2.1 安装顺序：
底座 → 导杆 → 支座 → 支撑架(中) → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹2.2.2 安装注意事项：
a安装底座、支座及导杆时应校正水平度(要求水平度为 0.2mm/m)，以保证导杆的铅垂度。
b 在装配起吊架时应在与支座孔配合的轴颈表面涂抹油脂。
c在起吊搅拌机时，应先选择搅拌机吊梁上合适的起吊孔位置，保证叶轮端上仰约3°~10°;再调整手拉葫芦挂钩在起吊架横梁上起吊孔的位置并旋转起吊架，直到搅拌机安装至导杆后，起吊环链中心线与导杆中心线应基本平行(这里可通过目测及尺测的方法测试。当搅拌机沿导杆下滑接近限位架，起吊环链处于拉紧状态时，目测起吊环链中心线与导杆中心线是否在同一铅垂面上;用直尺测量导杆上端至吊环链的垂直距离及导杆下端至吊环链的垂直距离，误差应小于 10mm)，并保证搅拌机沿导杆缓缓下滑或吊起时无卡阻现象。
d在起吊搅拌机时，起吊环链不得缠绕，手拉葫芦手拉链槽须正对起吊人。
e电缆的固定位置应适度，既不能过紧受力而损坏电缆，又不能过松造成电缆卷入叶轮中而损坏。电缆夹与电缆间配有橡胶保护套，电缆装夹后，应保证电缆不得松脱。当电缆装夹出现夹不紧时，应在电缆外包扎胶带后再装电缆夹，以保证电缆不会松脱。
f当安装完毕后，应在手拉葫芦挂钩在起吊架横梁上起吊孔的位置处作出明显标记以便今后装挂葫芦用。然后再拆下起吊环链，将其拉紧并固定在起吊架挂钩上，拆下手拉葫芦放入室内妥善保管。
2.3 潜水搅拌机安装系统Ⅲ的安装
2.3.1 安装顺序：
底座 → 导杆 → 支撑架(上) → 支撑架(中) → 吊架座 → 起吊架 → 手拉葫芦→ 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹
2.3.2 安装注意事项：
a安装底座、支撑架(上)时，应保证导杆的与水平面的垂直度(要求垂直度为0.3mm/m)。
b 应保证导杆中心至吊架座中心的距离尺寸符合要求。
c在起吊搅拌机时，应先选择搅拌机吊梁上合适的起吊孔位置，保证叶轮端上仰约3°~10°;再调整手拉葫芦挂钩在起吊架横梁上起吊孔的位置并旋转起吊架，直到搅拌机安装至导杆后，起吊环链中心线与导杆中心线基本平行。这里可通过目测及尺测的方法测试。当搅拌机沿导杆下滑接近限位架，起吊环链处于拉紧状态时，目测起吊环链中心线与导杆中心线是否在同一铅垂面上,用直尺测量导杆上端至吊环链的垂直距离及导杆下端至吊环链的垂直距离，误差应小于 10mm，并保证搅拌机沿导杆缓缓下滑或吊起时无卡阻现象。
d在起吊搅拌机时，起吊环链不得缠绕，手拉葫芦手拉链槽须正对起吊人。
e电缆的固定位置应适度，既不能过紧受力而损坏电缆，又不能过松造成电缆卷入叶轮中而损坏。电缆夹与电缆间配有橡胶保护套，电缆装夹后，应保证电缆不得松脱。当电缆装夹出现夹不紧时，应在电缆外包扎胶带后再装电缆夹，以保证电缆不会松脱。
f当安装完毕后，应在手拉葫芦挂钩在起吊架横梁上起吊孔的位置处作出明显标记以便维修保养用。然后再拆下起吊环链，将其拉紧并固定在起吊架挂钩上，拆下手拉葫芦放入室内妥善保管。
3 潜水搅拌机调试
(1) 启动前确认叶轮的旋转方向。在潜水搅拌机初次安装启动前，或每次重新安装后，都应检查旋转方向。检查方法是：瞬间启动潜水搅拌机，观察叶轮旋转方向是否与铭牌上指示的方向*，如果旋转方向不*，只需交换三相中任意两相线的位置。如果几台潜水搅拌机连在同一控制柜或端子箱上，各台潜水搅拌机单独进行检查。
(2) 合闸后，不能立即启动设备，应通过控制系统对潜水搅拌机进行自检，如发现有故障出现(电控柜上出现闪光报警或警报报警)，应检查并排除故障，然后方可点动，若电机不转，应迅速果断地拉闸，应检查并排除故障，以免损坏电机。
(3)设备启动后，应注意观察电机及线路电压表和电流表，若有异常现象，应立即停机查明原因，排除障碍后方能重新合闸启动。
(4)多台设备由同一台变压器供电时，不能同时启动，应依据由大到小逐台启动;停止时，应由小到大逐台停止。
(5)运行中电流监视：设备的电流不得超过铭牌上的额定电流，三相电流不平衡度，空载时不超过 10% ，额定负载时不超过 5% 。
(6)运行中电压监视：电源电压与额定电压的偏差不超过±5%，三相电压不平衡度不超过 1.5%
