玻璃钢立式环流搅拌机质量保证
玻璃钢立式环流搅拌机质量保证结构简介
(一)、中高速立式环流搅拌机
1. 环形通道
运行时，经叶轮推动的水流通过环形通道的导向分配，以一定角度向池底部沿360°方向喷射扩散，带动污泥缓慢翻动上升，增加了物相接触面，消灭了搅拌死角。
2、导向筒
将来自叶轮的流体引导到环形通道上，同时形成上进水下出水的水流流动方案，促使整个池中的水形成上下翻动的大循环。
3. 叶轮
应用大排量线性推进技术，能在旋转时产生强烈的推进和搅动功能。
4. 拦污栅
防止污水中的塑料袋、金属线、柴棒、包装带等杂物的进入，避免缠绕、破坏叶轮，影响设备正常运行。
5. 潜水电机
潜水电机绝缘等级为F级，主轴采用不锈钢材质，转子部件均通过动平衡检测；采用的轴承配有耐高温油脂，噪音低、寿命长；主密封由二套机械密封串联而成、并配有宽唇口油封和“Ｏ”形密封圈等辅助密封，具有佳的动密封和静密封效果，电机内还配有定子超温保护和漏油保护等保护系统。
6. 安装套管
可根据用户需要和工艺要求，通过调节安装套管的高度，使搅拌机的性能得到大程度的利用。
7. 浮筒组件
外层为环氧玻璃钢，模压成型，内充泡沫树脂。用于浮动式安装时，浮筒浮力承受整机的重量。
8. 安装支承板
作用是将主机固定到浮筒组件或安装平台上。
(二)、低速立式环流搅拌机
1、叶轮
采用特殊材质模压成型，大叶轮直径达到Φ2500，经优化设计后的叶片呈后掠式，水力效率高，且具有自洁功能；
2、机械密封
采用两道机械密封串联而成，对电机和减速器分别进行密封，同时还采用多道辅助密封系统，保证了电机和减速器密封可靠性；
3、减速器
采用齿轮传动减速器，内部轴承采用轴承，传动效率高，结构紧凑，使用可靠。
4、潜水电机
潜水电机绝缘等级F级，防护等级为IP68，转子部件均通过动平衡检测；轴承采轴承并配耐高温油脂；机械密封采用上海博格曼单端面机械密封；内设定子超温保护和泄漏保护，保证了电机运行的可靠性。
5、安装套管
连接主机和浮筒。可根据用户需要和工艺要求，通过调节安装套管的长度，调节搅拌机的入水深度，使搅拌机的性能得到大程度的利用。
6、浮筒组件
用于浮动安装，浮筒浮力承受整机重量。浮筒外层采用环氧玻璃钢模压成型，内充泡沫树脂。
七、产品规格及技术参数
在额定电压为380V、频率为50Hz时搅拌机的技术参数列表如下：
八、安装方式
可根据工艺要求和现场实际情况，用户可自主选择搅拌机的安装方式。主要安装方式如下：
(一)、固定式安装。又分平台安装和池底安装
a. 平台安装。构筑一个的安装平台，将主机直接安装在平台上进行固定即可（见附图）。这种安装方式适用于固定水位场合。
b.
池底安装(目前只适用于中高速搅拌机)。直接将曝气机放在池底，用钢丝的一端连到主机上，另一端固定到池壁上即可(见附图)。这种方法的优点是不影响整体的美观性，且投资成本较低。但只能适用于有一定硬度的池底。

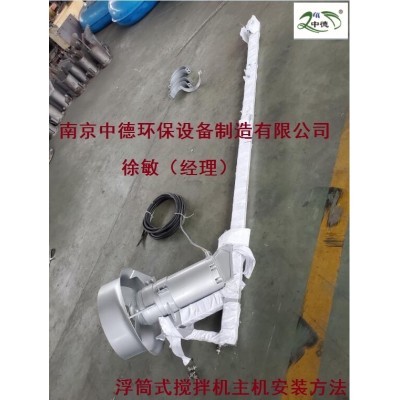

二)、浮筒式安装。无需构筑安装平台，直接将主机装置在浮筒上。浮筒的固定有以下几种固定方式：(
a. 缆绳固定：这种方式为简便，只要将缆绳(钢丝绳或尼龙绳)的一端固定在浮筒的吊环螺钉上，另一端固定在池壁上即可。为适应SBR等工艺水位升降变化需要，本公司配有不锈钢弹簧钢缆绳，可满足3米水位升降变化幅度。机器运转时会稍微转动一个角度而小范围改变水流方向，使污泥混合更均匀。
b. 抛锚固定(只适用于中高速搅拌机)：将缆绳的一端固定在浮筒上，另一端固定在锚上，将锚抛在离搅拌机中心约5米的池底即可。这种方法一般适用于较大的水体场合（如氧化塘、湖泊等）。注：用该方法安装时水位变化不能太大，否则容易引起缆绳缠绕；也不能用于混泥土池底
c. 悬臂固定：用一根有一定刚性的金属管一端固定在浮筒上，另一端固定在池壁上。
d.
打桩固定(一般只用于中高速搅拌机)：该方法与抛锚固定相似，只要将锚换成桩即可，桩的长度由池底的土质决定。
单位：毫米
