污水处理水下立式环流搅拌机
3． 用途
用于生物处理池、曝气池或厌氧池中进行低速搅拌，其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流，以使池中泥水充分混合又不致产生淤积的作用。
4．污水处理水下立式环流搅拌机使用条件
潜水搅拌机适用于各种生活污水和工业废水的处理过程中，在下列条件下设备可正常连续运行：
4.1，高介质温度不超过40℃；
4.2介质的PH值在5～9之间；
4.3介质密度不超过1150kg/m3；
4.4长期潜水运行，潜水深度，般不超过20m；
4..5池子容积在1000-3000m3，黏度可达到50CP；池容积在500-700m3，黏度可达1000CP。
5．技术性能
5.1 潜水搅拌机转动平衡自如，保证无卡死，停滞，振动等现象；
5.2 潜水搅拌机出厂前作密封气压实验,实验压力为3kg/m2，历时5分钟无泄漏现象；
5.3 潜水搅拌机采用双机械密封结构和唇形密封组织，机械密封保证在8000小时内可靠运行而不需更换；
5.4 潜水搅拌机引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理,以防电缆外皮破损，渗水至电机；
5.5 潜水搅拌机表面喷涂防腐漆，其表面光亮，无污损，,碰伤，裂痕等现象；电机壳体的底漆为PVC环氧树脂，面为氯化橡胶涂料；
5.6 潜水搅拌机油室内设有密封泄漏保护装置；
5.7 潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
5.8 潜水搅拌机桨叶及转子采用动平衡试验，平衡精度为G6.3；
5.9 水下搅拌机可沿水平方向在120°范围内旋转，任意调整推流角度。
6．使用寿命
潜水搅拌机在规定的条件下，，次故障前平均运行时间不小于10000小时，整机使用寿命不小于15年。
7．结构设计
7.1接线盒
接线盒与周围液体、电机部分*密封隔离；冷却：电机定子由周围的液体冷却。
7.2减速机
采用硬齿面齿轮传动，以降低叶轮转速。设计结构紧凑，外形美观流畅。负载能力强；启动瞬间主机震动小、运行平稳；噪音低；齿轮传动比分级精细，速比大，能很好的保护电机和轴承，寿命长。
7.3叶片
叶片为双香蕉形，用高密复合聚胺酯浇铸，有效防止了叶片的断裂问题；叶片，边向后弯曲，具有长期自动清洗性能；采用法兰式锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。
7.4电机
立式环流搅拌机采用全淹没式鼠笼型感应电机，潜水电机四级绕组，S1级，定子绕组绝缘等级为F级，防护等级IP68。电机可连续搅拌40℃的介质，定子绕组的平均温升不超过85℃，每小时至少能起动12次，而不引起任何有害影响，在运行时，不会发生过载现象，保证连续及间歇运行。额定电压为380V，三相，50Hz。电机的允许电压波动为±10%。
7.5油室
润滑并冷却密封装置，轴承座及减速箱与电机和液体之间，油室起着减震和消音的作用，，要时可埋置，个气囊装置以减少和降低油室内的压力上升。
7.6轴承
电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由，个双列角接触球轴承和，个圆柱滚子轴承支撑；轴承均与被搅拌液体隔离，并用油脂润滑。搅拌器轴承的运行寿命大于60000小时。
7.7好氧池低速推流搅拌器轴密封
搅拌机有两个机械密封和，个唇形密封组成。密封装置材料：碳化钨--碳化钨。
7.8 机械密封
每个轮轴配备串联式双层，立的旋转轴机械密封系统，密封装置在，只油箱内运行。机械密封设计寿命大于25000小时。
7.9监测系统
定子绕组中装有两个热敏开关，热敏开关在125℃动作，正常情况下，电机的温度不超过85℃，超温后电机停止转动并报警。
采用水泄漏传感器，以探测定子室中的水。当水泄漏传感器动作时，将使电机停止转并报警。
7.10控制系统（用户可自行配置）
控制箱可实现设备的自保护，具有过热、过流和泄漏保护功能，可预留PLC接口。
10.制造标准
中华人民共和国城镇建设，标准 潜水搅拌机标准号：CJ/T109-2000
产品介绍
悬浮式潜水搅拌机的特点是：浮动定位，安装方便，可在不中断工艺运行的状态下自由布置和移动；可直接在氧化塘、河道、养鱼池等大面积水域中使用，无基建；TYJBG潜水浮动式搅拌机与QJB潜水搅拌机除增加了浮圈外，其主机结构、性能参数、外形尺寸*相同。结构紧凑，体积小，重量轻，操作维护简单、安装方便快捷、使用寿命长。
悬浮式潜水搅拌机是将原QJB潜水搅拌机（电机为潜水电机）靠自重在池底定位的安装形式改为利用安装支架并靠浮圈悬吊在水中浮动的安装形式。现QJB型潜水搅拌机这种安装形式须有坚硬的基础或平台作支撑，经过改进设计后的悬浮式潜水搅拌机除了在混凝土建的硬基础池子中工作，还适合在如氧化塘、养鱼池、景观湖、污水渠、河道等软基础环境下工作，从而经改进后设计的悬浮式潜水搅拌机则使安装更便捷、省时、省工，并扩展了潜水搅拌的使用范围 ，解决搅拌死角问题。
【悬浮式潜水搅拌机】适用范围
潜水搅拌机可在下列条件下正常连续运行：
介质温度不超过40℃；
介质的PH值在5~9；
介质密度不超过1150kg/m3；
长期潜水运行，潜水深度一般不超过20m 1?3
悬浮式潜水搅拌机选型注意事项
为保证潜水搅拌机取得较佳运行效果，请使用方提供如下资料：
1）、运用目的
2）、池型及尺寸
3）、搅拌介质的特性，包括粘度、密度、固体物含量等 1?3
悬浮式潜水搅拌机装配与安装
潜水搅拌机的安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的较大角度为±60°吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。当池深H > 4米时，应在导杆中间添加一支撑架。客户定货时，请提供池深H，以便厂方加工时确定导杆尺寸及支撑架的数量。
用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严
禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；
电压一定要在铭牌上标出的额定电压±5%的范围内。如果电源离水泵的距离较远时，
应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水。

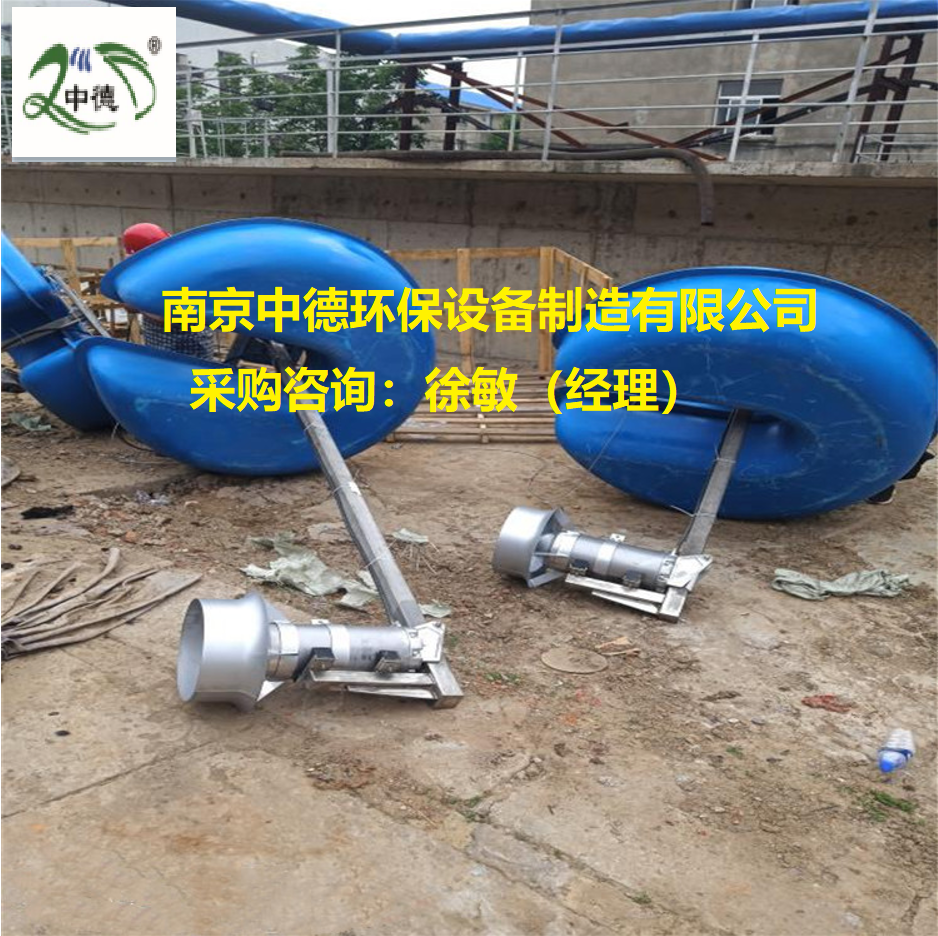

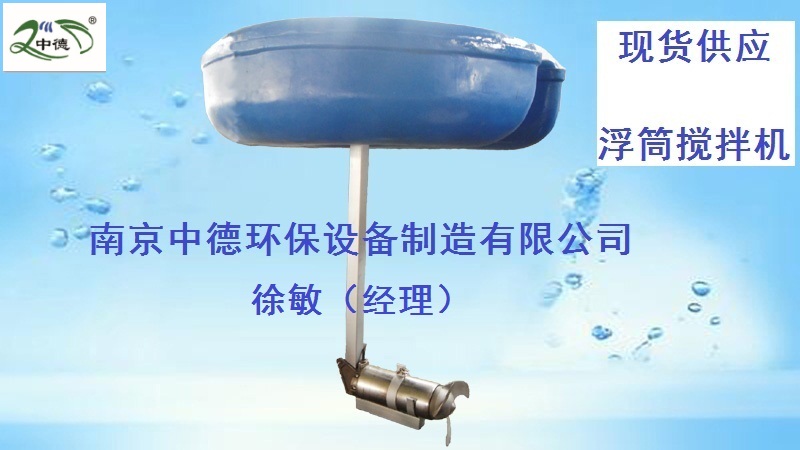

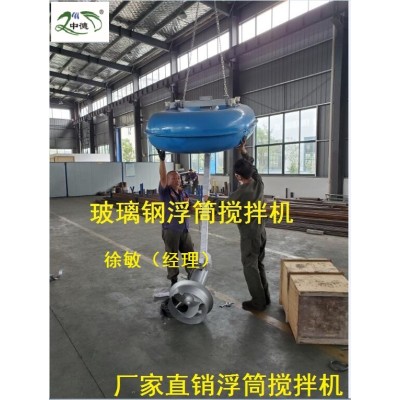

产品实拍图
