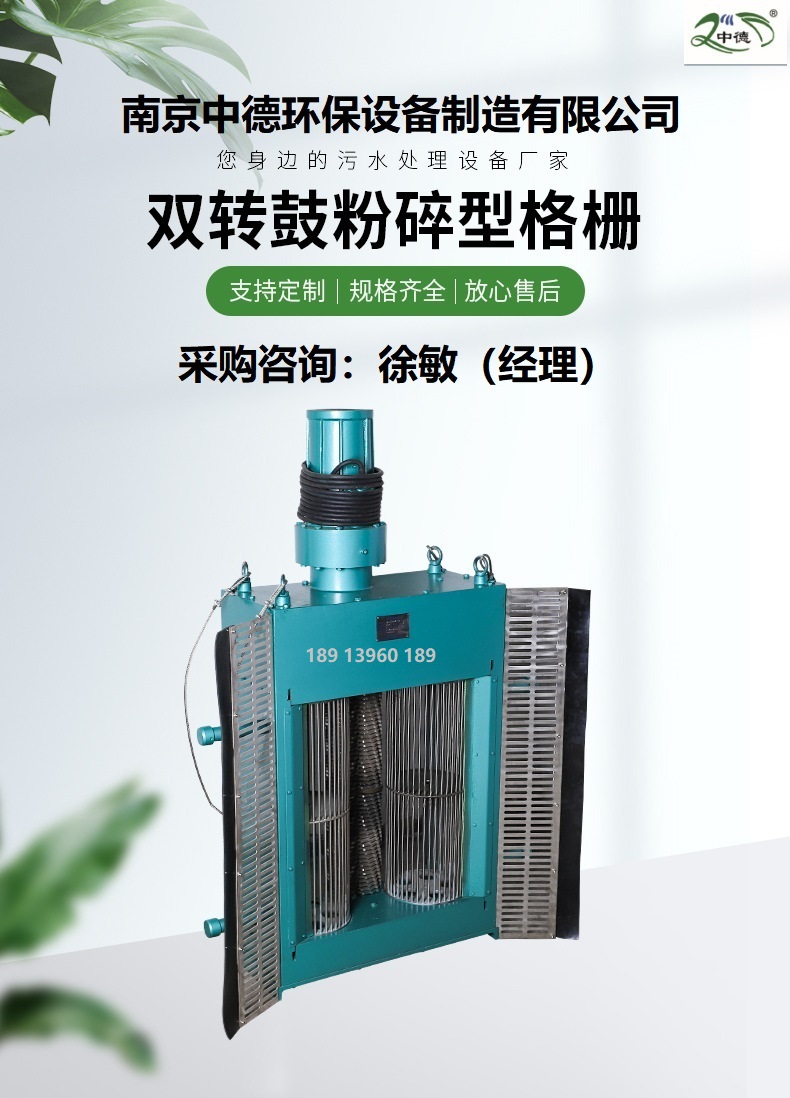

双转鼓式粉碎型格栅应用场合及干湿两用电机选择技巧



单价 22900.00 / 套对比
销量 暂无
浏览 68
发货 江苏南京市六合区付款后3天内
库存 190套起订1套   限购80套
品牌 中德
主机 碳钢防腐、不锈钢
机架 碳钢、不锈钢
电缆线 标配10米
更新 2024-10-08 13:33
手机号:18913960189

联系方式
加关注0

南京中德环保设备制造有限公司

普通会员第2年
资料通过认证
产品详细

单鼓粉碎型格栅

      单转鼓粉碎型格栅采用单鼓结构,功能性、维修费用和安装的简易性。

它是由一个转鼓栅网和钛合金切割刀片粉碎器组成,能在高达2475m3/h的流量下,把难以处理的固体颗粒粉碎成可处理的小颗粒。

不锈钢无轴转鼓提高捕获效率,增加了流量,防止物体缠绕并且更加牢固。转鼓式粉碎型格栅的设计提高了固体的捕获率,能较好保护下游设备。双转鼓式粉碎型格栅

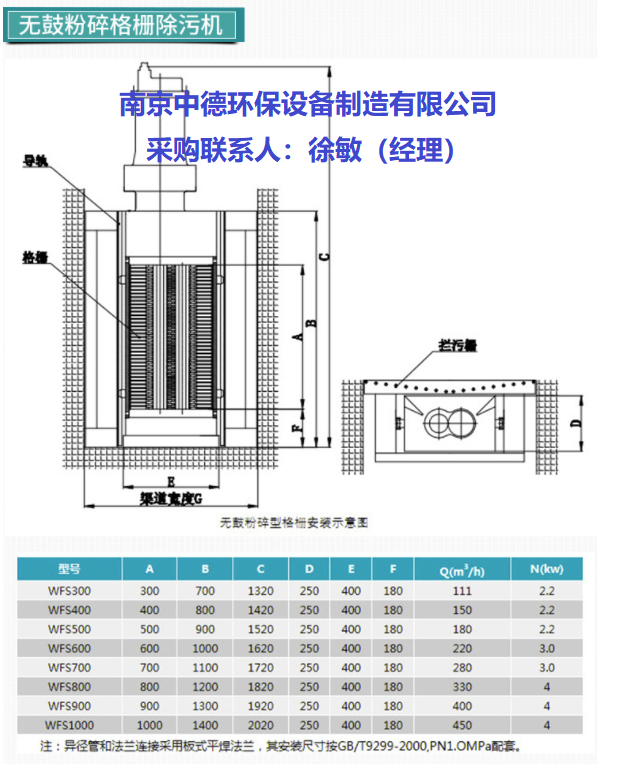

单鼓粉碎型格栅安装尺寸图

实际安装图

工作原理

     刀片采用钛合金切割刀片设计,事例数十年来技术的进步和设计革新,建立一套有效可靠产品标准。

钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒,经证明适用于各种复杂的环境。双转鼓式粉碎型格栅

1、固体颗粒随着污水进水切割区;

2、固体颗粒被转鼓截留并被输出到切割室;

3、大部分的污水和足够小的颗粒通过转鼓区;

4、固体颗粒被切割并通过切割室;

5、被粉碎后的颗粒流向下游。

本机主要由驱动部件、齿轮箱、主轴、从动轴、机械密封、壳体等构成。
驱动部件带动主动轴转动,同时主动轴通过精密齿轮带动从动轴转动,使固定于两轴上的铣刀呈逆向旋转,而将固体物咬挤破碎。



 表 1 水路立式(L)破碎机主要技术参数


注:1.污水中的渣滓浓度为 30ppm;
2.处理量为流入水位在破碎机开口上限,流出水位在破碎机开口下*的处理量(较大水位差)。

 表 2 水路管式(G)破碎机主要技术参数


注:管式安装的处理量为水头差为 1000mmAq,污泥浓度为 3%时的处理量


注:1 管式破碎机法兰盘尺寸均按 JB/T81-94,PN0.25Mpa 标准制造
2 常规为手动控制;可由时间继电器间断控制;可带 PLC 接口;可全自动控制。
3 订货时请用户提供使用环境、过水流量、工作水位高度;
4 不注明所配电控箱为常规控制,如有要求应另行注明;
5 破碎机电机为 IP67/IP68 电机,可同时正常工作在水中和空气中。如需采用普通电机,为防电机浸
水,需要加长轴,用户应另行注明。



特性优点

1、双轴粉碎器

     比单轴粉碎器适合更多固体颗粒,两个反向旋转轴使颗粒物在双轴间粉碎;

2、无轴转鼓

     不锈钢材质,栅间隙各种尺寸可选,包括6mm;

3、刀片选择

     根据需要进行各种齿型设计,以适应各种特殊情况需要转鼓和粉碎器间隙小

4、轴衬导流装置

     引导固体杂质进入切割室,保护密封不受砂石侵害;

5、低底座

     在低流量时可以大限度利用切割室来提高粉碎能力;

6、顶部坚固座

     可以简单坚固维修,无需把设备从渠道中提出;

7、安装简易

     可适用大部分现有渠道,不需或只需很少土建改动;

8、机械密封

     压力可高达0.6Mpa,密封无需清理,无需调整压盖;

9、型号设计

    渠道宽度至550mm,流量可达11000m3/h。

应用场合

1、安装于大流量、宽幅面水渠中;

2、安装于泵站、污水处理厂进口;

3、本机能粉碎的物品有:纸制品、木制品、塑料制品、橡胶制品、生活垃圾等。

电机选择

普通电机:3kw或4kw

潜水电机:3kw或4kw

干湿两用电机:4.5kw或5.5kw

解决固体颗粒危害的方案

     刀片采用钛合金切割刀片设计,事例数十年来技术的进步和设计革新,建立一套有效可靠产品标准。

钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒,经证明适用于各种复杂的环境。

泵站单转鼓粉碎格栅清污机安装图片
