矿用断水保护装置简单介绍

一、矿用断水保护装置简单介绍：

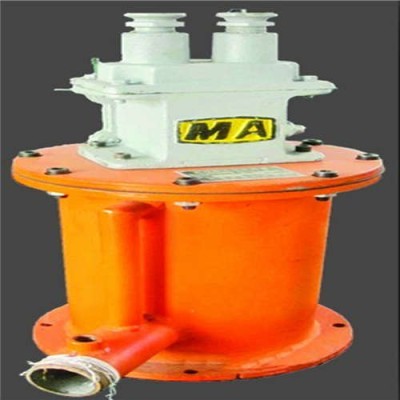

KBW型矿用断水保护装置主要用于煤矿瓦斯抽放泵的断水保护，由隔爆开关、托盘、侧导向杆、中心导向杆、外筒、放水阀、导向座、浮漂、进水阀等组成。

二、矿用断水保护装置工作原理：

当瓦斯抽放泵的供水正常时水箱中的浮子浮起，隔爆微动开关闭合，瓦斯抽放泵工作；当循环供水不正常时水箱中的浮子落下，隔爆微动开关打开，瓦斯抽放泵停止工作。由此，实现断水保护。矿用断水保护装置是由电源、取样电路、开关电路以及执行机构连接构成。它通过两个电极检取水阻的变化，并提供相应的电信号，经二极管送至开关电路中，由开关电路控制执行机构，并发出声光报警。矿用断水保护装置是在发生断水故障时能快速切断运行设备的工作电源，保护设备不受损坏，延长了设备的使用寿命。该断水保护装置电路结构简单、体积小，性能可靠，全自动控制使用方便。
