34PEA02-01 破碎刀齿 刮板运输机转载机配件 洛阳远见生产厂家直供

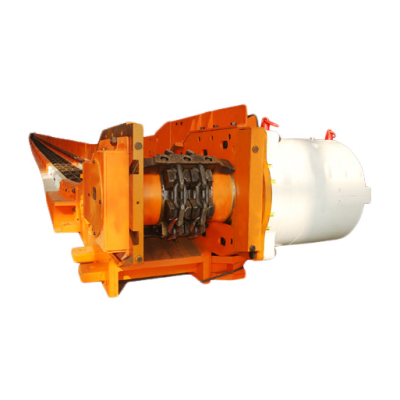

顺槽用破碎机的结构由破碎槽体、主架体、破碎架体、皮带保护罩、锤轴总成、传动装置、喷雾装置、润滑系统等部分组成,各部件通过螺栓紧固联接,构成破碎机总体。入口 架两侧的侧板上可安装润滑装置;入口架和出口架分别装有防尘装置;入口架和出口架的顶盖上分别装有喷雾灭尘装置;机架顶部有拆装方便的检查窗;机架侧面有起吊用的起吊孔,便于拆装时起吊。破碎轴组件嵌装在机架两侧的架板中,通过弹性联轴器与电机连成一体。调高使用垫板式调高装置。调整间隔为 50mm一档,可根据所需要的煤炭块度,确定安装垫板的件数。在调高高度时机架每侧有 3 块垫板,减少一块垫板后,其大输出煤块度减少 50mm。
1、破碎槽体
破碎槽体是由优质碳素结构钢焊接而成,整体组焊封底溜槽,破碎板为厚60mm 高强度耐磨板。具有耐磨性好、寿命长等优点,两端中板采用特殊过渡结构,保证与转载机中板连接的链道平滑过渡。
2、主架体
主架体是焊接结构件,具有结构简单、强度高等特点。
3、破碎架体
破碎架体同为焊接结构,具有拆装方便、便于维修调整等特点。
4、锤轴总成
锤轴总成由传动轴、轴承、密封件、锤体、锤头、紧固螺栓等 组成。
传动轴是由高强度合金钢锻造加工而成,具有精度高、强度好。
轴承采用高强度、精度进口轴承,具有使用寿命长、噪声小、运转平稳等特点。锤体是由高强度合金钢铸造而成,具有加工成本低、耐磨等特点。
锤头是由高强度合金高锻造而成,并附着有高强度的耐磨材料,耐磨性好、使用寿命长更换方便、简单。
5、使用与维护
为保证破碎机的安全运转,发挥其性能,必须按要求定期维护。
1) 破碎机必须在无负载下启动,首先启动破碎机,然后启动转载机。
2) 每天检查锤头的连接,在工作时不允许有松动或丢失现象;定时检查轴承温度,不允许在高于 120°C 情况下工作,温度高于80°C 时应检修轴承等部位;在润滑系统内每周注锂基润滑脂(GB/T5671-1995)一次。
3) 定期检查电气系统的绝缘及接线头的连接情况,防爆面要求清洁;电缆破损时必须更换;接线头松动时必须重新拧紧。
4) 所有操作与检查应符合煤炭部颁发的安全条例各项要求
