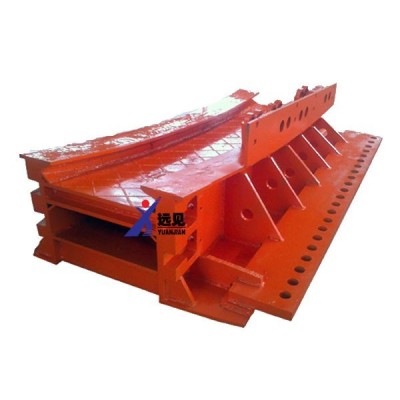

44ZA03 悬空段中部槽Ⅱ 刮板运输机转载机配件 洛阳远见生产厂家直供
转载机采用整体箱型焊接全封闭溜槽，在爬坡段电缆槽挂在槽体侧面，根据工作面的不同，选择左、右悬挂方向；在落地段，电缆槽在槽体上方，每节溜槽由槽体、电缆槽、盖板组成。槽间除机尾部几节调节槽是哑铃联接外，其余都是 由两个Φ50 定位销和 12 条 M30 的螺栓刚性联接，加大了联接强度，提高了可靠性。底、中板采用高强度耐磨板，以满足过煤量的要求。
溜槽作为刮板运行导轨及物料载体，在不同部位具有不同功能，分为以
下几种：
中部槽
分为悬空段中部槽、悬空段开天窗中部槽、落地段中部槽、落地段开天
窗中部槽，它们采用将高强度耐磨材料的中板与槽帮沿、侧板和挡板焊成一
体的箱型结构，提高了强度和刚度。
a) 悬空段中部槽：采用刚性连接，槽间有φ60mm 定位销及 M42 螺栓 联接。
b) 落地段中部槽：采用柔性连接，槽间装有哑铃销，并有连接板、搭接板和 M24 螺栓联接
凸、凹槽
转载机的机头与皮带机自移机尾相搭接。为了保证有足够的搭接长度和空间，由凹槽把地面的水平段溜槽引向爬坡段，再通过凸槽把爬坡段引向水平架桥段，使溜槽与机头架相联接，形成转载机机头与皮带机机 尾相搭接的空间。凸槽和凹槽的中
板和底板均增加了厚度，并采用大圆弧过渡，减少了磨损，提高了过煤量。在爬
坡段与凹槽联接的是铰接槽，以适应巷道底板的起伏不平和皮带机尾移动时引起
的高度变化。
a) 凸槽：用来完成起桥段，及悬空段的角度变化。
b) 凹槽: 用来完成起桥段，及悬空段的角度变化，并用于完成与破碎机 的联接。
输入槽
整体焊接箱型结构，用于完成与破碎机的联接。
铰接槽
整体焊接箱型结构，两铰接槽间用φ70mm 销轴连接，使两铰接槽可围 绕φ70mm 销轴产生角度变化，从而使转载机适应地板起伏不平及顺槽倾角变化。
