14117010203 拔链器 刮板运输机转载机配件 洛阳远见生产厂家直供
1、机头
机头主要由传动装置、机头架、后槽体、伸缩油缸、机头链轮轴组件、舌板、拨链器、液压系统、卡箍及挡板等组成。传动装置可根据顺槽的实际情况安装在机头架的两侧。伸缩油缸和推移梁把前、后机头架联为一体，并起微调链条张紧力的作用。卡箍把机头部固定到自移装置上支撑着转载机，当转载机前移时，沿轨道滚动。
1）传动装置
传动装置主要由电动机、联接罩和减速器等组成，根据现场工况可安装在机头架的左右任一侧，是整台转载机的动力来源。
2）机头架
机头架分为前机头架和后机头架两大部分。前、后机头架主要起支承传动装置、链轮组件、拨链器、刮板链等部件的作用和伸缩机头微调链条张紧力的作用，因此它是一个强度、刚度都有一定要求的钢结构件。
3）伸缩油缸
伸缩油缸是一个单伸缩双作用缸，通过伸缩油缸把前后机头架联为一体，起到微调链条张力的作用。当刮板链较松时，把操纵阀手柄打到伸长位置，使油缸活塞伸出到合适位置，并用定位销固定；当刮板链较紧时，把操纵阀手柄打到缩回位置，使油缸活塞缩回到合适位置，并用定位销固定。当伸缩油缸伸长到极限位置后，需将油缸活塞杆缩回，重新紧链。
4）链轮组件
链轮组件装在机头传动部的机头架上，主要由轴承盖、轴承座、滚筒、链轮、轴、浮动密封、滚动轴承等组成。内孔为平键，与轴装配在一起，动力由减速器输出，经链轮轴传递到链轮花键，从而使链轮带动刮板运行。链轮轴两端各有一套双列向心球面短圆柱滚子轴承，采用稀油润滑，机械浮动密封，远程注油方式，润滑油为 N320 极压齿轮油，注满油箱为止。轴承座在机头架上的固定由压板来实现，链轮轴组件可以在不拆传动装置的情况下整体拆卸，便于检修。

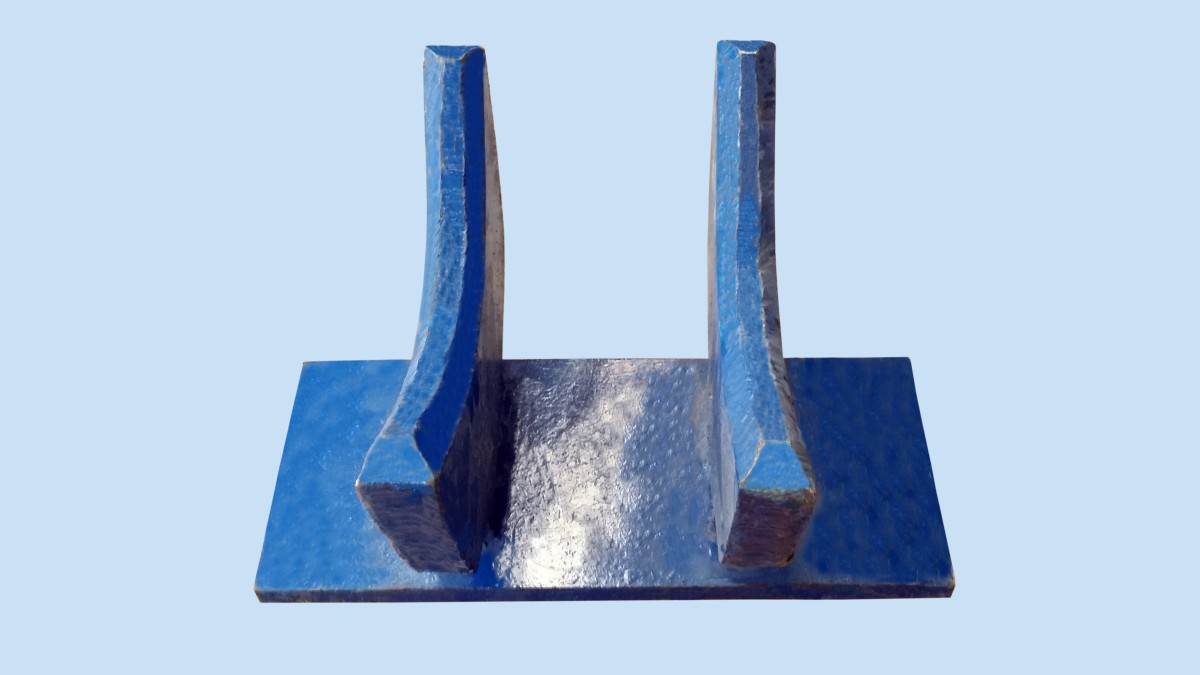

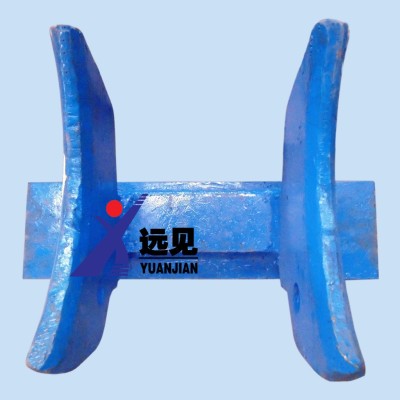

5）拨链器
拨链器为焊接结构件，安装拨链器时拨叉插入链轮齿的沟槽内，使刮板链的链条与链轮能顺利的啮合和分离。拨链器的作用是：当输送机卸载后，防止链环卡在链轮沟槽内而不能在正常分离点脱开。
拨链器是由舌板固定在其安装位置，当需要更换拨链器时，拆卸舌板，即可更换，具有不需拆卸链轮的优点。
