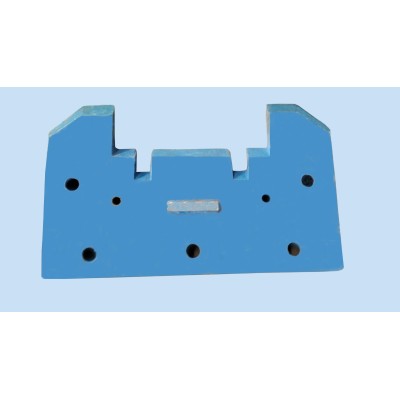

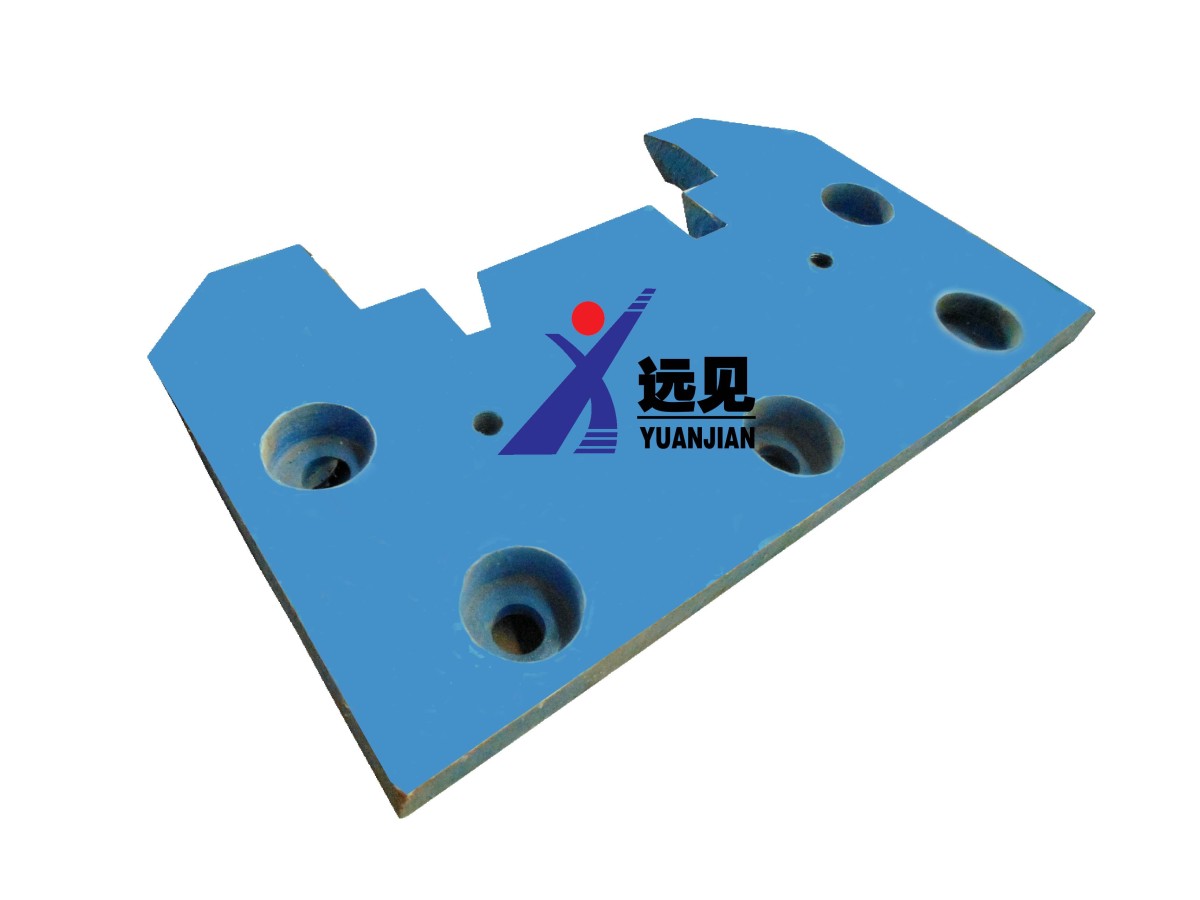

146S13/120101 舌板组件 刮板运输机转载机配件 洛阳远见生产厂家直供
1、机头
机头主要由传动装置、机头架、后槽体、伸缩油缸、机头链轮轴组件、舌板、拨链器、液压系统、卡箍及挡板等组成。传动装置可根据顺槽的实际情况安装在机头架的两侧。伸缩油缸和推移梁把前、后机头架联为一体,并起微调链条张紧力的作用。卡箍把机头部固定到自移装置上支撑着转载机,当转载机前移时,沿轨道滚动。
1)传动装置
传动装置主要由电动机、联接罩和减速器等组成,根据现场工况可安装在机头架的左右任一侧,是整台转载机的动力来源。
2)机头架
机头架分为前机头架和后机头架两大部分。前、后机头架主要起支承传动装置、链轮组件、拨链器、刮板链等部件的作用和伸缩机头微调链条张紧力的作用,因此它是一个强度、刚度都有一定要求的钢结构件。
3)伸缩油缸
伸缩油缸是一个单伸缩双作用缸,通过伸缩油缸把前后机头架联为一体,起到微调链条张力的作用。当刮板链较松时,把操纵阀手柄打到伸长位置,使油缸活塞伸出到合适位置,并用定位销固定;当刮板链较紧时,把操纵阀手柄打到缩回位置,使油缸活塞缩回到合适位置,并用定位销固定。当伸缩油缸伸长到极限位置后,需将油缸活塞杆缩回,重新紧链。
4)链轮组件
链轮组件装在机头传动部的机头架上,主要由轴承盖、轴承座、滚筒、链轮、轴、浮动密封、滚动轴承等组成。内孔为平键,与轴装配在一起,动力由减速器输出,经链轮轴传递到链轮花键,从而使链轮带动刮板运行。链轮轴两端各有一套双列向心球面短圆柱滚子轴承,采用稀油润滑,机械浮动密封,远程注油方式,润滑油为 N320 极压齿轮油,注满油箱为止。轴承座在机头架上的固定由压板来实现,链轮轴组件可以在不拆传动装置的情况下整体拆卸,便于检修。
5)拨链器
拨链器为焊接结构件,安装拨链器时拨叉插入链轮齿的沟槽内,使刮板链的链条与链轮能顺利的啮合和分离。拨链器的作用是:当输送机卸载后,防止链环卡在链轮沟槽内而不能在正常分离点脱开。
拨链器是由舌板固定在其安装位置,当需要更换拨链器时,拆卸舌板,即可更换,具有不需拆卸链轮的优点。
