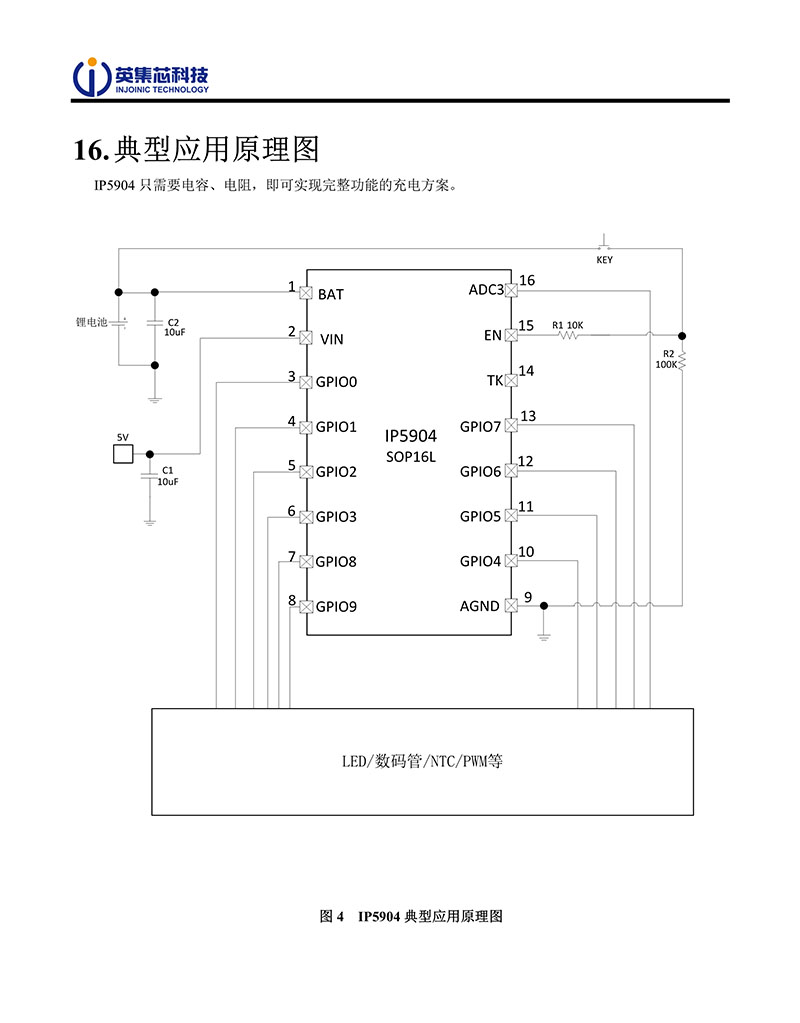

英集芯IP5904是一款集成充电和MCU的低功耗SOC芯片,620mA 线性充电,支持自动再充电功能,可反馈充电状态,内置多重保护机制,极简BOM的设计,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,为小型电子设备提供高集成度解决方案。
MCU
兼容 8051 指令集内核
4K Bytes OTP 型程序存储器
192 Bytes RAM 通用数据存储器,支持直接寻址、间接寻址等多种寻址方式
系统时钟:低速 32KHz、高速 16MHz
3 个 16bit 定时器:Timer0、Timer1、Timer2
2 个 16bit PWM,复用定时器 Timer1、Timer2
1 个 8bit PWM,支持同频率的 2 组 PWM(有互补和死区可调功能)或 4 个同频率不同占空比的PWM 输出
7 通道 12bit 位宽 ADC:VGP0/VGP1/VGP2/ADC3/VBAT/VIN/IVIN(充电电流)
IO 口资源:支持最多 10 个普通 IO 口
充电
620mA 线性充电,电流可调节 20mA/Step
支持 4.20V、4.30V、4.35V 和 4.4V 电池
支持自动再充电功能
可反馈充电状态
低功耗
待机功耗小于 5µA
DeepSleep 待机功耗小于 2uA
多重保护、高可靠性
输入过压、过充保护
整机过温保护
ESD 4KV

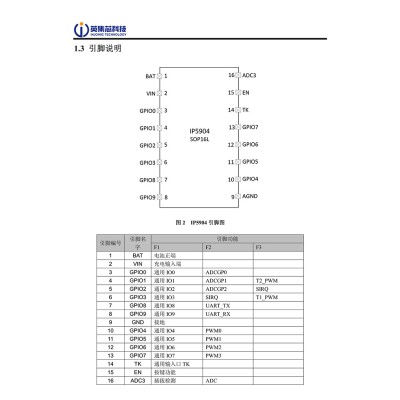

封装方式 SOP16L
