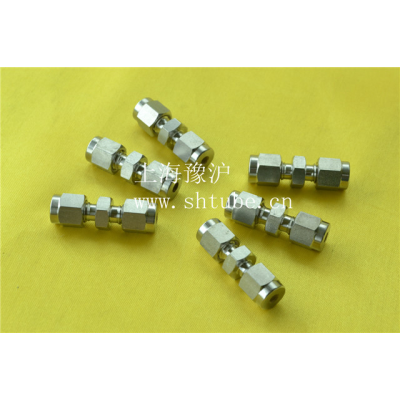

结构：卡套式直通接头，两端都是卡套。
特点：有连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠等特点
工作原理：是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。
公称压力：2.5-16Mpa
适用温度：≤150℃
规格尺寸：螺纹边规格为：1/4，1/8，3/8，1/2，3/4，1“ 。卡套边的规格为：Ф6，Ф8，Ф10，Ф12，Ф14，Ф16，Ф18，Ф20，Ф22
适用介质：水﹑油﹑气及某些腐蚀性液体
制造材料：20#，1Cr18Ni9Ti﹑304﹑316﹑316L ，
配管：Ф6～Ф22的普通级精度无缝钢管锥管螺纹：ZG﹑R﹑G﹑PT﹑NPT等
终端卡套直接头广泛使用于炼油、化工、石油、天然气、食品、制药、仪器仪表等
终端卡套直接头安装方法：
1， 锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2， 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。
3， 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体， （管子一定要插到底）用手旋紧螺母。
4， 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5， 达到压力点后，再将压紧螺母拧紧1/2圈。
6 ，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。
7， 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
