产品简介
综合布线工程实训模拟墙是综合布线实训室的核心设备，用于模拟工程项目教学，进行综合布线系统工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、建筑群子系统、出入口子系统设计、完成点数统计表、系统图、施工图、端口对应表、材料表、预算表、施工进度表等工作任务教学实训。
综合布线工程实训模拟墙
产品型号和技术规格
| 产品型号 | 类别 | 技术规格 |
|
综合布线实训装置模拟墙实训平台 WZ-TSM-04 | 外形尺寸 | 每面墙宽1.2米，高2.6米。标准模块化仿真墙体，采用全钢结构（内不含木蕊板），方便组装和实训（骨架链接无铆钉）。其中单个仿真墙模块尺寸：1200×240×2600mm |
| 产品重量 | 450kg | |
| 设备组成 | 全钢结构，6U壁挂机柜，住宅信息箱，开放式桥架，电源系统 | |
| 实训规模 | 每面实训墙可满足4-6人同时实训，每两个墙面形成一个模块L型区域，8模块满足32-48人同时或交叉进行综合布线7大子系统实训 | |
| 实训项目 | 全钢结构模拟建筑物（群）仿真模拟墙实训设备，可实现综合布线七大子系统实训环境。 可自由组合搭建，方便根据实验室环境自由扩展搭建。 同时进行8个工作区-水平-垂直-设备间-进线间-建筑群综合布线七大子系统工程化布线实训。 能进行住宅信息箱安装实训，底盒明装、暗装、墙体嵌入式安装等实训。 能扩展为监控系统、报警、安防、智能化管理系统、物联网设备安装调试等实训平台。 | |

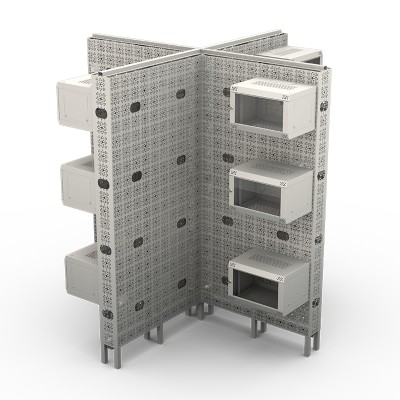

| 安装布局 | 可自由组合搭建，十字形、H形、E字形、L形、U字形、T字形等各种形态搭建。 |
产品特点
1、 实训装置为国家专利产品，模块化设计，可任意组合，体积庞大，美观漂亮，适合各种教室安装。
2、 实训装置为全钢结构，全部为模块化设计，自由组合，方便扩展和拆卸，无铆钉，不用钻墙打孔即可安装完成，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。
3、 能够模拟进行综合布线工程各个子系统的关键技术实训。
4、 能够进行万种布线路由设计和实训操作，并且实训一致性好。
5、 能够进行各种线槽或桥架的多种方式安装布线实训。
6、 能够进行各种线管的明装或暗装方式的安装布线实训。
7、 能够保证>10000次的实训。
8、 每个角区域模拟三层结构，配套3个机柜，模拟3个配线子系统。
9、 可采用十字、E字、T字连接方式布局，教室利用率高，设备利用率高，性价比高，实训方式多，采光好，管理方便。
实训功能
1）能够模拟进行多种综合布线路由设计和操作，具有综合布线工程技术设计、实训、展示、测试、考核平台等功能。
2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训。
3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境。
4）结合唯众其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训。
5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能。
6）能够扩展为智能化管理系统、电气工程技术等多种实训平台。

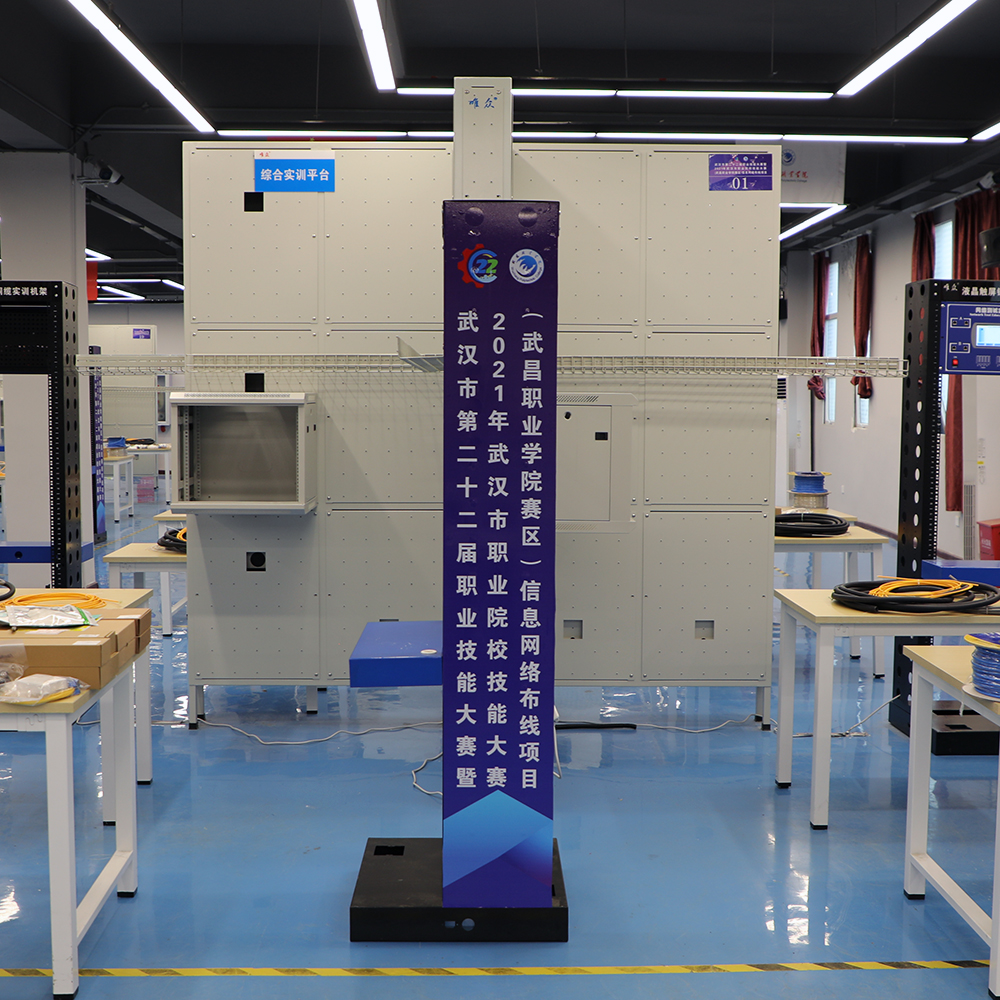

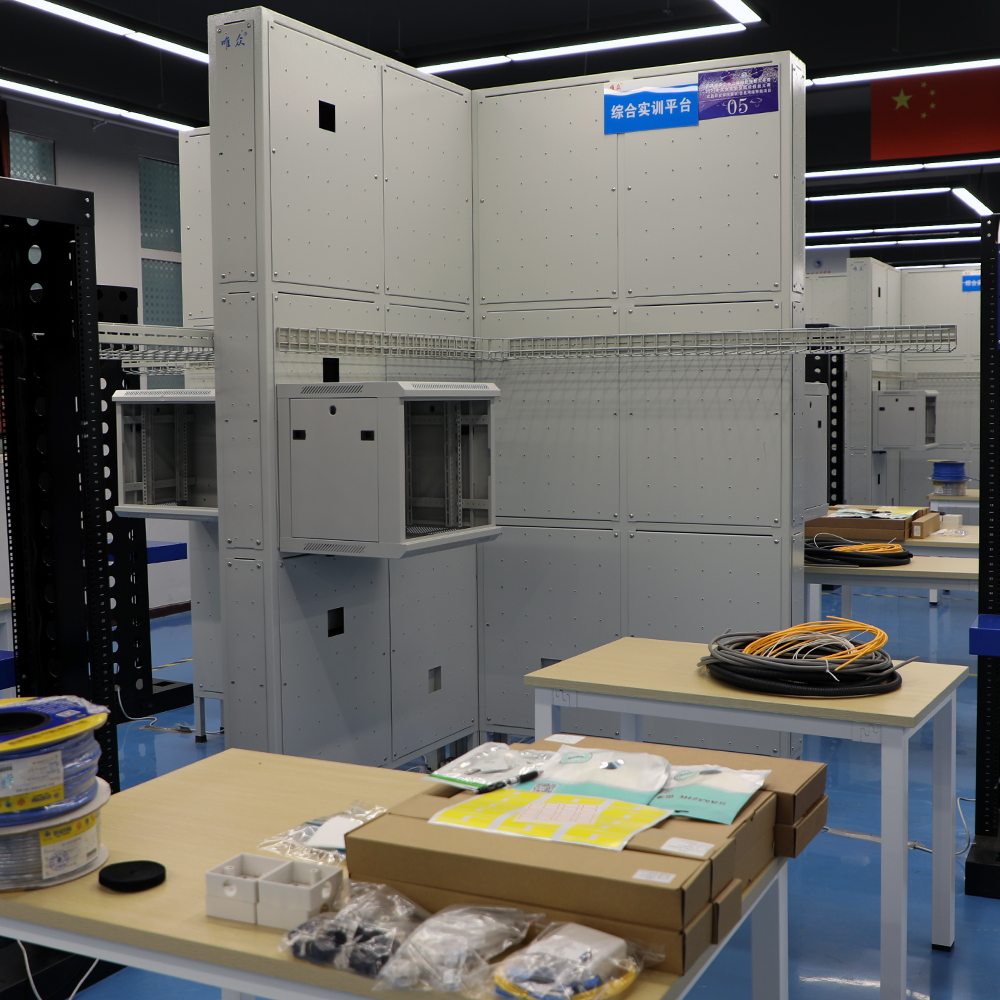

产品实拍

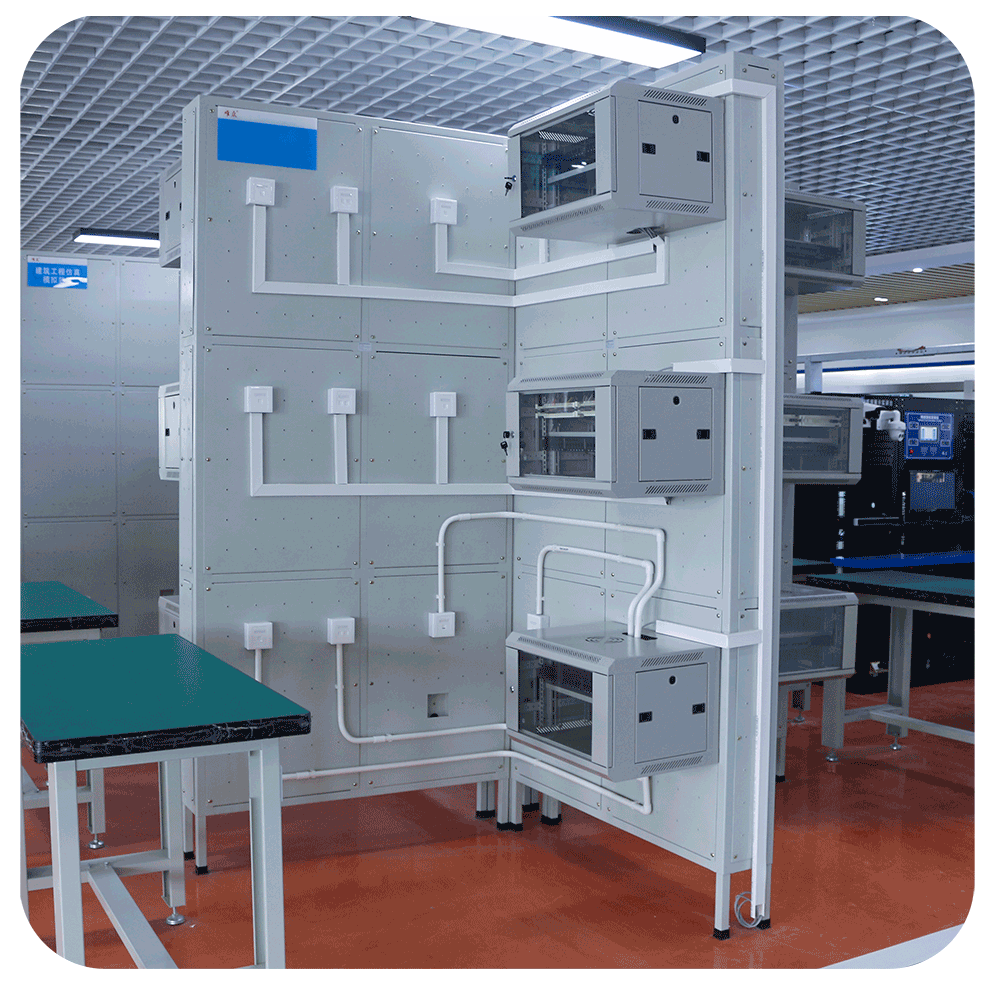

综合布线工程实训模拟墙

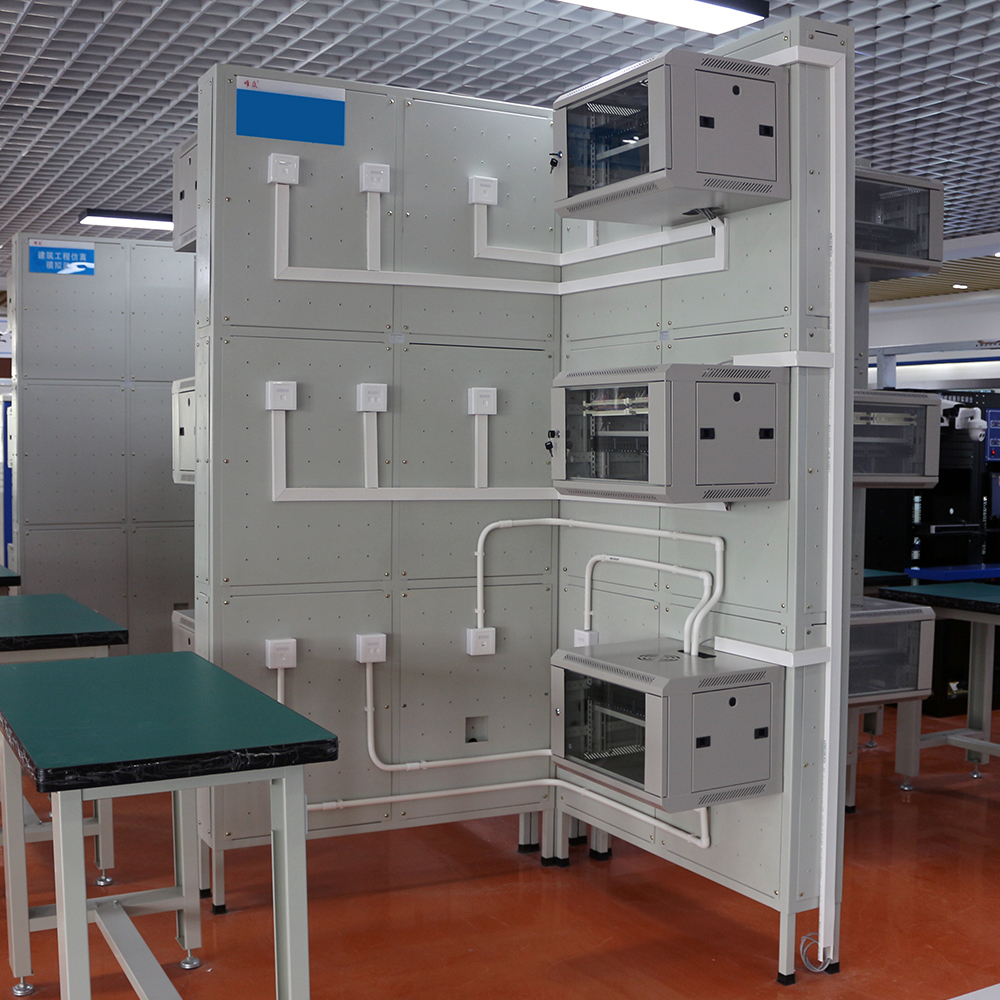

综合布线工程实训模拟墙
