产品简介
综合布线液晶触屏铜缆实训装置是综合布线实训室的核心设备，核心部件采用 7寸液晶触屏网络测试实训仪、7寸液晶触屏网络端接实训仪、4组RJ45测试、48组端接测试，液晶装置采用嵌入式操作系统；液晶触摸屏显示线缆跨接、反接、短路、开路等故障，通过网络综合布线工程布线教学实训系统V1.0可以检测铜缆通断；配套网络配线装置、语音配线装置、理线装置、数据交换装置，可进行基本链路实训及链路或信道实训；实训设备按照典型工作任务和关键技能实训，专门针对教学与实训着身设计，仿真典型工程任务，落地安装，立式操作，稳定实用。
产品型号与技术规格
| 产品型号 | 类别 | 技术规格 |
|

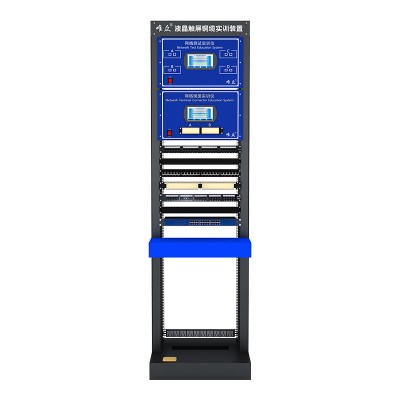

综合布线液晶触屏铜缆实训装置 WZ-DCTP121 | 外形尺寸 | 长530mm，宽585mm，高2000mm |
| 电压功率 | 交流220v | |
| 设备组成 | 开放式机架1套 7寸液晶触屏网络测试实训仪1台 7寸液晶触屏网络端接实训仪1台 4组RJ45测试 48组端接测试 24口非屏蔽网络配线架1个 110型语音配线架1个 理线架1个 数据交换机1个 PDU电源插座1个 | |
| 实训规模 | 每台设备可满足2-4人同时实训 | |
| 实训项目 | 7寸LCD液晶触摸屏,能同时进行4路网线测试，能测568A线序、568B线序和交叉线序，且测试结果能用真实颜色显示，保持每芯线的通断状态，错序状态真实颜色显示结果; 核心部件采用 7寸液晶触屏网络测试实训仪，7寸液晶触屏网络端接实训仪，4组RJ45测试、48组端接测试，液晶装置采用嵌入式操作系统； 液晶触摸屏显示线缆跨接、反接、短路、开路等故障，通过网络综合布线工程布线教学实训系统V1.0可以检测铜缆通断； 配套网络配线装置、语音配线装置、理线装置、数据交换装置，可进行基本链路实训及链路或信道实训； |
实训功能
各种屏蔽、非屏蔽网络网络跳线制作与测试实训。能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能，包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
各种屏蔽链路、非屏蔽链路的搭建与测试技能实训。
进行110型通信跳线架和五对连接块的端接原理和技能实训。
进行25对大对数电缆的端接原理和技能实训。
进行25对大对数电缆链路的搭建与测试技能实训。
立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。

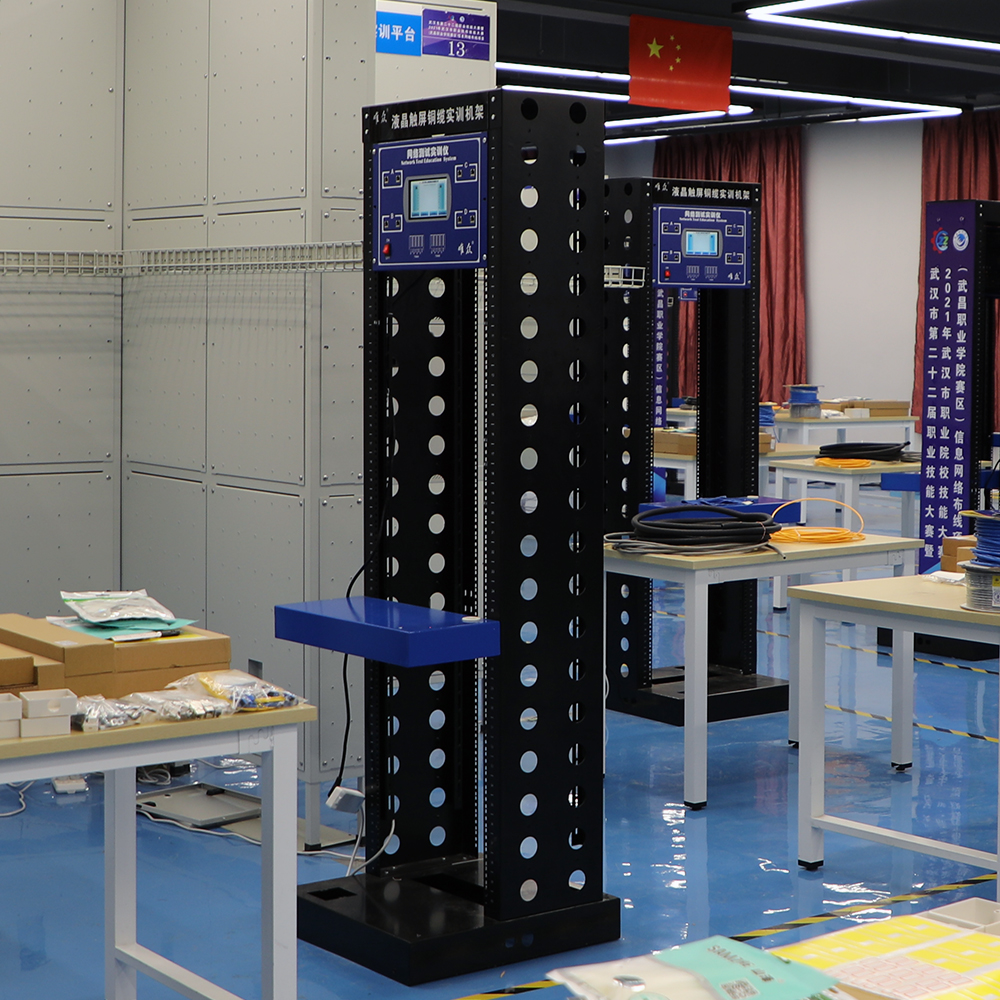

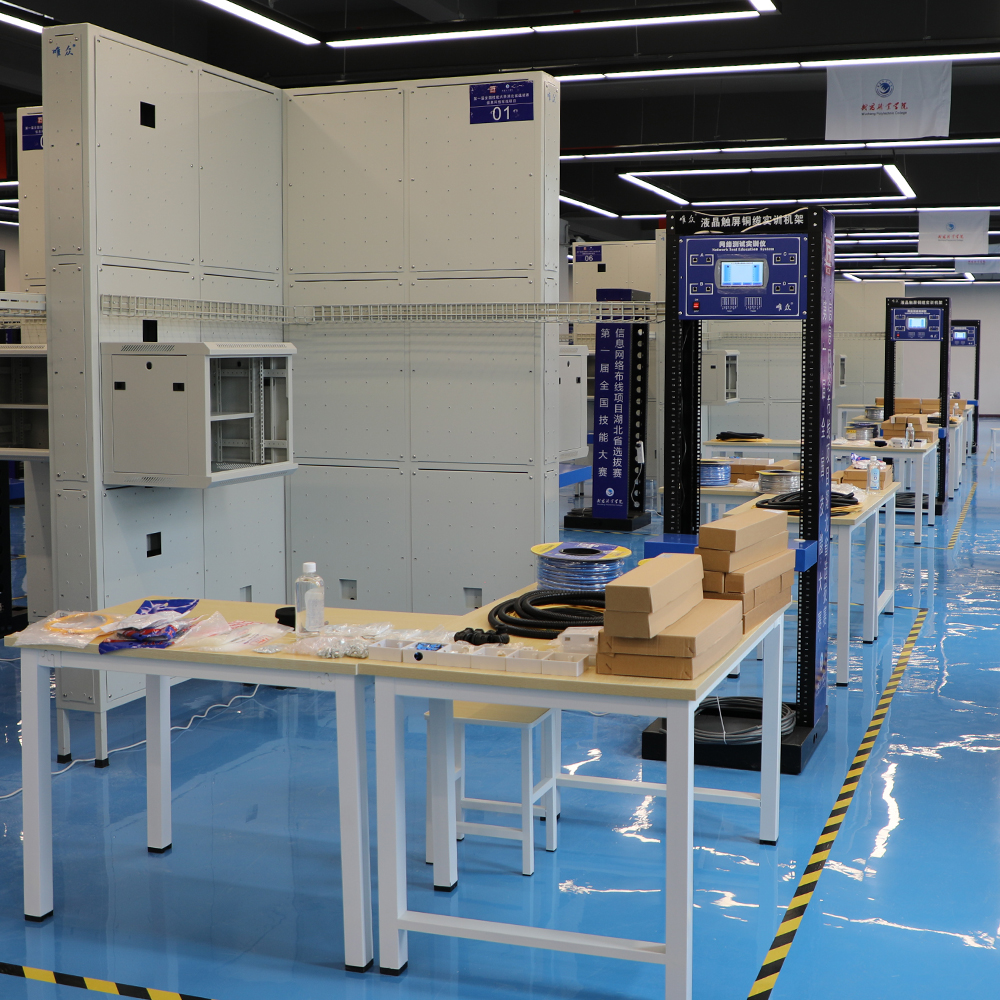

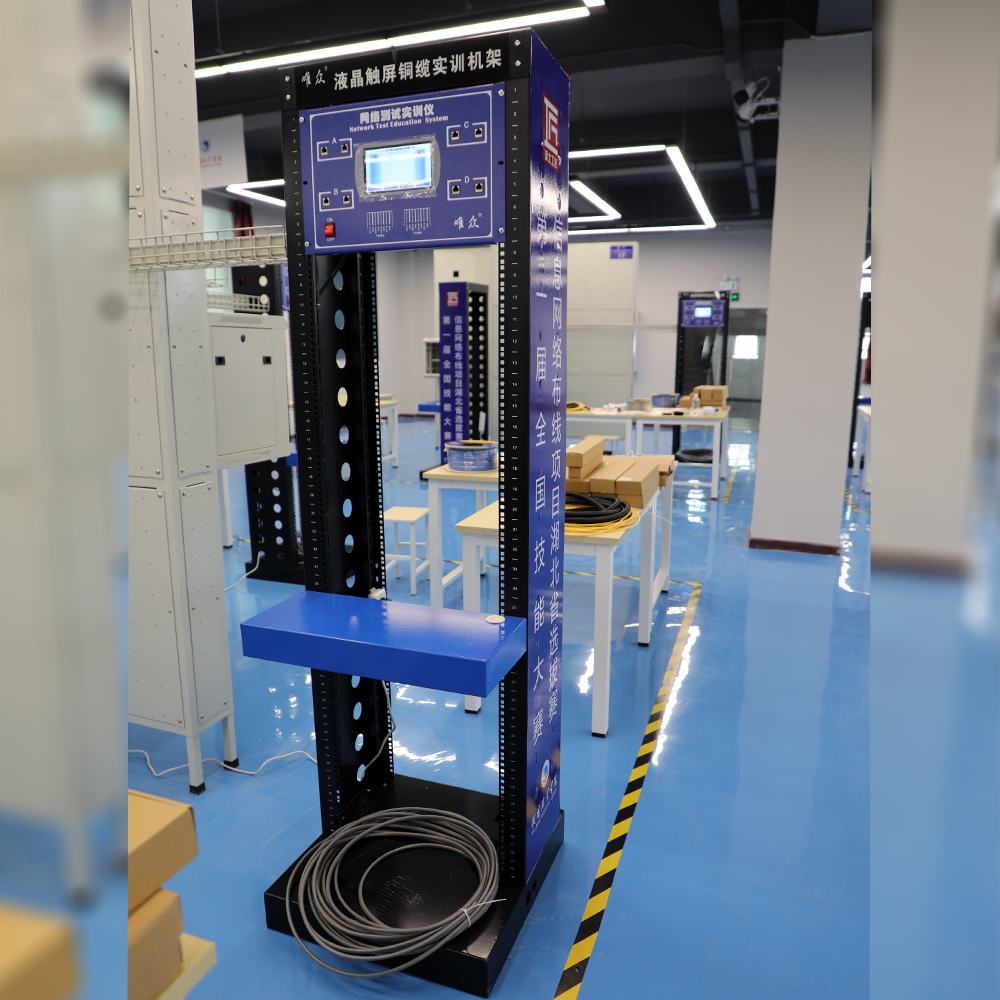

产品实拍
综合布线铜缆实训装置
综合布线铜缆实训装置
综合布线铜缆实训装置
