长治热风管涂抹耐磨陶瓷涂料施工

长治热风管涂抹耐磨陶瓷涂料施工

长治热风管涂抹耐磨陶瓷涂料施工，耐磨陶瓷涂料有着出色的抗磨损能力和耐温性，其耐温能达到850度，骨料为高硬度金刚石，料采用耐温耐酸碱结合剂然后经过充分的搅拌加工而成，陶瓷涂料是有胶水作为粘合剂，胶水的耐温更能达到1000摄氏度，经过胶水与耐磨陶瓷涂料在搅拌机充分搅拌形成粘团状，然后采用人工涂抹的方法进行涂抹，固化后会与管道牢固的粘合在一起形成一个坚硬的保护层，保护管道不受冲刷，耐磨陶瓷涂料正常的使用寿命能达五年以上，是高温风管理想的防磨耐温产品。

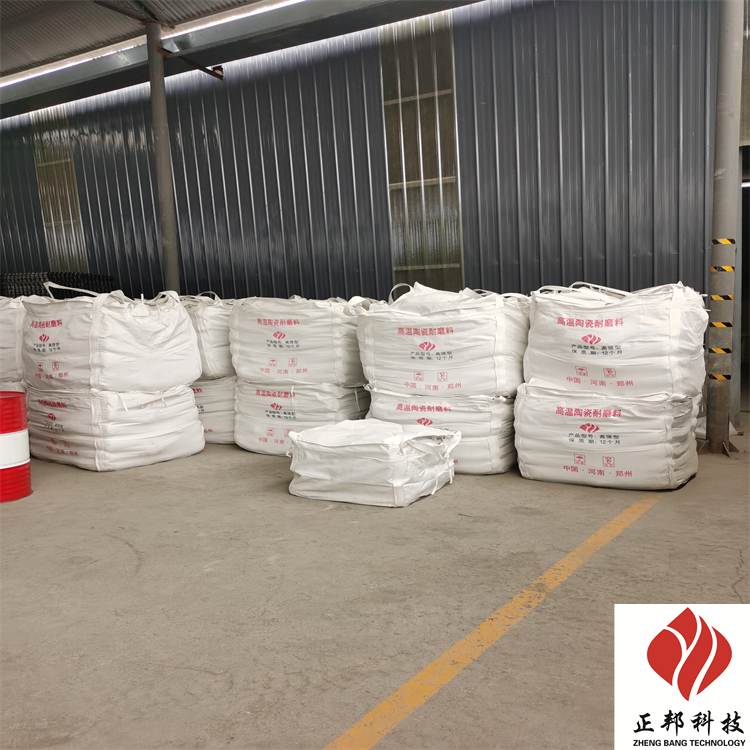

一、 包装 耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装料的12%左右。

二、 贮存 耐磨陶瓷涂料存放在干燥库房内，不得雨淋，受潮，保质期为12个月。

三、 施工说明

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、促凝剂加入，施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可施工时间要求，适当调节促凝剂加入量。

3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

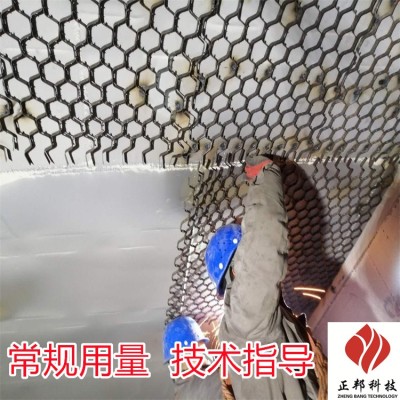

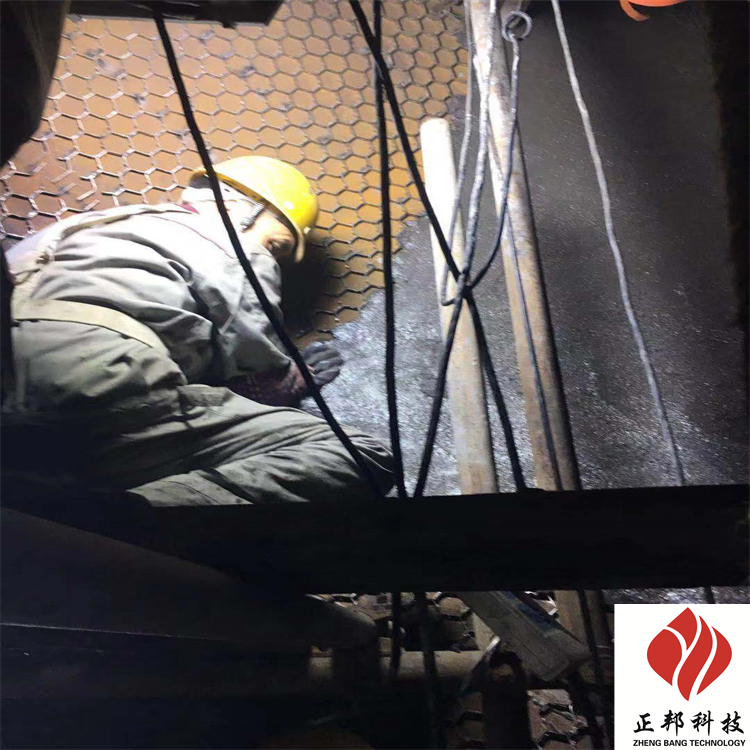

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。先清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。

6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。

7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。

8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能
