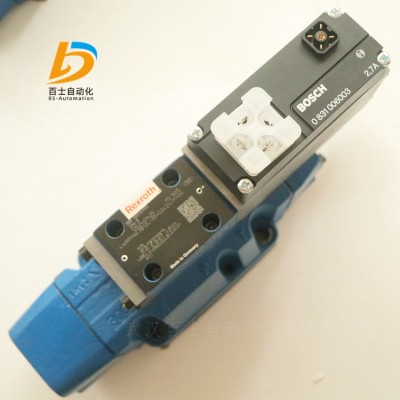

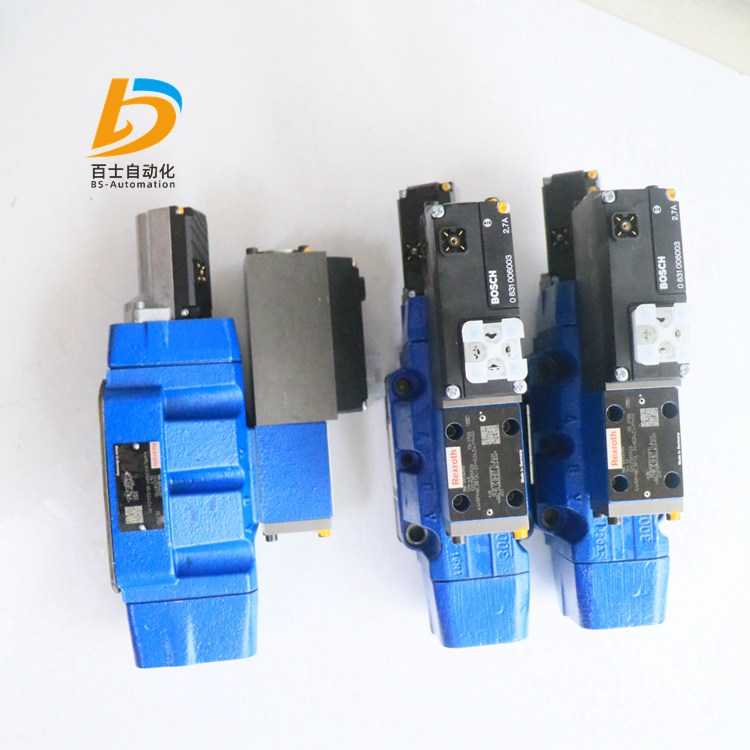

力士乐0811404207 4WRL16V200M-3X/G24Z4/M比例伺服阀；武汉百士自动化设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品现货供应，欢迎新老客户询价采购！
产品简介：
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；仅限符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ±10 V
一般信息
型号 4WRLE
规格 10 16 25 27 35
安装位置 任意
重量kg 9 12 19 21 80
周围温度范围 -20 … +60°C
长存储时间 1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板 20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板 20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板 15 g/11 ms/3 冲击/3 个轴
带衰减阀板 15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板 35 g/6 ms/1000 冲击/3 个轴
大相对湿度 95%
高表面温度 120°C
MTTFD 值符合 EN ISO 13849 75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
主营型号：
0811404207 4WRL16V200M-3X/G24Z4/M
0811404495 4WRL25V1-370M-3X/G24Z4/M
R901361306 4WRL25V270M-3X/G24ETZ4/M-783
0811404412 4WRL25V270M-3X/G24Z4/M-783
0811404487 4WRL25V300L-3X/G24TZ4/M-840
0811404483 4WRL25V300L-3X/G24TZ4/M-856
R901312210 4WRL25V300P-3X/G24TZ4/M
0811404496 4WRL25V300P-3X/G24Z4/M
R901290975 4WRL25V370M-3X/G24ETZ4/M
R901238424 4WRL25V370M-3X/G24EZ4/M
R901312211 4WRL25V370M-3X/G24TZ4/M
0811404405 4WRL25V370M-3X/G24Z4/M
0811404405 4WRL25V370M-30/G24Z4/M
0811404561 4WRL35V0000M-3X/G24EZ4/M-866
R901248057 4WRL35V1000M-3X/G24ETZ4/M-923
R901307736 4WRL35V1000M-3X/G24EZ4/M-923
0811404560 4WRL35V1000M-3X/G24Z4/M-923
力士乐REXROTH三位四通的高响应换向阀、先导式、电气位置反馈（LVDT的直流/直流±10V）4WRL.E(W)
0811404182 4WRL10E1-80S-3X/G24ETZ4/M
0811404190 4WRL10E1-80S-3X/G24TZ4/M
0811404181 4WRL10E1-80S-3X/G24Z4/M
0811404186 4WRL10E4-80S-3X/G24Z4/M
0811404192 4WRL10E80S-3X/G24ETK0/M-750
R901378216 4WRL10E80S-3X/G24EZ4/M
0811404191 4WRL10E80S-3X/G24K0/M-750
0811404189 4WRL10E80S-3X/G24TZ4/M
0811404180 4WRL10E80S-3X/G24Z4/M
0811404185 4WRL10W1-80S-3X/G24ETZ4/M
0811404194 4WRL10W1-80S-3X/G24EZ4/M
0811404193 4WRL10W1-80S-3X/G24TZ4/M
0811404184 4WRL10W1-80S-3X/G24Z4/M
R901348164 4WRL10W3-80S-3X/G24TZ4/M
0811404187 4WRL10W4-80S-3X/G24Z4/M
0811404188 4WRL10W80S-3X/G24ETZ4/M
R901345919 4WRL10W80S-3X/G24TZ4/M
0811404183 4WRL10W80S-3X/G24Z4/M
R901069034 4WRL10W4-80S-3X/-864DR
0811404216 4WRL16E1-110S-3X/G24Z4/M
R901308639 4WRL16E1-180S-3X/G24Z4/M
0811404228 4WRL16E1-180S-3X/G24Z4/M-755
0811404226 4WRL16E1-180S-3X/G24Z4/M-762
0811404215 4WRL16E110S-3X/G24Z4/M
R901212731 4WRL16E180S-3X/G24ETZ4/M
R901297840 4WRL16E180S-3X/G24Z4/M
0811404225 4WRL16E180S-3X/G24Z4/M-762
R901095626 4WRL16E1Z180S-3X/G24ETZ4/M
0811404212 4WRL16E1Z180S-3X/G24Z4/M
R901417764 4WRL16E4-180S-3X/G24TZ4/M
0811404214 4WRL16E4-180S-3X/G24Z4/M
R901086253 4WRL16EZ180S-3X/G24ETZ4/M
0811404233 4WRL16EZ180S-3X/G24ETZ4/M-750
0811404235 4WRL16EZ180S-3X/G24ETZ4/M-763
0811404210 4WRL16EZ180S-3X/G24Z4/M
0811404232 4WRL16EZ180S-3X/G24Z4/M-750
0811404224 4WRL16EZ180S-3X/G24Z4/M-760
0811404234 4WRL16EZ180S-3X/G24Z4/M-763
R901349407 4WRL16W1-110S-3X/G24Z4/M
R901308581 4WRL16W1-180S-3X/G24Z4/M
R901406263 4WRL16W110S-3X/G24ETZ4/M
R901426725 4WRL16W110S-3X/G24Z4/M
0811404218 4WRL16W180S-3X/G24ETZ4/WX02M-748
0811404217 4WRL16W180S-3X/G24EZ4/M
R901298608 4WRL16W180S-3X/G24Z4/M
R901264828 4WRL16W1Z180S-3X/G24EZ4/M
0811404213 4WRL16W1Z180S-3X/G24Z4/M
0811404219 4WRL16W3-180S-3X/G24Z4/WX02M-924
R901182143 4WRL16W4Z180S-3X/G24EZ4/M
R901175259 4WRL16W4Z180S-3X/G24TZ4/M
0811404211 4WRL16W4Z180S-3X/G24Z4/M
R901433141 4WRL16WA110S-3X/G24Z4/M
0811404247 4WRL16WZ180S-3X/G24ETZ4/M
R901413784 4WRL16WZ180S-3X/G24EZ4/M
0811404223 4WRL16WZ180S-3X/G24EZ4/WX02M-753
0811404316 4WRL16WZ180S-3X/G24EZ4/WX02M-756
R901357079 4WRL16WZ180S-3X/G24TZ4/M
0811404209 4WRL16WZ180S-3X/G24Z4/M
R978714382 4WRL16WZ180S-3X/G24Z4/V
R901341441 4WRL25E1-350S-3X/G24Z4/M
0811404427 4WRL25E1-350S-3X/G24Z4/M-755
0811404408 4WRL25E1Z350S-3X/G24Z4/M
R901297815 4WRL25E350S-3X/G24Z4/M
0811404419 4WRL25E350S-3X/G24Z4/M-755
0811404420 4WRL25E4-350S-3X/G24Z4/M
0811404489 4WRL25EZ000S-3X/G24Z4/M-867
0811404425 4WRL25EZ350S-3X/G24ETZ4/M-750
0811404426 4WRL25EZ350S-3X/G24ETZ4/M-763
0811404407 4WRL25EZ350S-3X/G24Z4/M
0811404424 4WRL25EZ350S-3X/G24Z4/M-750
0811404418 4WRL25EZ350S-3X/G24Z4/M-760
0811404422 4WRL25EZ350S-3X/G24Z4/M-763
R901253023 4WRL25W1Z350S-3X/G24EZ4/M
0811404409 4WRL25W1Z350S-3X/G24Z4/M
0811404416 4WRL25W3-350S-3X/G24Z4/WX02M-799
R901411339 4WRL25W350S-3X/G24ETZ4/M
0811404415 4WRL25W350S-3X/G24ETZ4/WX02M-748
0811404414 4WRL25W350S-3X/G24EZ4/M
R901297812 4WRL25W350S-3X/G24K0/V-750
R901297842 4WRL25W350S-3X/G24Z4/M
0811404410 4WRL25W350S-3X/G24Z4/WX02M-753
R901222489 4WRL25W4-350S-3X/G24ETZ4/M
0811404421 4WRL25W4-350S-3X/G24Z4/M
R978714447 4WRL25WZ350S-3X/G24ETZ4/M
0811404406 4WRL25WZ350S-3X/G24Z4/M
R901125761 4WRL27E430S-3X/G24EZ4/M
R901429616 4WRL27E430S-3X/G24Z4/M
0811404500 4WRL35E1100S-3X/G24Z4/M
0811404501 4WRL35W1100S-3X/G24Z4/WX02M-767
R901250049 4WRL35W2-1100S-3X/G24ETZ4/M
0811404506 4WRL35W2-1100S-3X/G24Z4/M
R901118494 4WRL35W4-1100S-3X/G24ETZ4/M
力士乐REXROTH高响应换向阀、先导式、集成的数字轴控制器（IAC多以太网）4WRLD -3X
R901446834 4WRLD16V200L-3X/MPY/24ND6T
R901446693 4WRLD16V200M-3X/MPT/24ND6T
R901422253 4WRLD25V1-370L-3X/MPY/24ND6T
R901422251 4WRLD25V1-370M-3X/MXY/24ND6U
R901379552 4WRLD25V370L-3X/MPT/24ED6T
R901426651 4WRLD25V370L-3X/MPT/24ND6T
R901422252 4WRLD25V370M-3X/MXY/24ND6U
R901444392 4WRLD25V370M-3X/MXY/24WD6T
力士乐REXROTH三位四通高响应换向阀、先导式、电气位置反馈和集成电子放大板（OBE）4WRLE
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
R901404333 4WRLE16E1-250LJ-4X/MXY/24A1
R901440167 4WRLE16E250LJ-4X/MPT/24A1
R901404332 4WRLE16E250LJ-4X/MXY/24A1
R901430024 4WRLE16E250LJ-4X/MXY/24A1=KM
R901401891 4WRLE16W6-200LJ-4X/MXY/24A1
R901404334 4WRLE16W8-200LJ-4X/MXY/24A1
R901404809 4WRLE25E1-400LJ-4X/MXY/24A1
R901396318 4WRLE25E400LJ-4X/MXY/24A1
R901400416 4WRLE25E400LJ-4X/MXY/24F1
R901404336 4WRLE25W6-350LJ-4X/MXY/24A1
R901407266 4WRLE25W6-350LJ-4X/MXY/24A1-971=KM
R901407272 4WRLE25W6-350LJ-4X/MXYWX/24A1-971=KM
R901404810 4WRLE25W8-350LJ-4X/MXY/24A1
R901404812 4WRLE27E1-600LJ-4X/MXY/24A1
R901396320 4WRLE27E600LJ-4X/MXY/24A1
R901400418 4WRLE27E600LJ-4X/MXY/24F1
R901432335 4WRLE27E600LJ-4X=MXT/24F1-834
R901404338 4WRLE27W6-430LJ-4X/MXY/24A1
R901404813 4WRLE27W8-430LJ-4X/MXY/24A1
R901439962 4WRLE35E1500LJ-4X/MXY/24A1-905
公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
