吕梁篦冷机防磨胶泥涂抹料使用方法
吕梁篦冷机防磨胶泥涂抹料使用方法,防磨胶泥属于无机功能涂料领域,是一种新型的水性无机防护涂料。它是以纳米无机化合物为主要成分,并且以水为分散质,涂装后经低温加热固化,形成以Si-Al键为主的致密网状结构。这种分子结构与搪瓷结构相似,具有高硬度、不燃无烟、耐候、、色彩丰富、涂装简便。由于成膜机理与搪瓷不同,故克服了搪瓷耐冷热冲击差、耐物理冲击差、易爆裂、颜色少、施工困难、成品率低等问题。特性是陶瓷涂料所具备的基本属性之一。陶瓷涂料不易分解、形变、产生有害气体的稳定性能是其他类型涂料无法比拟的。
防磨胶泥在生产和加工环节中是相当严格的,其配料是由二十多种结合剂和高密度碳化硅及莫来石骨料加工而成,所以对现场的使用也有严格的要求,工况及企业在使用耐磨陶瓷涂料的时候经常会遇到一些问题,现在就给大家做一个解析,常见的问题如下:
1. 焊接;施工中要锚固焊接底部骨架龟甲网,龟甲网的焊接严格要求焊接点横向间距为20mm,纵向间距为10mm,这样才能使龟甲网和底部钢板能很好的焊接在一起,从而不会出现由于震动或者风速过大而导致龟甲网松动或者脱落。
2. 检查焊接;龟甲网焊接完毕后需做初步检查,不能出现漏焊或者焊点间距过大等不合格问题,如有问题需及时加固,以保证基础骨架的牢固性。
3. 准备搅拌;开始搅拌耐磨陶瓷涂料,一次不能往搅拌机倒入太多的陶瓷涂料,每次倒入四袋(100公斤)即可,倒入太多会导致材料搅拌不均匀从而影响材料性能。
4. 开始搅拌;加入定量的固化剂,使耐磨陶瓷涂料与固化剂充分搅拌均匀,然后加入定量的胶水充分搅拌均匀,搅拌时间为10-15分钟为宜,直至陶瓷涂料与胶水形成一个黏度很大的湿球状,才能从搅拌机里放出来开始使用。

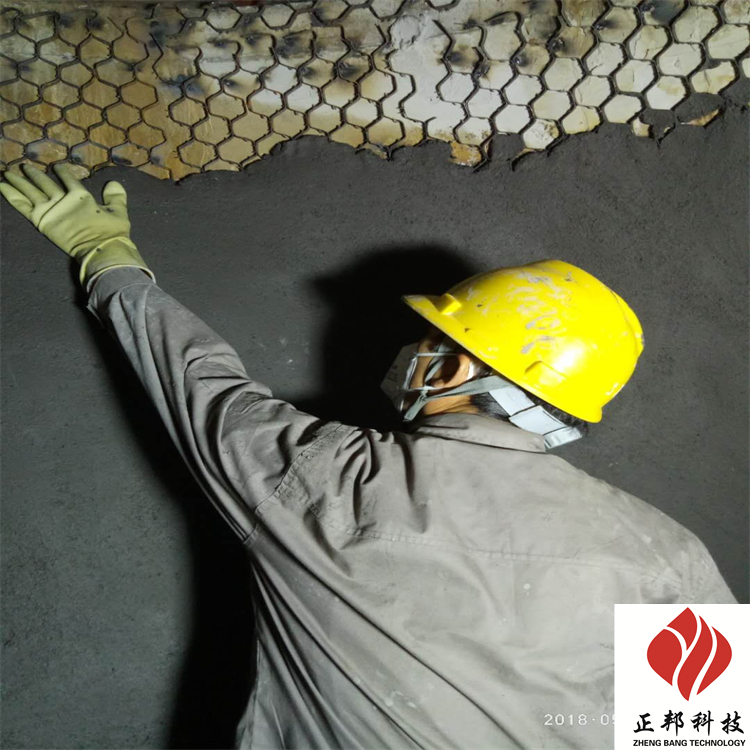

5. 涂抹;操作人员需配备劳保手套、口罩、眼镜及保护帽等防护用品,如果在高空作业需要佩戴合格的带,从桶内取出适量陶瓷涂料(每次约两公斤为宜),需用力涂抹在焊接好的龟甲网上,保证不能有空洞或压不实的现象,以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起,垂直面和顶部需一次成型,不能分层涂抹,以防止出现起层现象。
6. 检查;涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象,如果发现及时然后重新涂抹,直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。
7. 保养;耐磨涂料需过了保养期达到理想强度后才能正常使用,夏季一般为48小时,冬季一般为72小时。
防磨胶泥是有高度的耐火材料作为结合剂,莫来石和清理铝矾土作为主要骨料,经过搅拌加工而成,在现场加上的胶水经过搅拌机搅拌后进行人工涂抹的方式进行施工,具有密度大,强度高,抗震性好,耐磨性突出等优点。施工步骤:先在底部焊接龟甲网作为骨架,然后把搅拌好的耐磨陶瓷涂料胶泥采用人工涂抹的方法涂抹在焊接好的龟甲网上,然后用橡胶锤砸匀以保证其密度。保养期一般夏季为48小时左右,冬季为72小时,以防止在材料没有达到较之前而开机影响使用寿命。
