随州耐磨胶泥涂抹料使用方法 原煤仓防磨料
随州耐磨胶泥涂抹料使用方法 原煤仓防磨料，耐磨胶泥是一种胶凝型产品，其主要骨料为金刚石，结合剂为防腐蚀原料，通过一系列的搅拌反应而形成一种胶泥状物体，涂抹在易磨损的设备或金属表面，能对容易磨损的部位形成一个很好的保护层，大大降低了因为磨损而出现停机检修的几率，可以说是各大工况行业易磨损设备的保护神，耐磨陶瓷涂料对于水泥厂、火电厂、矿山、冶炼厂等大型工矿企业都有着突出的贡献。
耐磨胶泥体积密度小=耐磨：
一、耐磨胶泥的包装： 耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。
二、耐磨胶泥的贮存方法： 耐磨陶瓷涂料存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、耐磨胶泥的施工说明：
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋-150公斤耐磨陶瓷涂料为宜，然后加入凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。
4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨陶瓷涂料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。

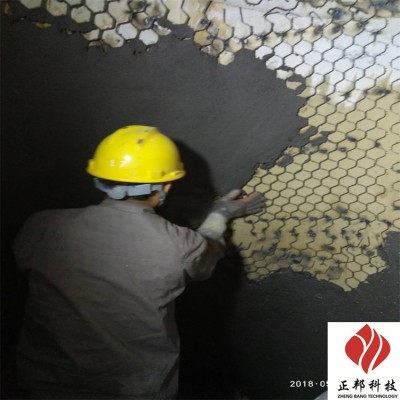

四、耐磨胶泥对搅拌及施工都有着很高的要求，搅拌时间为15分钟左右，搅拌时间是与其的原料配置和胶水有很大关系。将搅拌后的耐磨陶瓷涂料从搅拌机内取出，运送至施工部位倒在干净的平台上，每次取出约2公斤左右材料开始涂抹在焊接好的龟甲网或者V型钩钉上，需用力抹平压实，保证材料能与钢板表面或龟甲网粘结牢固，然后用皮锤或橡胶锤敲打以增加其密度强度。检查表面是否平整，不能有凹凸不平或者有塌落等现象。耐磨陶瓷涂料保养时间为48小时左右，保养期间应避免雨水浸泡或有较大震动的情况，从而避免使未达到强度的耐磨陶瓷涂料出现脱落或干裂的情况，因此影响其使用寿命。
五、耐磨胶泥，是以环氧树脂为胶料，配以多种添加剂研制而成，属无溶剂双组分化学反应型胶粘剂。加入 剂，使环氧得到改性，粘结强度大大提高，固化速度加快， 胶泥稠化，可涂于垂直工作面上，不流动，不污染。适用于各火力发电厂粗、细粉分离器、排风机叶轮、一次(煤粉)风管。其他设备如球磨机出入口管等大面积易磨损部位的耐磨衬里，也可用于各种化工设备的防腐蚀表层和衬里。
