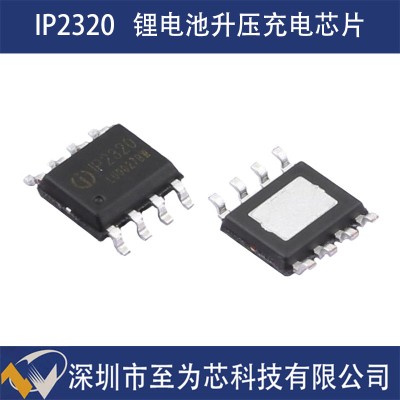

IP2320 是一款功能丰富的充电管理 IC,专为双节串联锂电池/锂离子电池设计。以下是对其特性和应用的详细解释:
特性详解:
1,5V 输入同步开关升压充电:
允许使用5V输入源(如USB端口)为双节串联锂电池/锂离子电池充电。
同步开关技术可以提高转换效率。
2,升压充电效率 93%:
这是一个非常高的效率,意味着在充电过程中能量损失较小。
3,恒压充电电压可外部电阻设置:
通过外部电阻可以设定电池的满充电压,以适应不同种类的锂电池。
4,恒流充电电流可外部电阻设置:
外部电阻可以设置恒流充电阶段的电流大小,以保护电池并优化充电速度。
5,自动调节输入电流,自适应适配器负载:
IC可以自动调整输入电流,以适应不同适配器提供的电源。
6,支持充电 NTC 温度保护,支持 10K NTC电阻:
使用NTC(负温度系数)电阻来监测电池温度,确保电池在充电过程中不会过热。
7,支持 LED 充电状态指示:
LED灯可以用来指示充电状态,如充电中、充满等。
8,功率 MOS 内置:
IC内部集成了功率MOSFET,简化了电路设计并提高了集成度。
9,400KHz 开关频率,可支持 2.2uH 电感:
较高的开关频率允许使用较小的电感,进一步减小了电路尺寸和成本。
10,输出过压保护:
当输出电压超过设定值时,IC会停止充电以保护电池。
11,IC 过温保护:
如果IC自身温度过高,它会关闭以防止损坏。
12,输入输出管脚耐压 20V:
输入输出引脚可以承受高达20V的电压,增加了电路的鲁棒性。
13,ESD 4KV:
IC具有4KV的静电放电保护能力,可以抵抗来自外部环境的静电干扰。
应用场景:
移动设备:如智能手机、平板电脑等,这些设备通常需要较高的能量密度和充电效率。
电动工具:一些需要较高电压和电流的电动工具可以使用双节串联锂电池,并通过IP2320进行充电。
无人机/航模:这些设备通常使用锂电池作为动力源,IP2320可以帮助实现安全、高效的充电。
智能穿戴设备:如智能手表、健康监测设备等,这些设备需要小体积、高效率的充电解决方案。
总之,IP2320充电管理IC为双节串联锂电池/锂离子电池提供了一个功能强大、高效、安全的充电解决方案。
