宜昌省煤器耐磨胶泥配方

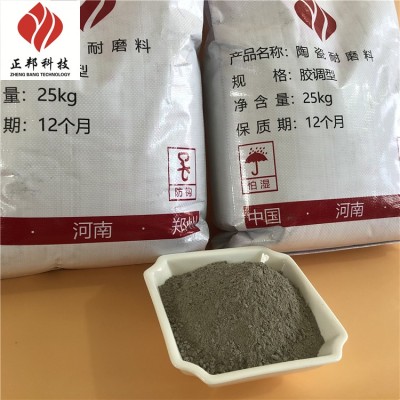

宜昌省煤器耐磨胶泥配方，耐磨胶泥使用方法 ——主要有骨料和较细结合粉两相组合，颗粒紧密堆积，因而没有较大的宏观缺陷，体积密度大，其常温下强度可达150MPa以上，产品可达280MPa以上。是普通混凝土和耐火浇筑料无法比拟的。原料主要采用离子化合物和部分人工合成共价化合物，根据固体理论，离子键和共价键属强结合键，而结合系统由于采用复合强化措施和处理，形成化学结合，所以强度和刚度很大，可抵御物料的高速冲击力和剪切应力。
下面简述一下耐磨胶泥施工方法步骤：
1.检查环境温度
施工期间，施工地点的气温需控制在5℃-40℃之间，如果气温过低，材料本身及施工区域则需加温至5℃，直到防磨胶泥涂抹完毕为止。避免在直接日晒或强风状况下施工，以防止耐磨陶瓷涂料表面的迅速干裂。
2进行表面处理
将要进行的防磨设备表面清理干净，暴露实际板结体。将表面松动的物质及杂质弄干净。
3.龟甲网焊接
在设备表面上焊接龟甲网。
4混合与搅拌
搅拌：使用搅拌机，加入固化剂，使耐磨陶瓷涂料与固化剂充分粉搅拌均匀，然后加入量的胶水充分搅拌均匀，搅拌时间为10-15分钟为宜，直至陶瓷涂料与胶水形成一个黏度很大的湿球状，才能从搅拌机里放出来开始使用。

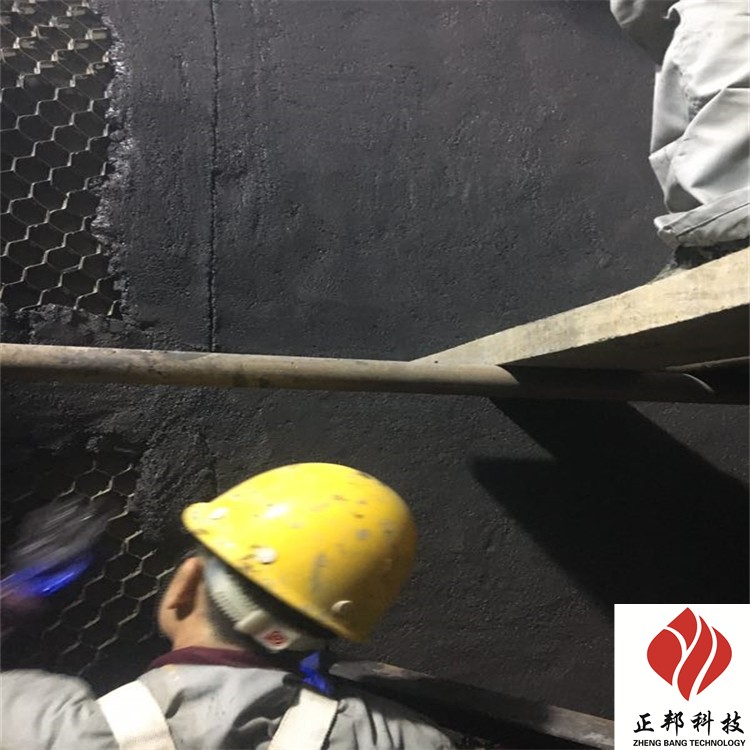

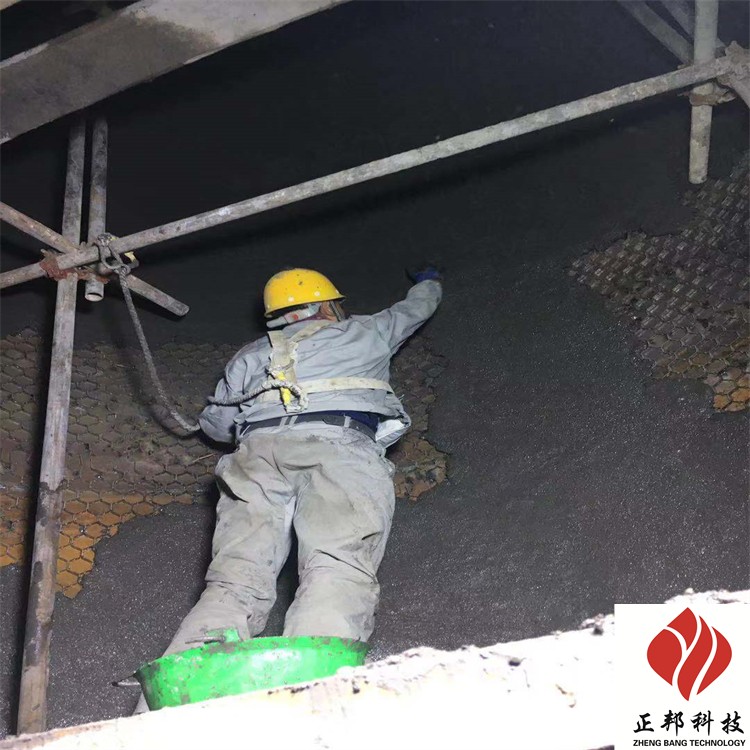

5.涂抹
操作人员需配备劳保手套、口罩、眼镜及帽等防护用品，如果在高空作业需要佩戴合格的防护带，从桶内取出适量陶瓷涂料（每次约两公斤为宜），需用力涂抹在焊接好的龟甲网上，保证不能有空洞或压不实的现象，以保证耐磨陶瓷涂料紧密的和龟甲网及钢板结合在一起，垂直面和顶部需一次成型，不能分层涂抹，以防止出现起层现象。
6.检查
涂抹好的耐磨陶瓷涂料不能有鼓包或塌落现象，如果发现及时清理然后重新涂抹，直到耐磨陶瓷涂料与钢板紧密结合在一起方可使用。
7.保养
耐磨陶瓷涂料需过了保养期达到才能正常使用。
