潜水推流器概述

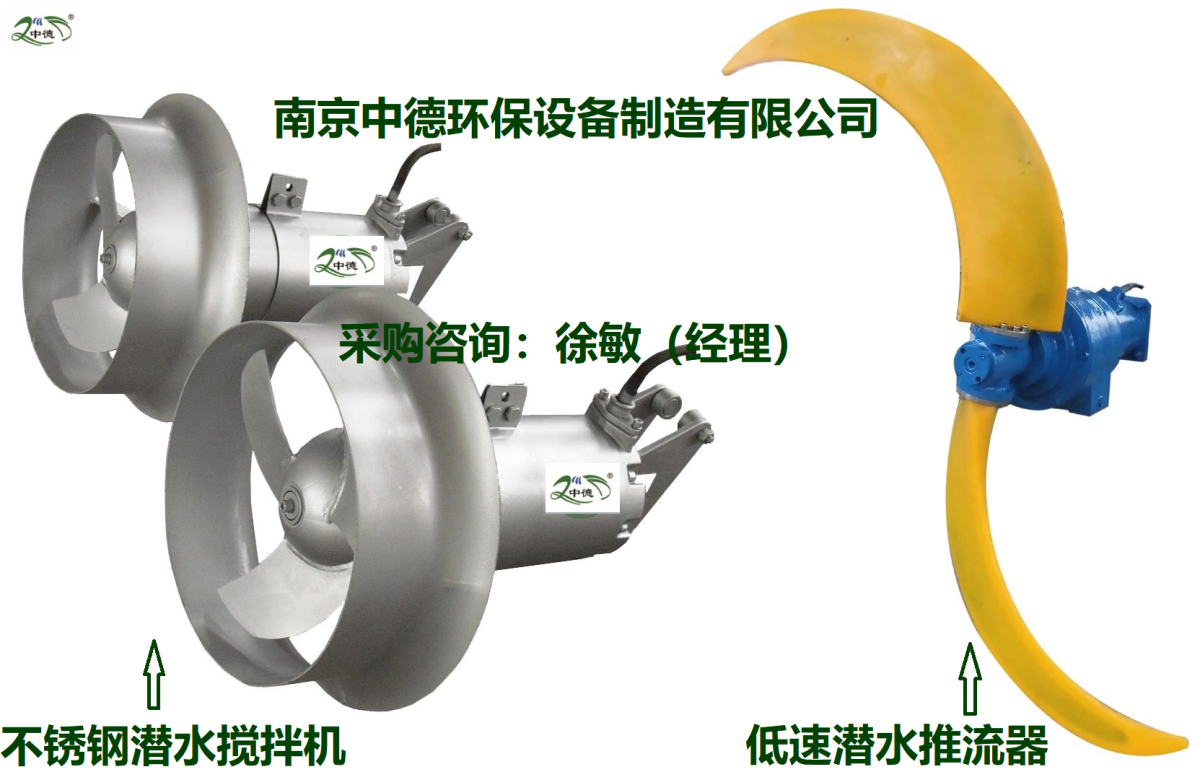

潜水推流器 QJB 型多功能螺旋式潜水推流器可分为高速混合搅拌系列和低速推流系列。
高速混合系列 QJB 型多功能旋流式搅拌机适用于污水处理厂平衡池、硝化/反硝化池、污泥处理和储存池，以及工业流程中搅拌含有悬浮物、固杂物的液体，防止沉淀。

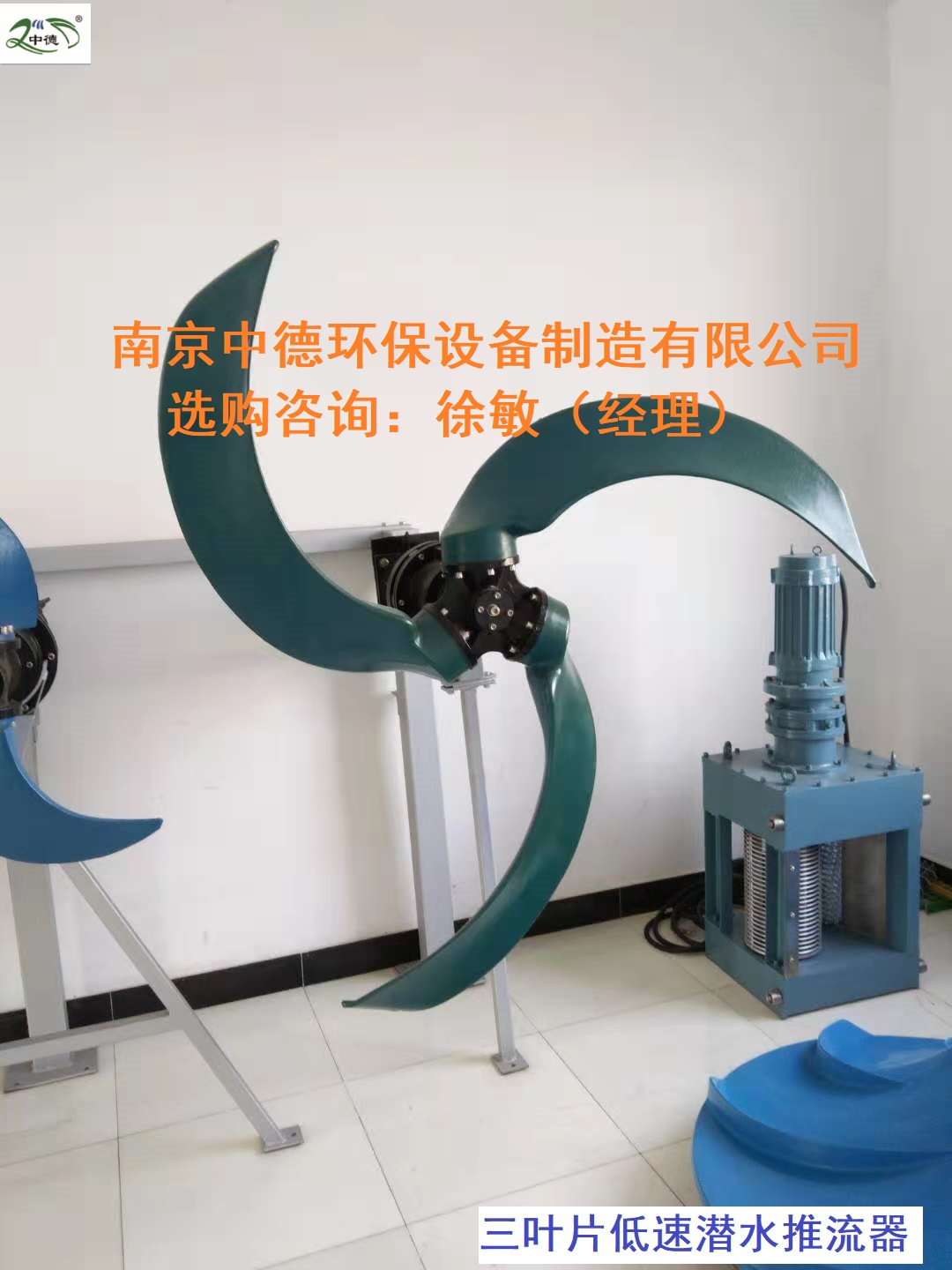

低速推流系列 QJB 型多功能旋流式搅拌机适用于工业和城市污水处理厂曝气池和厌氧池、大型硝化及反硝化池、圆盘式活性污泥处理池、消毒车及工业搅拌。
其产生低切向开放式的强力水流，可轻易实现在大容积流体中产生水循环及硝化、脱氮和除磷阶段创建水流等。
潜水推流器注意事项
1、潜水推流器必须完全潜入水中工作；
2、不能在易燃易爆或有强腐蚀性液体的环境中工作；
3、钢膨胀螺栓须按要求固定，安装完毕后，必须将电缆拉紧固定好。
4、潜水推进器选型时，桨叶直径超过 2m，建议使用齿轮箱减速机。
潜水推流器安装

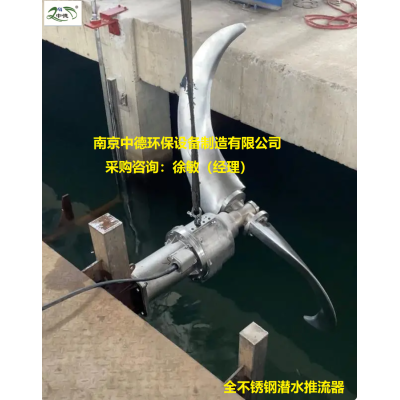

潜水推流器的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水推流器。
当池深H<4米时建议采用安装系统一。
潜水推流器的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。

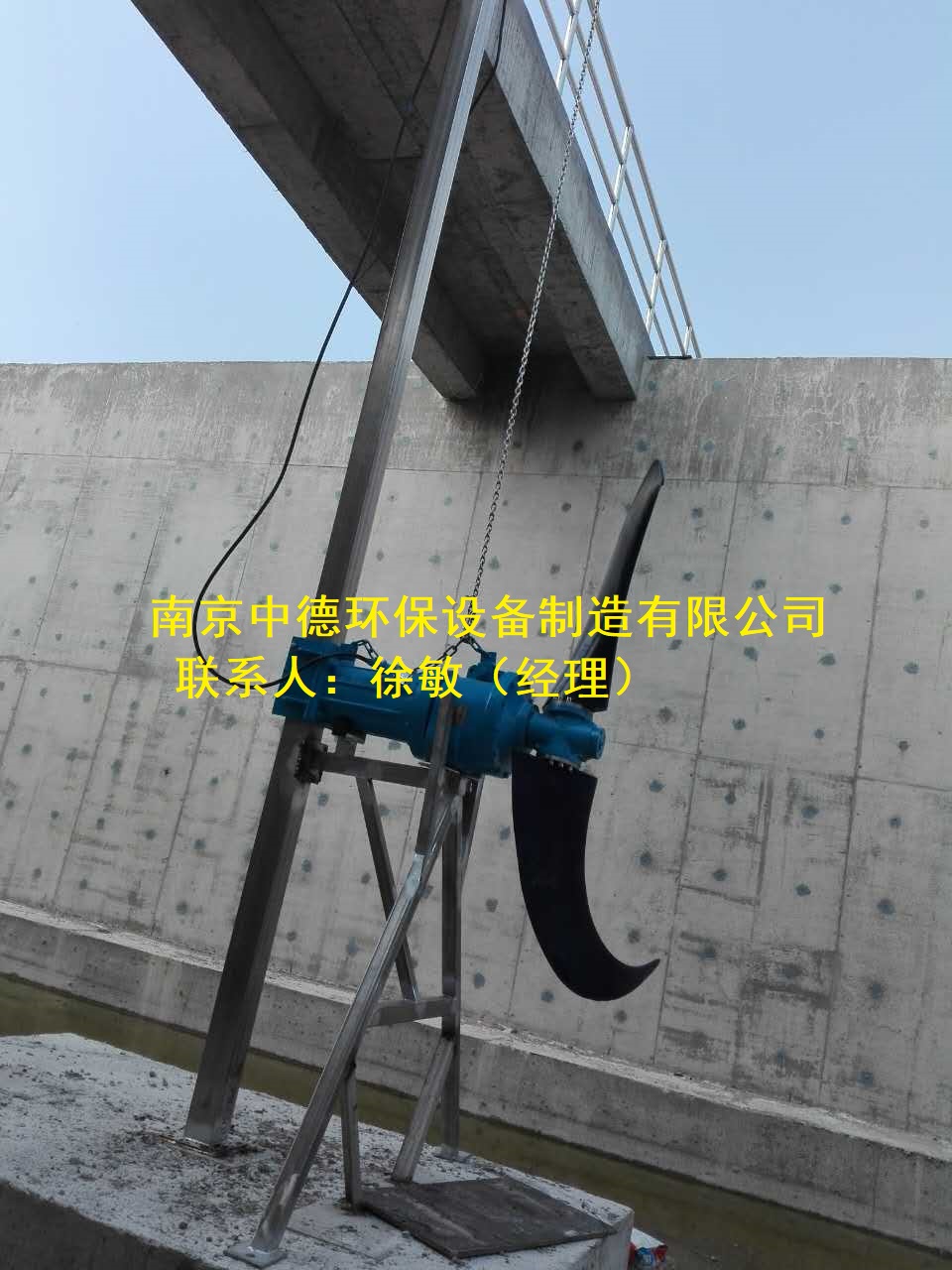

安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。
该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。
在有悬臂池顶的安装条件下更显得操作方便可靠。
潜水推流器订货须知
客户订货时，请提供池深H及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。
安装系统中除导杆或导向钢起吊底座外，多台潜水推流器可公用一套起吊装置。如需潜水推流器、潜水曝气机。可以联系我们。
潜水推流器潜水电机的基本要求
1、潜水电机应符合GB/T、2818的规定。
2、潜水电机的电气性能保证值的容差应符合JB/T、8857中的规定。
3、潜水电机的定子绕组对机壳的绝缘电阻，冷态时应不小于50M？。
4、在频率为50HZ、额定供电电压为380V时，电机的定子绕组应能承受试验电压有效值为1760V、历时1min的耐电压试验而不被击穿。
潜水推流器使用中的特点与优势
随着技术的改革与创新，潜水推流器的优势越来越明显，下面就给大家介绍一下潜水推流器的结构特点以及分别有怎样的优势：
1、潜水推流器的内置腔油润滑动密封系统，密封可靠，不受污水中污物的影响。
2、组合式防卡死滑移机构，提升机构上设计轴套定位式双轴承防尘滑轮，确保滑轮本身转动灵活，不会发生轮缘摩擦两面支撑件的情况;设备尾翼上设计适度的移动滑轮组，使其不存在与导轨发生自锁的现象，保证滑移顺畅。
3、潜水推流器的底座式承力方式，设备重力由底座承受，运行稳定，避免了传统的导杆承力方式而引起的晃动和振动。
4、微型潜水式传动箱，结构紧凑、传动平稳、体积小、重量轻、效率高、故障少、寿命长。
5、潜水推流器的导轨式底座支撑结构，既是提升导向机构，又是吸振耦合座承力支撑，提升滑移稳定，支撑受力简洁可靠，抵抗侧向偏心而引起的冲击载荷能力强。
6、一般配置和优良配置，适合用户需求
7、潜水推流器的电缆线设置防拽拉保护装置，该装置有两部分组成，
一是水下进线密封处辅助保护机构，保护进线密封不被拽拉损坏
二是水上防电缆线脱落机构，保护电缆线不会掉落、不会被叶轮缠绕。
8、潜水推流器的桁架式带水安装装置，该装置应市场用户要求而开发研制，直接在水上固定安装设备。
9、帮助用户科学选型，配置合理化功率。
10、潜水推流器的玻璃钢叶轮，高强度复合材料，整体式成型、耐腐蚀能力强、水阻小、重量轻、效率高，几何中心对称性好、动平衡度高
潜水推流器在污水处理厂适用，潜水推流器的工艺流程中推进搅拌含有悬浮物的稀泥浆、污水、工业过程液体等，能够创建水流，使搅拌功能加强，不让污泥进行沉淀，在市政以及工业污水处理工艺流程上发挥了很重要的作用。
潜水推流器机组说明
1、设备名称： 潜水推流器
2、型号表示： 潜水推流器：QJB7.5/12/615/3-480
3、型号说明：
设备名称
| QJB7.5/12/615/3-480
|
电机功率
| 7.5kW
|
叶轮转速
| 480r/min
|
叶轮直径
| 615mm
|
电机防护等级
| IP68
|
电机绝缘等级
| H
|
电源
| 380V;3ph;50Hz
|
空载噪音
| ＜70dB
|
4、用途
潜水推流器广泛用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。
潜水推进器主要用于污水处理厂曝气池。
5、特点
结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音，可以随便安装。
6、使用范围
潜水推流器在下列条件下能正常连续运行：
6.1海拔不超过1000m；
6.2zui高介质温度不超过50℃；
6.3介质的PH值在5~10之间；
6.4液体密度不超过1200kg/m3；
6.5长期潜水运行，潜水深度不超过20m。
7、技术性能
7.1 潜水推流器转动平衡自如，无卡死、停滞、振动等现象；
7.2 潜水推流器（潜水推流器）作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；
7.3 潜水推流器采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；
7.4潜水推流器引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；
7.5 潜水推流器表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；
7.6 潜水推流器油室内设有密封泄漏保护装置；
7.7 潜水推流器引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
7.8 潜水推流器桨叶及转子采用动平衡试验，平衡精度为G6.3；
7.9 潜水推流器定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。
8、使用寿命
潜水推流器在规定的条件下，首次故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。
9、结构设计
1）主机
潜水推流器为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。
潜水推进器采用斜齿轮减速结构，结构紧凑，体积小，重量轻，叶轮通过CFD软件优化设计，水力性能好。
2）接线盒
接线盒与周围液体、电机部分完全密封隔离；
冷却：电机定子由周围的液体冷却。
3）叶片
潜水推流器叶片采用反扭曲曲线设计，使叶轮避免阻塞结渣。
潜水推进器叶片为二叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，具有自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。
4）电机
电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。
5）油室
润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。
6）轴承
潜水推流器轴承的运行寿命大于80000小时；
7）轴密封
潜水推流器有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨。
8）监测系统
定子绕组中装有两个热敏开关，热敏开关在125℃动作。
9）材料
轴 2Cr13不锈钢
叶轮 潜水推流器：304不锈钢
潜水推进器：强化聚胺脂
壳体 潜水推流器：304不锈钢
潜水推进器：GG25铸铁
导轨安装系统 碳钢防腐
O型圈 丁晴橡胶
机械密封 碳化钨
10、控制系统
每台潜水推流器均引出控制保护信号线，采用专用控制柜进行控制保护，具有对设备进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行，并具有PLC接口。
