QJB3/8-400/3-740/S混合式潜水搅拌机安装图;厌氧池潜水搅拌器厂家维修保养手册



单价 2980.00 / 套对比
销量 暂无
浏览 98
发货 江苏南京市六合区付款后3天内
库存 190套起订1套   限购98套
品牌 中德
主机 碳钢防腐、不锈钢
安装系统 碳钢、不锈钢
叶轮 碳钢防腐、不锈钢、玻璃钢、聚氨酯
更新 2024-07-08 17:15
手机号:18913960189

联系方式
加关注0

南京中德环保设备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

QJB3/8-400/3-740/S 厌氧池潜水搅拌机厂家维修保养及 浅谈搅拌机的马达

  搅拌机是污水治理厂不可以缺少的一种设备,在工业运用中十分广泛,其主要工作我们从它的名字就可以听出来,潜到水下搅拌工作。

  我们知道水的阻力是非常大的,所以一般的小功率搅拌机在水下运作十分吃力,并且在工作环境恶劣的地方还可能造成间接性短路,从而造成机械损毁。

所以选择稳定的搅拌机对日后的工作效率十分重要。我们的搅拌机每500平方米容积就要使用1千瓦功率使得马达的转速在60NM以上,相关人员检测出有一小部分的小叶轮快转搅拌机是不能达到这种效果的。

  市面上有一种气动马达,采用这种马达的搅拌机不会空载运转,由于是叶片式马达。所以非常适合搅拌机来使用,并且该马达重量轻巧,设计简单,价格低廉以及在使用方面是非常的节能。

  我司在全国各大省会城市均有网点。欢迎前来咨询。

  欢迎各界朋友来电咨询,来厂考察!有意向者可免费提供设计图纸。质保两年

  QJB3/8-400/3-740/S 厌氧池潜水搅拌机厂家维修保养

  使用搅拌机表面保护材料需要达到的要求

  众所周知,潜水搅拌器在使用过程中会遇到汽蚀、磨损等连带损坏,这一直是设备运行、维护和管理中的一个难题。

为了保护搅拌机设备尽可能的破坏少,加强设备的过流部件表面磨蚀,我们使用不锈钢或其他室外硬质合金制造叶片,叶轮,潜水搅拌器的表面也应受到保护。

对于我们使用的搅拌机的表面保护,它应该能满足下列要求。

  1。强度和硬度高,抗汽蚀和冲刷。

  2。具有吸收冲击能量的韧性。

  3.它具有很高的粘结强度,以确保涂层不会在搅拌机高速水流每秒30到35米的情况下剥落。

  4。涂层材料价格必须适中,以确保大中小型车站和大面积大中型泵站的推广和使用。

  5。涂层材料应无毒、不易燃、易爆,运输方便,不污染周围环境。

  对搅拌机表面的保护可以减少使用过程中受到的损害,延长搅拌机的使用寿命。

  您的一个电话,15分钟    给你报价,供您参考比较!

  QJB3/8-400/3-740/S 厌氧池潜水搅拌机厂家维修保养

  搅拌机的密封

  搅拌机作为一种主要的阀门齿轮,目前不仅在工程上被采用,用于建筑工程、水泥搅拌过程中,

实际上在搅拌机中不仅仅是建筑材料的发展,在他们的生活中也同样可见。现在生活水平不断提高,许多多功能设备出现在人们的生活中。

  这包括搅拌榨汁机,这是一个搅拌机的主要用途,它可以通过搅拌混合器的混合改性。这种家用榨汁机具有一定的切割能力,通过搅拌叶轮旋转产生动力,切割和搅拌一些水果,然后搅拌。

  这种效果也反映了搅拌机的主要特点,并且作为一种混合器,其也与众不同,这种推流式潜水混合器及其配套的潜水电机应采用双机械密封,也称潜水逆变器。

该机电机的机械密封应良好,无渗漏,防护等级应满足F级要求。推流式搅拌机的机械密封应良好。内腔应能承受10min,无渗漏为0.2MPa压力。

一 、产品信息


QJB混合式潜水搅拌机为混合搅拌和低速推流两大系列产品。

二 、结构简介及性能特点

1.潜水搅拌机结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

2.潜水搅拌机叶片具有自洁功能,可防杂物缠绕、堵塞。

3.潜水搅拌机与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,防止沉淀。

4.潜水搅拌机电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加可靠。

5.潜水搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。

三、QJB混合式潜水搅拌机产品说明

QJB0.85/8-260/3-740c

QJB------潜水搅拌机(推流器)的拼音缩写

260-----叶轮名义直径

740-------叶轮转速(rpm)

0.85------电机功率(KW)

配用功率范围:0.85-10KW

叶轮直径范围:260-615mm

叶轮转速范围:180-980r/min

推力范围:≤2900N

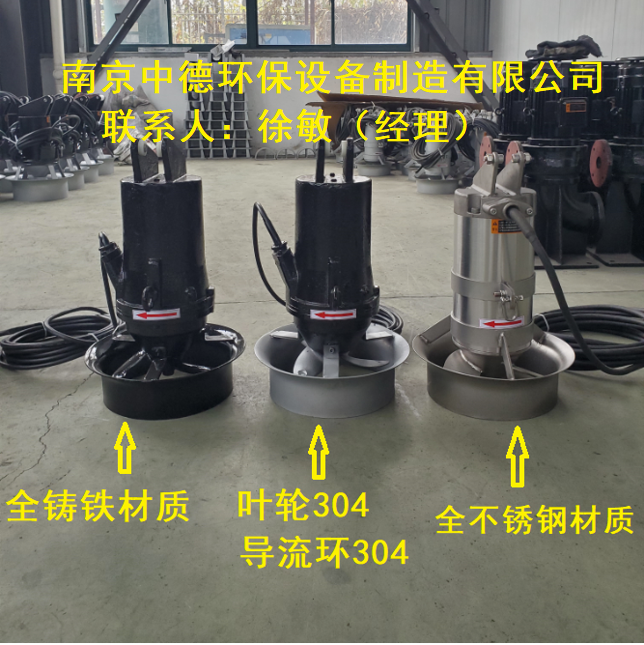

材质:铸铁/铸造全不锈钢 可根据客户要求定做

四 、用途及适用条件

混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

潜水搅拌机可在下列条件下正常连续运行:

★ 介质温度不超过40°C

★ 介质的PH值在5-9

★ 介质密度不超过1150KG/M^3

★长期潜水运行,潜水深度一般不超过20米

五、 选型注意事项

为保证潜水搅拌机取得运行效果,请使用方提供如下资料:

◎ 运用目的

◎ 池型及尺寸,包括水深

◎ 搅拌介质的特性,包括粘度、密度、温度、及固体物含量等。


六、产品结构图

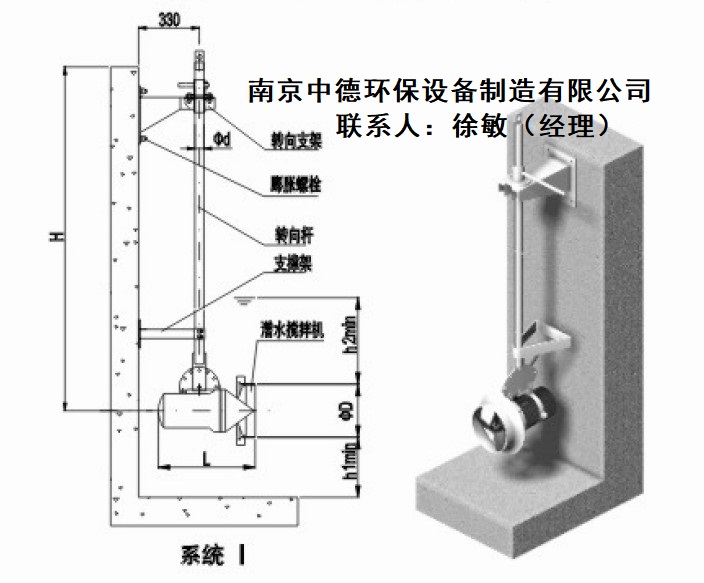

  七、安装系统

  潜水搅拌机的安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。

  当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平卖弄内可绕导杆旋转的大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定,无需预留孔。安装系统二用导向钢绳导杆,具有运输方便,现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲、变形从而影响正常使用的情况,并改变了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

  客户订货时,请提供池深H及池形图,以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢起吊底座外,多台搅拌机可公用一套起吊装置。

  八、安装注意事项

  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;

  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面应上仰5°-10°;

  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

  九、系统安装图

  十、潜水搅拌机选型

潜水搅拌机型号    功率    电流    叶轮直径    叶轮转速    推力    重量    安装系统

KW    A    mm    r/min    N    kg

QJB0.37/6-220/3-960C    0.37    1.3    220    960    138    45    系统Ⅰ/Ⅱ

QJB0.55/4-220/3-400C    0.55    1.6    220    400    145    45    系统Ⅰ/Ⅱ

QJB0.75/8-260/3-740C    0.85    3.1    260    740    165    65    系统Ⅰ/Ⅱ

QJB0.85/8-260/3-740C    0.85    3.1    260    740    165    65    系统Ⅰ/Ⅱ

QJB1.5/6-260/3-980C    1.5    4    260    980    300    65    系统Ⅰ/Ⅱ

QJB2.2/8-320/3-740C    2.2    5.9    320    740    320    70    系统Ⅱ

QJB4/6-320/3-960C    4.    10.3    320    960    610    70    系统Ⅱ

QJB5.5/8-640/3-232C    5.5    13.5    640    232    1200    184    定做

QJB7.5/6-640/3-303C    7.5    17.5    640    303    2400    229    定做

QJB11/6-790/3-303C    11    25.4    790    303    6500    389    定做

QJB15/6-790/3-368C    15    34.5    790    740    4000    389    定做

QJB1.5/8-400/3-740S    1.5    5.4    400    740    600    70    系统Ⅰ/Ⅱ

QJB2.5/8-400/3-740S    2.5    9    400    740    800    70    系统Ⅱ

QJB4/12-620/3-480S    4    14    620    480    1400    184    系统Ⅱ/Ⅲ

QJB4/6-400/3-980S    4    12    400    980    1200    73    系统Ⅱ/Ⅲ

QJB5/12-620/3-480S    5    18.2    620    480    1800    184    系统Ⅲ

QJB7.5/12-620/3-480S    7    27    620    480    2600    229    系统Ⅲ

QJB10/12-620/3-480S    10    32    620    480    3300    229    系统Ⅲ

 十一、流速图:

  以下流速场是在清水中,边界水流速度为V=0.1m/s工况下

  十三、池形安装图:

   2.5    9    400    740    800    70    系统II

QJB4/12-620/3-480S    4    14    620    480    1400    184    系统II/III

QJB4/6-400/3-980S    4    12    400    980    1200    73    系统II/III

QJB5/12-620/3-480S    5    18.2    620    480    1800    184    系统III

QJB7.5/12-620/3-480S    7.5    27    620    480    2600    229    系统III

QJB10/12-620/3-480S    10    32    620    480    3300    229    系统III

产品包装图
