JXQ型旋转式孔板流量计陕西厂家厂家供应

欢迎莅临JXQ型旋转式孔板流量计生产厂家，这里不仅承载着我们的梦想，更是生产出高品质产品的坚实基石。我们始终坚持用心制造，以科技引领未来，以质量诠释初心。

一、JXQ型旋转式孔板流量计用途

煤矿瓦斯广使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生一定的管道阻力，随着管线的延伸，特别是分支管线的曾加，造成抽放管线阻力问题，为保障抽放系统末端抽放负压，提高抽放效果。
根据市场需求设计旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质不阻挡通过管路，减小管线阻力，起到旁通的作用。本设结构紧凑、操作简单、启闭灵活、使用安装方便，也解决了行道狭小安装不方便的问题，可根据不同管径匹配不同管径的流量计。

二、结构

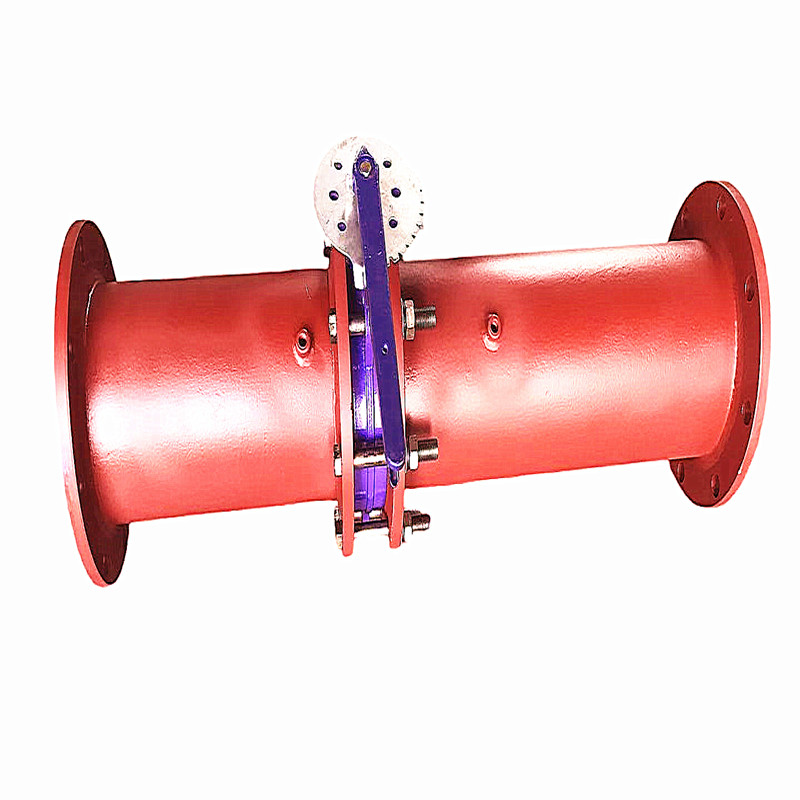

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
