邵阳煤粉管道耐磨陶瓷胶泥厂家
邵阳煤粉管道耐磨陶瓷胶泥厂家，耐磨胶泥的施工方法,耐磨胶泥主要由耐磨骨料和结合系统组成,密度大,强度高,产品主要是采用了离子化合物和部分人工合成共价化合物,其离子键结合牢固,所以强度和刚度很大,可抵御物料的冲击力和剪切应力。而结合系统由于采取复合强化措施和特别处理,形成化学结合,致使其强度很高。 具有优良的韧性和抗震性。由于水调高温耐磨陶瓷涂料采用定向网状增强措施,通过耦合进一步改变韧性,所以抗断裂,韧性强,可防止冲击力造成的破损和剥落。另一方面,由于离子键和其共价键为强结合键,键能比较高,低温对其影响很小,而且它的振动频率高,常温难以对其构成威胁,不会产生热震损毁。整体性好。由于耐磨可塑料采取了双重补强措施,有的甚至采取了多种补强措施,地改变了材料性能,使其体积稳定,不可能产生裂缝,因而整体性好,另外施工为整体施工,无接缝出现,因而整体性进一步提高。环境相容性好。由于采用了耐酸和耐碱的人工合成原料,不会和矿渣发生反应,同时由于这种材料多为高温合成原料,晶体发育好,结构完整,环境温度不会对它造成大的影响,属环境惰性材料,因而对环境敏感性差。无环境污染。耐磨陶瓷涂料属于无机非金属材料,主要成分为硅酸盐和氧化铝,和地球岩石层成分相近,不会造成土质恶化和重金属离子污染,不会影响环境。
一、 包装 耐磨陶瓷涂料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。
二、 贮存 耐磨胶泥存放在干燥库房内，不得雨淋，受潮，保质期为12个月。
三、 施工说明
1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。
2、促凝剂加入，根据施工环境温度，选择促凝剂合适加入量。温度小于20℃时，促凝剂可全部加入；大于20℃时可根据施工时间要求，适当调节促凝剂加入量。
3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨胶泥为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

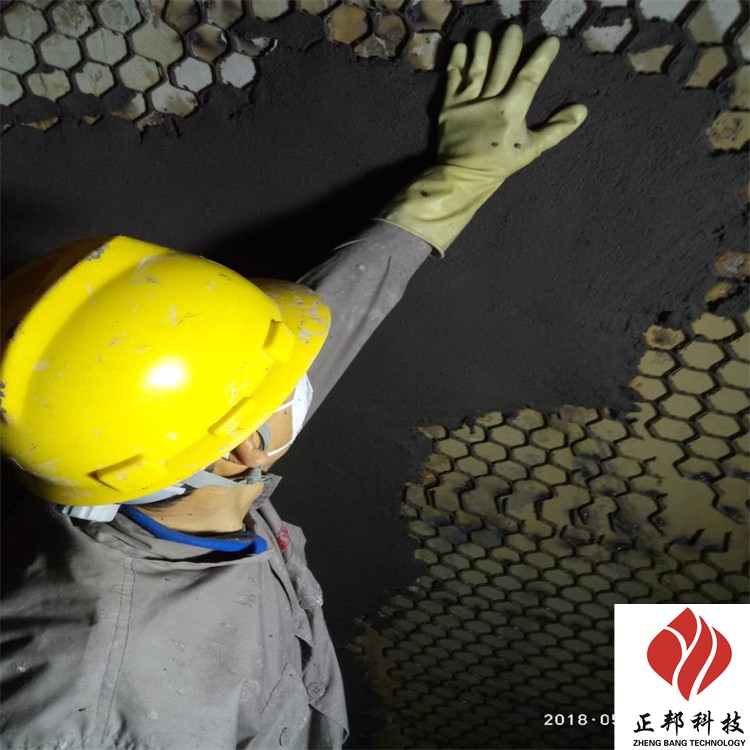

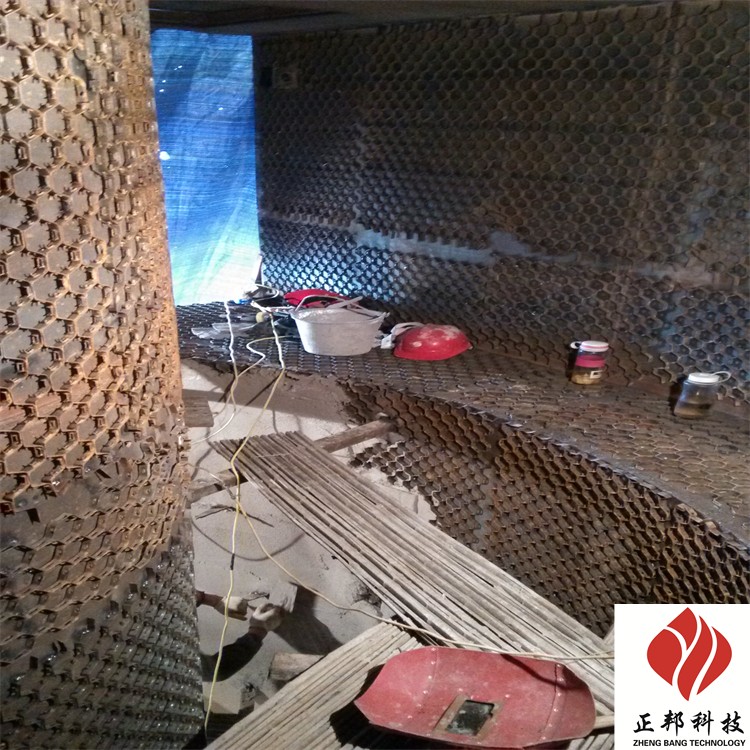

4、施工：将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面浮尘、杂物、然后用手工涂抹耐磨胶泥，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。
5、待耐磨陶瓷涂料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。
6、该耐磨陶瓷涂料可与各种浇注料、耐火砖紧密结合。
7、此材料不得与其它任何浇注料混合使用，已初凝耐磨涂料不能再加胶水搅拌使用，应废弃。
8、该耐磨胶泥施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
四、特性：
1． 耐磨防腐性能优异
2． 与金属类基材具有很高的结合强度
3. 立面不流淌，施工方便，对施工人员无很高技术要求
4. 适用于多种磨损、腐蚀工况的修补和防护
五、使用方法：
1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。
2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷：本产品合适的涂层厚度是1～5mm，应将混合好的材料逐层涂敷于待修部位，层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
