警 告！
潜水搅拌机必须*潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！
六、选型注意事项
为保证潜水搅拌机取得佳运行效果，请使用方提供如下资料;
◎运用目的；
◎池型及尺寸，包括水深；
◎搅拌介质的特性，包括粘度、密度、温度、及固体物含量等。

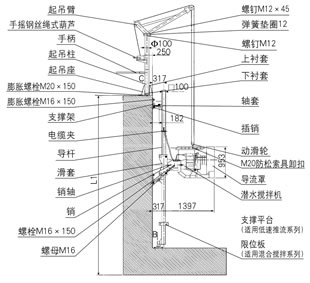

七、QJB2.2/8-320/3-740/c/s潜水搅拌机安装系统
潜水搅拌机的安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。
当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。
客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置（用户有特殊要录除外）。
八、安装注意事项
◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
◎吊钩在起吊潜水搅拌机时，叶轮端较水平面上应上仰5°-10°
◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。
|
|
安装系统I | 安装系统II |
潜水搅拌机能够加强搅拌功能，防止污泥沉淀，其安装系统可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机。下面我们来详细的分析潜水搅拌机的安装要求、安装步骤、安装注意事项、安装验收标准以及安装后的安全使用注意事项。
潜水搅拌机的安装要求如下
①必须保证搅拌机在检修时候，可以方便地拆除；
②应能将搅拌机的吊链固定在井筒某一部位，以便以后方便的使用；
③每一台搅拌器必须安装在一只固定式的构筑物当中，搅拌机应能通过导向装置降至构筑物当中就位；
④各个部件间必须做上装配记号，在需要的地方应配有定位销，以便在现场能正确地再次装配和定位；
⑤搅拌机附件及其电缆，应能够浸没在20米的水深中连续运行而不会受到损坏，并且应有更加可靠的密封性。
第二、潜水搅拌机的安装步骤
1、安装时，先根据平面布置图，确定潜水搅拌器位置，根据位置查找顶部和底部预埋件，复核预埋件几何尺寸、位置、平面度误差是否在规范许可的范围内；
2、划线确定上支撑、下支撑、提升架支座螺栓孔位置，使用电钻钻孔，上部支撑、提升架底座采用M16*280固定，下部支撑采用M16*150化学螺栓固定；
3、安装潜水搅拌器导杆，紧固螺栓；
4、安装上部提升架；
5、 将潜水搅拌器主机使用提升架沿上部导杆向下降落，使潜水搅拌器轴线位置标高和设计院图纸设计标高*。固定提升钢丝绳。潜水搅拌器主机由导杆上的支撑架支撑。
第三、安装潜水搅拌机时需注意的三个事项
◎吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5°-10°；
◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；
◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。
第四、 潜水搅拌器安装验收标准
搅拌、推流装置安装允许偏差和检验方法 | ||
项目 | 允许偏差（mm） | 检验方法 |
设备平面位置 | 20 | 尺量检查 |
导轨垂直度 | /1000 | 用线坠与直尺检查 |
设备标高 | ±20 | 用水准仪与直尺检查 |
设备安装角 | ＜10 | 用放线法、量角器检查 |
第五、 潜水搅拌机的安全注意事项
1、要有负责人员在场
2、 注意人员安全和设备保护
3、 往池底倒运设备要有起重工指挥
4、 辅助工具要检查，有损伤者严禁使用
5、 在生化池走道板上倒运设备的人员要身体健康，无恐高症。
五、技术性能 潜水搅拌机：电机绕组绝缘等级:F；防护等级：IP68；工作制式：S1； 六、潜水搅拌机用途 潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配用导流罩。 |
| QJB型潜水搅拌机QJT低速推流系列搅拌机 |
安装系统及 选型注意事项：
潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。
搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。
