QJB0.85/8-260/3-740/C/S潜水搅拌机技术性能表及安装注意事项;混合型不锈钢潜水搅拌机的流速图



单价 4200.00 / 套对比
销量 暂无
浏览 74
发货 江苏南京市六合区付款后3天内
库存 185套起订1套   限购80套
品牌 南京中德环保
主机 碳钢防腐、不锈钢
机架 碳钢、不锈钢
电缆线 10米
更新 2024-06-18 11:27
手机号:18913960189

联系方式
加关注0

南京中德环保设备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

QJBO.85/8-260/3-740/C/S潜水搅拌机混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中,搅拌含有悬浮物的液体;污水、废水、污泥水的混合和均匀;稠化过程;污泥脱水过程;传热优化;污水池清洁;防止颗粒在池壁和池底的凝结、沉淀;去除悬浮物;创建水流等。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

一、QJB型不锈钢潜水搅拌机性能特点

 QJB型不锈钢潜水搅拌机是直联的冲压式结构,采用多极电机,叶片经冲压成型,精度好,效率高,叶轮可不同叶片角度。壳体全部采用不锈钢材质制造,外形美观流畅,具有很想的耐腐蚀性。

1、结构紧凑,体积小,重量轻,操作维护简单,安装方便快捷,使用寿命长。

2、叶轮经优化设计,效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。

4、电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护轴承,具有油室泄漏检测和电机绕过热保护功能,使电机的工作更加安全可靠。

5、两道机械密封。机械密封的材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提高效率并控制水流喷射动作。

二、QJBO.85/8-260/3-740/C/S潜水搅拌机QJB型不锈钢潜水搅拌机结构组成

    QJB型铸件式潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、安装系统、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

三、QJB型不锈钢潜水搅拌机应用

四、QJBO.85/8-260/3-740/C/S潜水搅拌机QJB型不锈钢潜水搅拌机适用范围

潜水搅拌机必须*潜入水中工作,不能在易燃易爆和强腐蚀性的环境中工作

五、QJB型不锈钢潜水搅拌机选型注意事项

    潜水搅拌机的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所,如:污水池、污泥池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的形状、水深等。

    搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的,根据具体情况采用一台或多台搅拌机。

QJB型不锈钢潜水搅拌机型号意义

七、QJB型不锈钢潜水搅拌机技术性能表

  QJB潜水搅拌机的安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

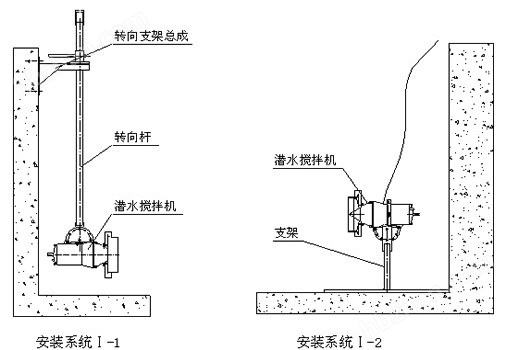

  安装系统Ⅰ只适用池深<4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机,其中Ⅰ-1可在水平方向和垂直方向进行调节;

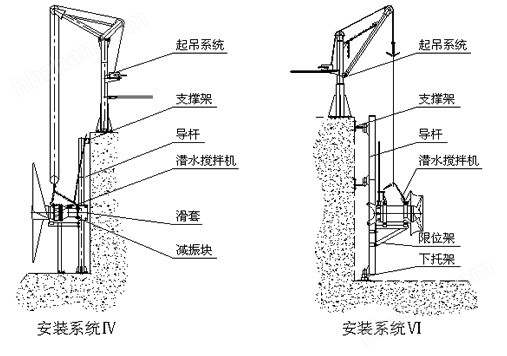

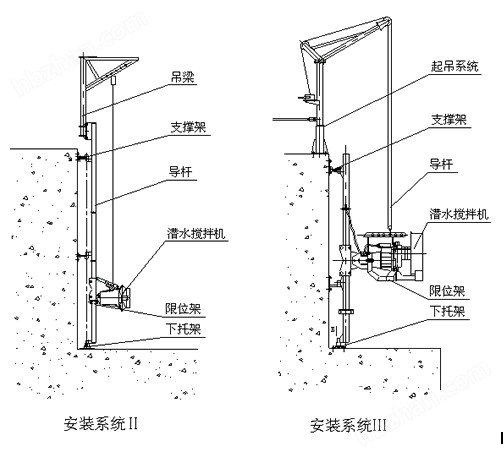

  安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m,导杆可沿水平方向绕导杆轴线旋转,大转角-60°~+60°当池深大于4米时,应在导杆中间增加一支撑架;

  支撑架和下托架与池壁、池底均用钢膨胀螺栓固定,无需预留孔;

  潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择。


QJB型不锈钢潜水搅拌机
  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

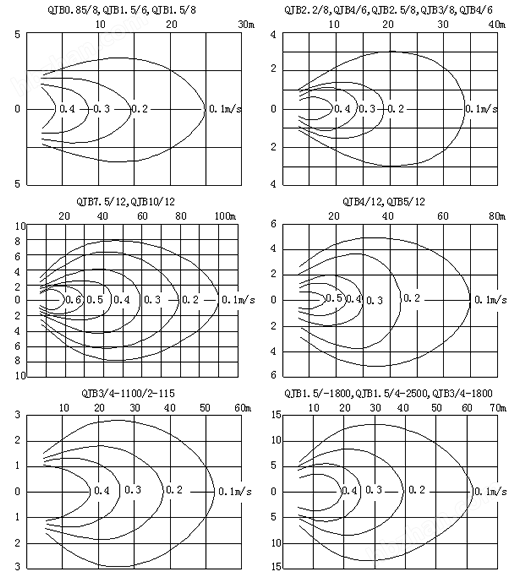

九、QJB型不锈钢潜水搅拌机的流速图:

以下流速场是在清水中,边界水流速度为V=0.1m/s 工况下:
