QJB0.37/4-230/3-1460不锈钢潜水搅拌机结构示意图及装配现场运行模式



单价 3900.00 / 套对比
销量 暂无
浏览 72
发货 江苏南京市六合区付款后3天内
库存 185套起订1套   限购99套
品牌 南京中德环保
主机 碳钢防腐、不锈钢
安装系统 碳钢、不锈钢
叶轮 碳钢防腐、不锈钢、玻璃钢、聚氨酯
更新 2024-06-18 11:27
手机号:18913960189

联系方式
加关注0

南京中德环保设备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

QJB0.37/4-230/3-1460潜水搅拌机电机绕组绝缘等级为F级,防护等级为IP68,选用轴承和的电机防凝露装置,使电机的工作更加安全可靠

性能特点
1.QJB型搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

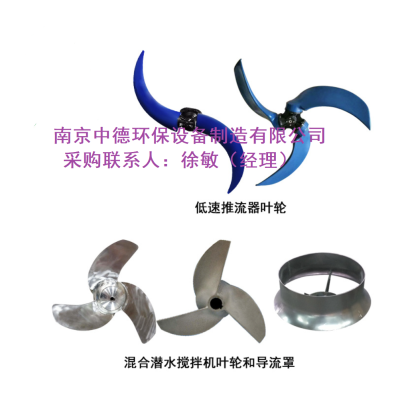

2.叶轮具有佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3.与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
4.电机绕组绝缘等级为F级,防护等级为IP68,选用轴承和的电机防凝露装置,使电机的工作更加安全可靠。
5.两道机械密封,材质为碳化钨-碳化钨。可根据用户需要外露紧固件为碳钢防腐或为不锈钢。

QJB0.37/4-230/3-1460潜水搅拌机用途
混合搅拌系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体。

适用范围
搅拌机在下列条件下应能正常连续运行:

1.高介质温度不超过40℃;
2.介质的PH值在5~9之间;
3.液体密度不超过1150kg/m3
4.长期潜水运行,潜水深度一般不超过20m。

型号表示方法:

具体性能参数:

潜水搅拌机结构示意图:

选型参考

潜水搅拌机的选型是一项比较复杂的工作,选型方案的正确与否直接影响到设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求,搅拌机选型的佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌的效果,如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前,首先要确定潜水搅拌机运用在什么场所,如:污水池、污泥池还是生化池;其次是介质参数,如:悬浮物含量、温度、PH值等;还有水池的形状,水深甚至安装方式等都将对选型产生影响,同时还应考虑到节能因素,因为这将会影响到用户今后的运行成本。可参考下面的潜水搅拌机流场图。

  为了满足在不同环境下都能达到佳的搅拌功能,我们为用户提供了多种型号的潜水搅拌机,同时可提供选型服务。

QJB0.37/4-230/3-1460潜水搅拌机 潜水搅拌机流场图

该流速场是在清水中边界水流速度V=0.1m/

注:1、潜水搅拌机的安装系统,可在无需排出池中污水的情况下,快速安装和拆卸潜水搅拌机;
2、安装系统I-1只适用于池深<4m,机型为QJBO.858QJBl.56,且可在水平方向和垂直方向调节角度;当池深>4m时,应选用安装系统I-2型。
3、安装系统IIIII导杆可沿水平方向绕导杆轴线旋转,大转角为±60°
4、当H>4m时需,在导杆中间添加一支撑架;
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定,无需预留孔;

6、客户定货时,请提供池深H及池型图,以便确定导杆尺寸和支撑架个数;
7、安装系统材质采用不锈钢和碳钢防腐可供选择;
8、多台搅拌机可共用一套起吊系统。

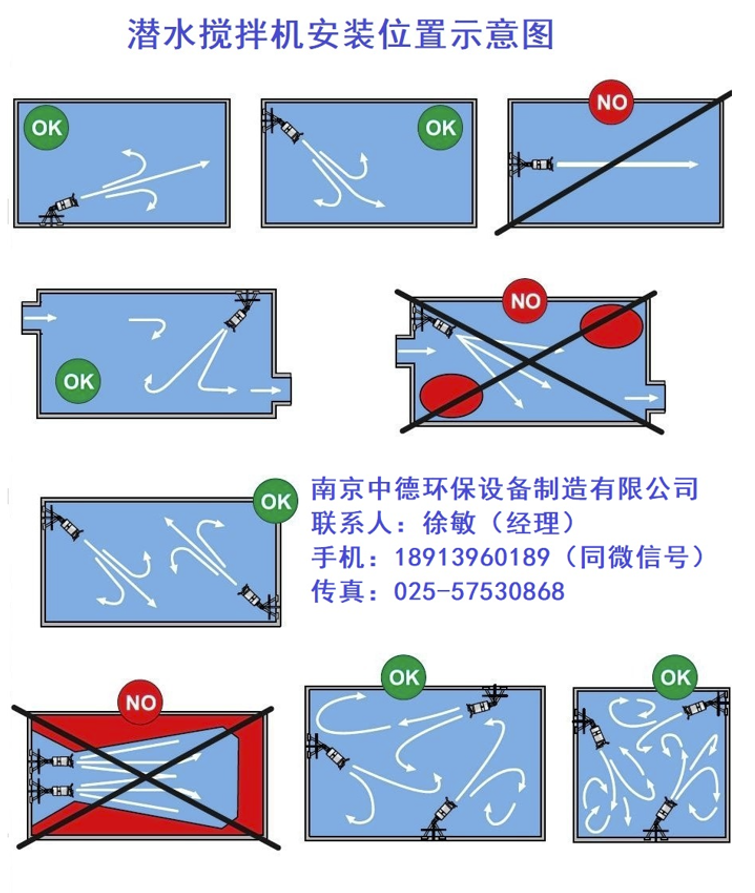

 运行模式:

  潜水搅拌机的安装定位对其搅拌效果有很大的影响,为了达到事半功的运行效果,我们建议用户按照专业设计人员的要求去做,要充分考虑到水池的形状,进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况,尽量减少短路循环和死角的产生,避免与池壁的撞击而降低流速。参照下面的运行模式图,可帮助您合理选择搅拌机和安装形式。



快采购网供应商南京中德环保设备制造有限公司供应QJB0.37/4-230/3-1460不锈钢潜水搅拌机结构示意图及装配现场运行模式,为您提供详细的产品报价、参数、图片等商品信息,本产品在2024-06-18 11:27更新,主要更新内容为:产品类别,联系方式,产品参数,产品价格,产品图片信息。如需进一步了解QJB0.37/4-230/3-1460不锈钢潜水搅拌机结构示意图及装配现场运行模式,请与厂家直接联系,请在联系时说明是在快采购网网看到这条商机的。
