回转式格栅除污机选型和性能参数、材质有哪些要求?机械格栅购买询价



单价 19900.00 / 台对比
销量 暂无
浏览 68
发货 江苏南京市六合区付款后3天内
库存 150台起订1台   限购98台
品牌 中德
主机 碳钢防腐
机架 碳钢、不锈钢
减速机形式 立式
更新 2024-06-11 11:24
手机号:18913960189

联系方式
加关注0

南京中德环保设备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

回转式格栅除污机选型,参数,材质在电机驱动下,通过减速机减速后,带动链轮与链条运动,固定在回转链条上除污齿耙链条在栅后运动到底部,经过导轮后翻转到栅前迎水面的位置,继续运动插入固定栅条的间隙中上行,把栅前拦截的污物提升带出水面,并随着链条的运动到出渣口处自动翻转,污物自卸到格栅后的输送机或渣桶中,完成除污过程,液体则通过栅条的栅隙流过,整个工作状态连续循环进行。

特点:

结构紧凑、安装调试方便、自动化程度高、连续除污无堵塞、排渣干净、分离效果好。

回转式格栅除污机选型,参数,材质 工作过程

①GSHZ型:该设备由ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿,按一定的排列次序装配在轴上形成封闭式耙齿链,其下部安装在进水渠中。当传动系统带动链轮作匀速定向旋转时,整个耙齿链便自下而上运行,并携带固体杂物从液体中分离出来,液体则通过耙齿的间隙流过,整个工作状态连续进行。

     由于齿耙的特殊结构形状,使耙齿链携带杂物到上端反向运行时,前、后排耙齿之间产生相对自清运行,使杂物依靠重力脱落,同时设备后面设置的一副转刷,以保证每排耙齿运行到该位置时都能*的刷净。

②GSHP型:在电机驱动下,通过减速机减速后,带动链轮与链条运动,固定在回转链条上除污齿耙链条在栅后运动到底部,经过导轮后翻转到栅前迎水面的位置,继续运动插入固定栅条的间隙中上行,把栅前拦截的污物提升带出水面,并随着链条的运动到出渣口处自动翻转,污物自卸到格栅后的输送机或渣桶中,完成除污过程,液体则通过栅条的栅隙流过,整个工作状态连续循环进行。

回转式格栅除污机选型,参数,材质 主要技术参数:

池宽:500mm

设备宽:600mm

池深:1200mm

间隙:   3mm

安装角度: 75°


设备安装调试要求

1、  考虑到运输途中有可能使传动链脱轨等现象,在安装之前,必须接通电源试运转30分钟,运转正常后才能安装。

2、  吊装前先检查地基平面和渠底平面是否水平,水平误差不得大于5mm。

3、  安装前检查基础尺寸是否与机座尺寸相等;

4、机器放入基础后,待就位正确后,将垫板与预埋铁焊牢;

5、在接通电源前,先用扳手进入电动机尾部方榫内,按安全罩上箭头所示的旋转方向用手转动电动机,应无其他影响运转的因素存在;

6、卸去安全罩,放松紧链轮,卸下减速机端链条,通电试转减速机的转向是否正确,严禁反转;

7、调整张紧轮及耙齿链的松紧度;

8、检查减速机的润滑油是否到油面线,不足时用30号机械油加至油面线,并定期检查油量;

9、检查完后按减速机说明书更换换气螺塞(换气螺塞挂在电机后罩上)。

10、接通电源空载运转正常后,再投入负载运转;

11、在运转过程中,如有纤维杂物等阻塞耙齿链时,应及时清理,以免影响设备的正常运转;

12、运转中出现电机正常运转而耙齿链不运转,则说明过载导致安全销切断,须更换过载安全销;

13、滚动轴承用黄油润滑,定期用黄油枪从油嘴注入适量黄油。



电控箱安装使用与保养

安装使用说明:

1、额定电压为380V,接地电阻小于4Ω,接地应安全可靠。

2、打开电控箱内门,合上空气开关;

3、根据需要按箱门上的按钮进行控制;

4、不使用时好分断空气开关,并锁好箱门;

5、电控箱如为户外型,防护等级需为IP55

6、用户自制的控制箱必须由过载保护继电器。

特殊要求的控制另附图和说明。

 保养:

1、

2、  应定时对进行检查,是否有触点松开,应去除灰尘;

3、  电控箱如果不小心让水进入,应停止使用,可以晾干或风干;

4、  应管理好电控箱,不让外人打开及破坏;

5、  应由专职电工保养和维修。



选型*参数说明

*:渠道的宽度(或者设备的宽度)B、渠道的深度H、格栅栅隙b、耙齿材质要求、机架材质要求。

无特殊说明的按常规:安装角度75°,出渣高度600MM,功率标配,板材厚度标配

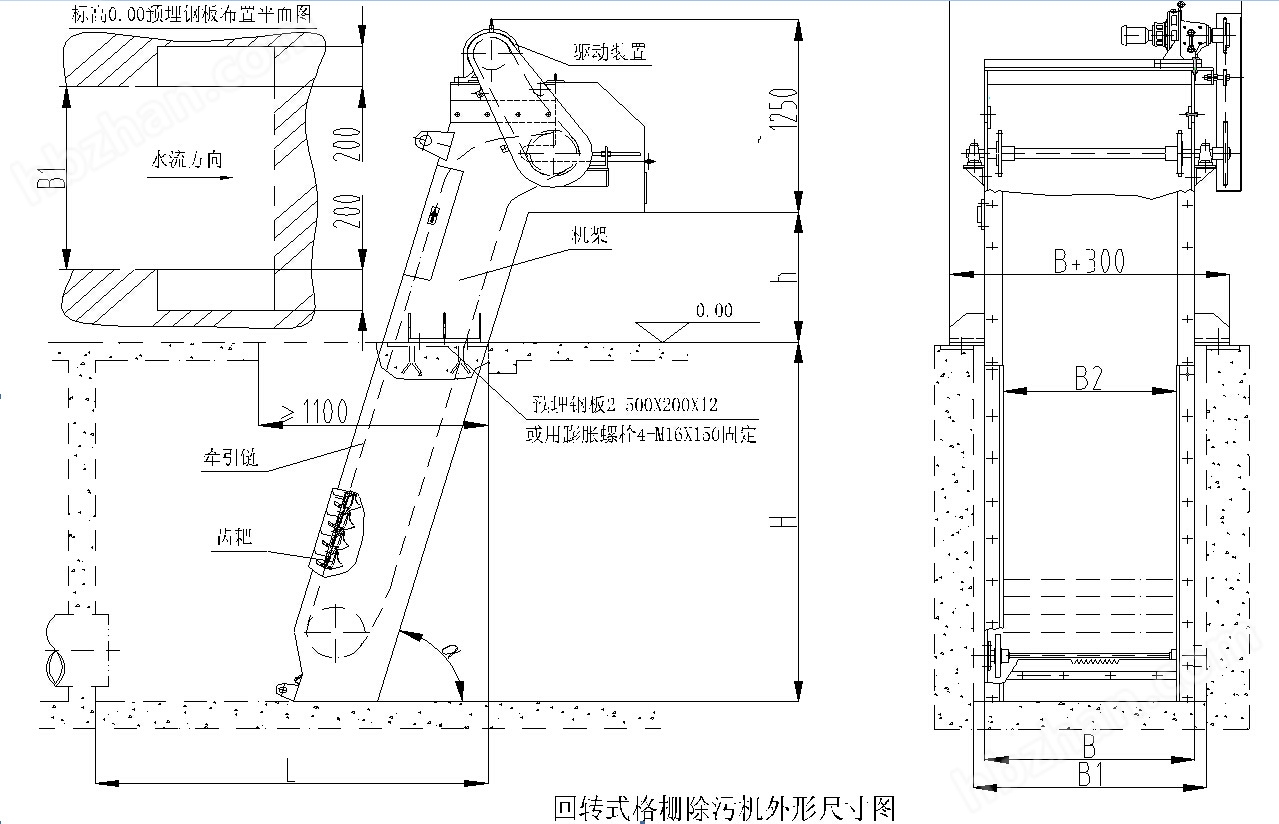

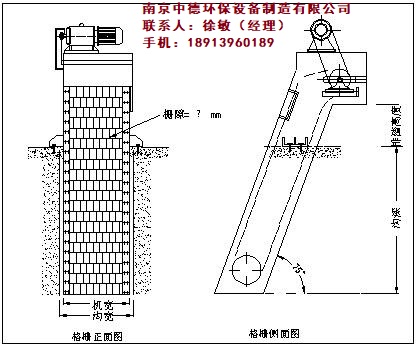

结构简图

GSHZ型回转式格栅除污机

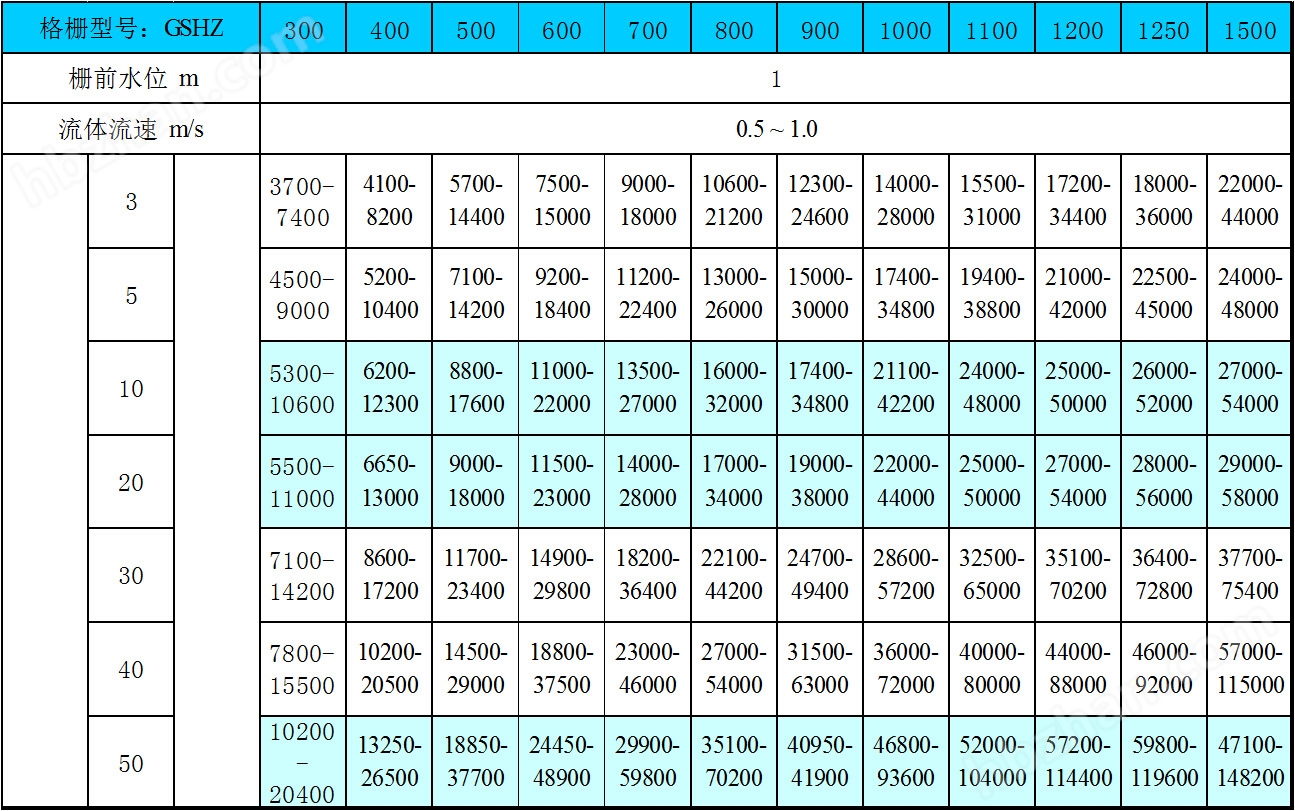

过水流量表

GSHZ型回转式格栅除污机

选型询价

不锈钢机械格栅 GSHZ回转式格栅除污机,必须问客户渠宽,渠深,格栅间隙,材质要求、如果未提供,按照厂方标配,出渣高度,安装角度?
