潜水射流式曝气机安装位置及适用领域;潜水曝气机接线示意图及维修保养说明



单价 2980.00 / 套对比
销量 暂无
浏览 44
发货 江苏南京市六合区付款后3天内
库存 190套起订1套   限购98套
品牌 南京中德环保
主机 碳钢防腐
机架 碳钢、不锈钢
电缆线 10米
更新 2024-06-07 16:39
手机号:18913960189

联系方式
加关注0

南京中德环保设备制造有限公司

普通会员第2年
资料通过认证
保证金未缴纳
产品详细

深水射流曝气机其轴功率不随潜没深度的变化而变化,进气量可以调节。正因为如此,潜水射流曝气机可以在水位变化较大的池中应用

潜水射流式曝气机使用条件

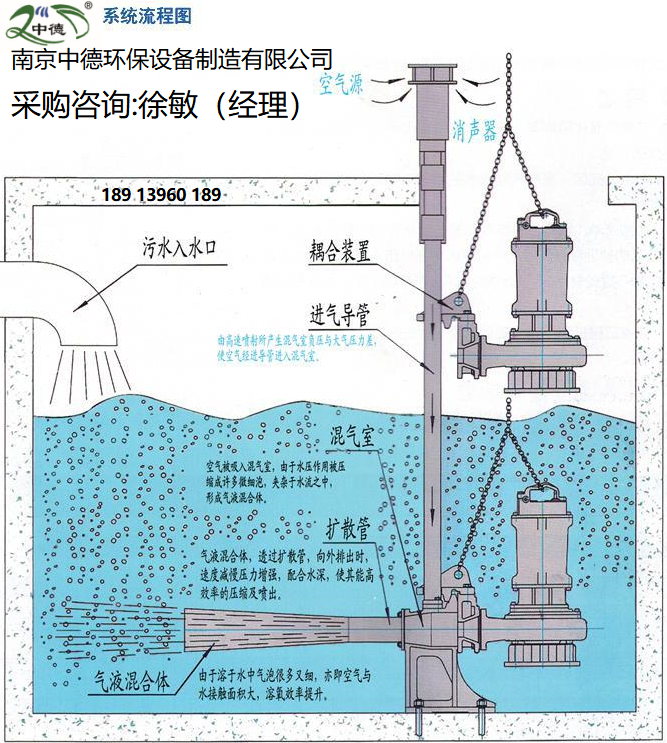

一、通过潜水泵产生的水流经过喷嘴形成高速水流,在喷嘴周围形成负压吸入空气,经混合室与水流混合,在喇叭形的扩散管内产生水气混合流,高速喷射而出,夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌,完成曝气,并且其轴功率不随潜没深度的变化而变化,进气量可以调节。正因为如此,潜水射流曝气机可以在水位变化较大的池中应用。

二、深水射流曝气机 射流式曝气机主要特点:

    1、潜水射流曝气机结构紧凑,占地面积小,安装方便。曝气机由潜污泵、曝气器和进气管三部分组成,结构紧凑,占地面积少;另外,曝气机提供两种安装方式,安装便捷,维护方便。

    2、潜水射流曝气机曝气效能高,应用范围广。由于其高速的射流流态,液气混合充分,氧吸收率高,动力效率高。比传统曝气池处理效率高,曝气时间可明显缩短,并适用于各种污水处理,包括推流式曝气池、混合曝气池、延时曝气池、氧化沟、氧化塘等。

    3、潜水射流曝气机系统简单,可靠性高。无需鼓风机等设备,系统简单,除吸气口外,其余部分均潜入水中运行,噪音小;曝气机选用带切割潜污泵,高效无堵塞,设备安全可靠,使用寿命长。

    4、潜水射流曝气机投资和运行费用低。由于射流曝气机适用于较深的曝气池,减少了占地面积,系统简单,节约投资费用,处理效能高,节约运行费用。

三、使用范围:

    QSB系列潜水射流曝气机是给水预处理和污水生化处理工艺中的曝气设备,用于曝气沉沙池、预曝气池、氧化池等的曝气与搅拌;潜水射流曝气机也可用于养殖塘增氧和景观水养护;潜水射流曝气机也可以用于自来水工艺前段除铁、锰工艺中,还可以用于高层建筑自来水补水循环工艺中。

四、潜水射流式曝气机使用条件 适用工况

QSB型深水自吸式潜水射流曝气机可在下列条下下正常连续运行:
1、高介质温度不超过40°C;

2、介质的PH值在5~9;

3、介质密度不超过1150kg/m3。

注:表中进气量及增氧能力是在标准试验条件下(20°C水温,气压101.325kPa),曝气机潜水深度3m,试验介质为清水。在中度污水中,增气能力可按系数0.85作为设计依据。

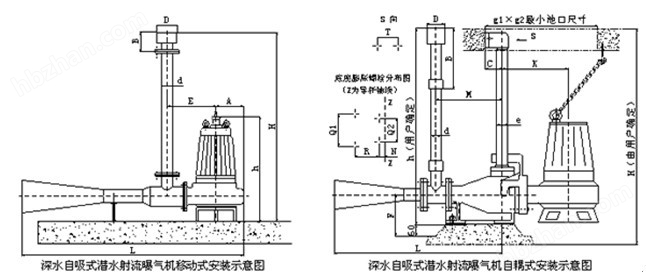

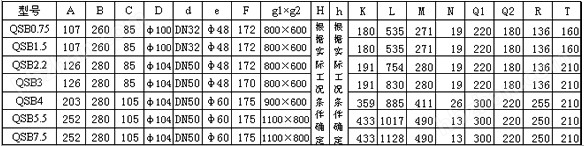

深水射流曝气机自耦式安装尺寸:






220v射流曝气机 结构

四、使用说明
1、安装前
(1)必须详细阅读说明书,避免使用不当而损坏机器。仔细检查潜水曝气机的选型是否正确,实际使用条件是否与规定的使用条件*。
(2)清理水池或水道,防止杂物进入曝气口。
(3)应由一名电工,用0-500V兆欧表,检查电机主电缆三芯线对地绝缘电阻不得低于5兆欧,严禁使用兆欧表检查控制电缆,避免损坏曝气机内部的电器元件,而应用万用表检查控制电缆线。
(4)检查电压一定要在铭牌上标出的额定电压±5%的范围内。如果电源离潜水曝气机的使用距离较远时,考虑线损,电缆的截面积应加大,接头应尽可能少,且接头作密封处理,以防漏水;另外考虑维护检修的方便,建议设置机旁端子箱。
(5)潜水曝气机配有控制柜,使用前应仔细阅读其说明书,并检查设备接线是否正确,启动装置是否灵活,触头接触是否良好,启动设备的金属外壳是否可靠接地,检查所有接线处有无松动,并重新紧固一次。
(6)潜水曝气机上的动力电缆线、接地线和控制电缆线应与控制柜(箱)的接线头一一对接,如图1所示。
(7) 潜水曝气机的接地线为双色线(黄/绿),为保证安全,必须连接牢靠,且比其它线长出50mm。
(8)检查叶轮旋转方向
     使用三相电源的潜水曝气机,在潜水曝气机初次启动或每次重新安装后都应检查转动方向,转动方向不正确,会降低效率,并损坏潜水曝气机。检查方法是:潜水曝气机在终安装前,应举高并作简单的启动,从底部向上看潜水曝气机的吸水口,叶轮按逆时针方向旋转。如果旋转方向不正确可以交换控制柜或端子箱上三相线中的任意两条线的位置,就能改变转动方向。如果几台潜水曝气机连到一控制柜或端子箱上,各台潜水曝气机必须单独进行检查。
 图1  潜水曝气机接线示意图
