风管抗震支架:
材质:Q235B碳素钢
防腐处理:热浸镀锌、环氧喷涂
安装要求:矩形截面面积大于等于0.38㎡和圆形直径大于等于0.70的风道可采取抗震支吊架,重力大于1.8KN的空调机组、风机等设备采用吊装时,应设置抗震支吊架,所有防排烟及事故通风管道,必须采取抗震动措施。
黄石风管抗震支架-黄石风管抗震支架安装步骤:
以矩形风管为例,根据风管的外形,选择对应的抗震支吊架来进行安装,安装的步骤主要包括:测量、锚栓定位→切料→主吊的安装→横粱的安装→斜撑的安装→加劲装置的安装
1) 测量:主要是测量所要安装的风管规格及风管底距楼板的高度,来决定全螺纹吊杆的长度、上下两根横梁槽钢的长度、加劲槽钢的长度及斜撑槽钢的长度,确定膨胀锚栓的位置。
2) 切料:根据 1)测量出的相关数据进行材料的切割下料,槽钢切割完后须在切口处喷金属喷锌剂, 避免切口腐蚀。
3) 主吊的安装:根据主吊膨胀螺栓的位置,钻孔,进而安装膨胀锚栓及全螺纹吊杆。

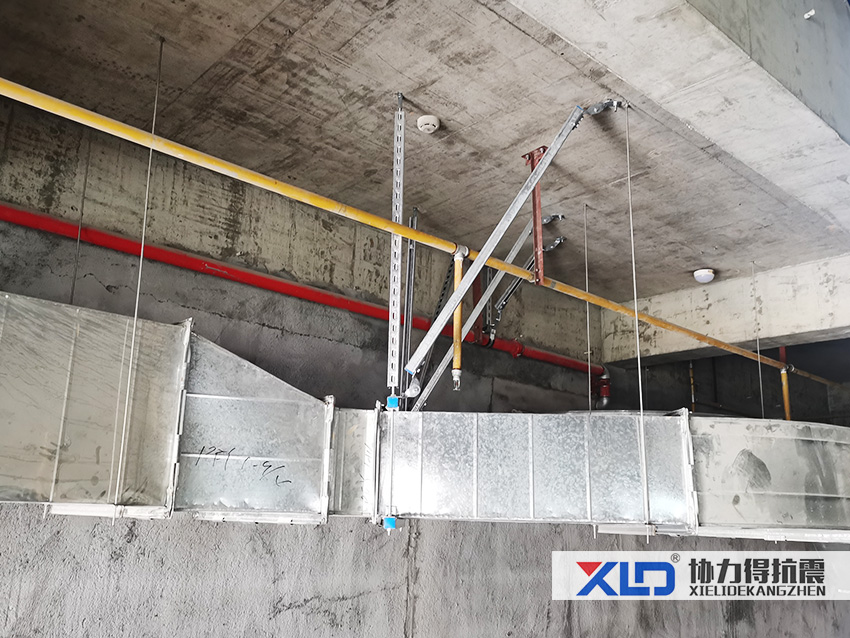

(黄石矩形风管抗震支架-黄冈风管抗震支吊架)
4)横梁的安装:安装上下两根横梁,其中下横梁须拧紧,进而安装限位组件,上横梁维持松弛状态。
5)斜撑的安装:定位侧向、纵向支撑的膨胀锚栓的位置,钻孔,进而安装侧向、纵向支撑,上横梁也须安装拧紧。
6)加劲装置的安装:安装加劲装置时,间距应该满足相应的要求。

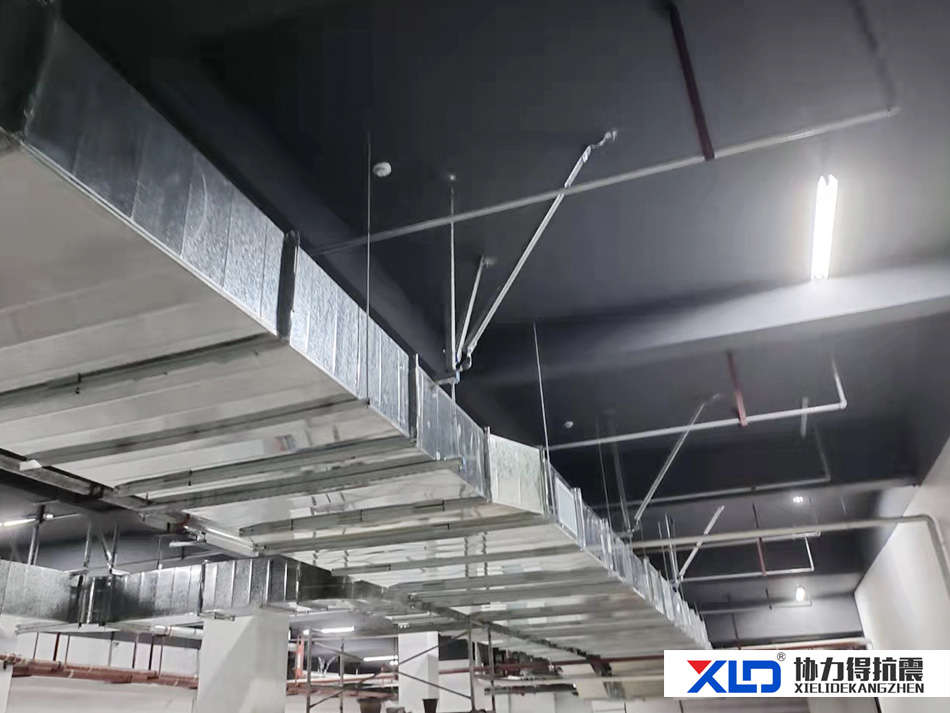

(黄石通风管道抗震支架)
