皮带机夹持器安装使用说明 防溢裙板,济宁国龙防溢裙板
防溢裙板产品的安装
一、 工具准备1、因定位滑槽需通过焊接定位,所以必须配备电焊机。2、视情况需要还需配备气割工具。3、确认必须使用的标准施工工具和量测工具应到位,如:扳手,钢板尺等。
二、 现场安装
1、检查皮带是否平整,并已经张紧 防溢裙板,导料槽区域托辊安装面平面度推荐值为3mm.30M
2、将防溢裙板放置于导料槽和皮带的夹角处放置时请将二道防护帘掀起,靠在皮带上,根据根据防溢裙板的高度,在防溢裙板的上方5-10mm处画一直线,以方便夹持器的定位安装。
3、焊接定位滑槽,定位滑槽在防溢裙板上方5-10mm处 防溢裙板夹持器,通常情况下每500mm 焊接一定位滑槽如遇特殊情况,可适当增加。注:焊接定位滑槽时,先点焊定位,等确认位置可以时方可焊牢
4、装配手柄和转轴。

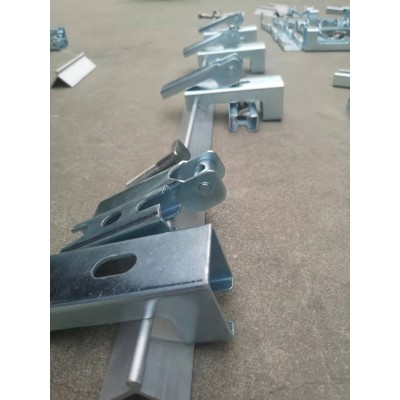

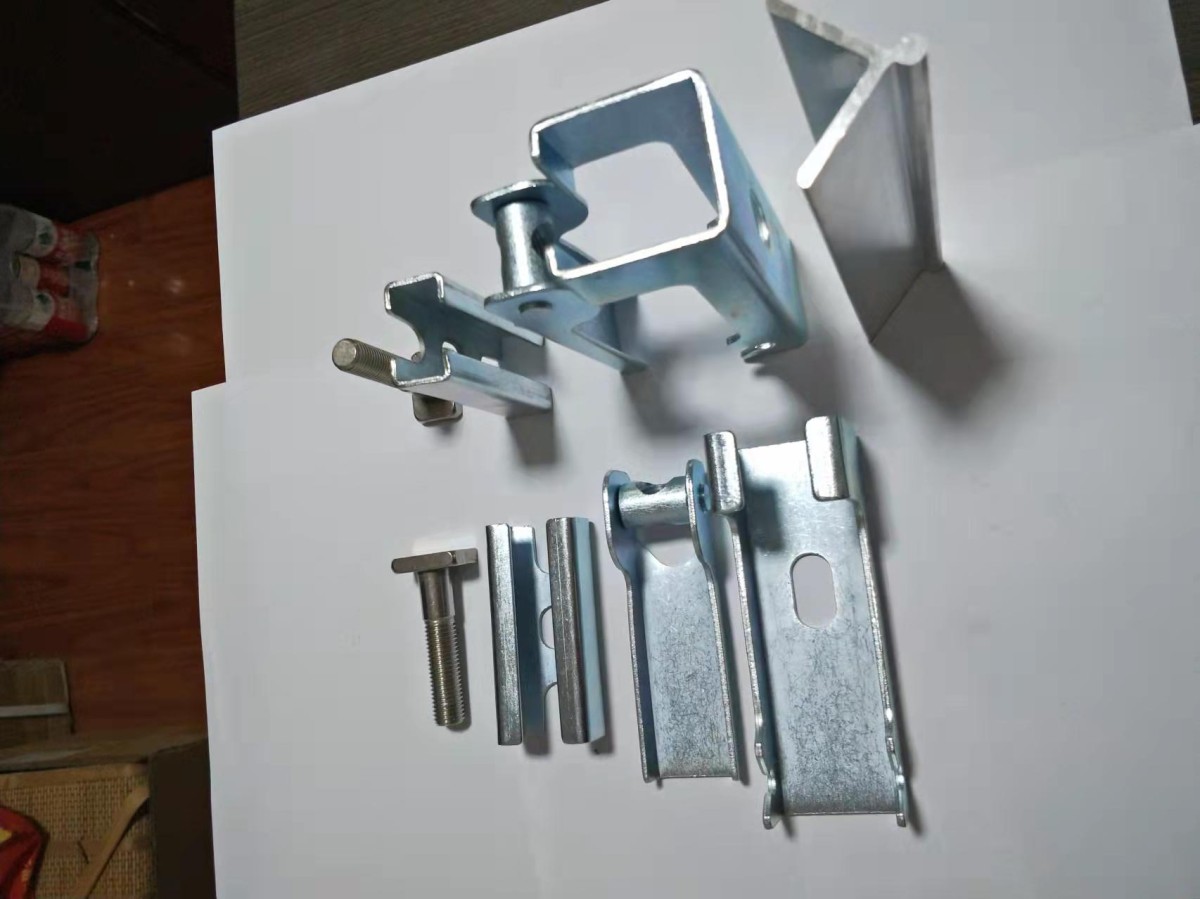

5、将紧固螺栓套入定位滑槽,然后将L型迫紧条和卡扣配上,即卡扣通过L型迫紧条夹持住防溢裙板。
