信阳耐磨陶瓷胶泥使用方法 分离器防磨涂料厂家
信阳耐磨陶瓷胶泥使用方法 分离器防磨涂料厂家，耐磨陶瓷胶泥在电厂和钢铁冶炼厂应用非常广泛，钢铁冶炼厂的冶炼炉其温度在800—1200度之间，所以要求材料高温，并且对防磨性能的要求也非常严格。很多厂家采用耐火浇注料来解决此部位的耐磨问题，但效果不是很理想，因为耐火浇注料是对待耐温有着非常好的效果，然而高温后耐磨性能就会严重下降，正邦公司耐温耐磨胶泥正是填补了这方面空白，其的耐温胶水在烧结过程中能跟材料形成烧结反应，烧结反应后的陶瓷涂料层抗压强度能达到161，抗折强度能达到17.8，并且能持续稳定的发挥其作用。
有机耐磨陶瓷胶泥是由高性能耐磨颗粒(陶瓷等)与改性增韧耐热树脂进行复合得到的高性能耐磨聚合材料。广泛用于修补因高温、冲蚀、腐蚀和气蚀对设备的磨损，也用于在有耐磨、防腐要求的机件表面制备耐磨陶瓷涂层。
耐磨胶泥特性
1.耐磨防腐性能优异
2.与金属类基材具有很高的结合强度
3.立面不流淌，施工方便，对施工人员无很高技术要求
4.适用于多种磨损、腐蚀工况的修补和防护
耐磨胶泥使用方法

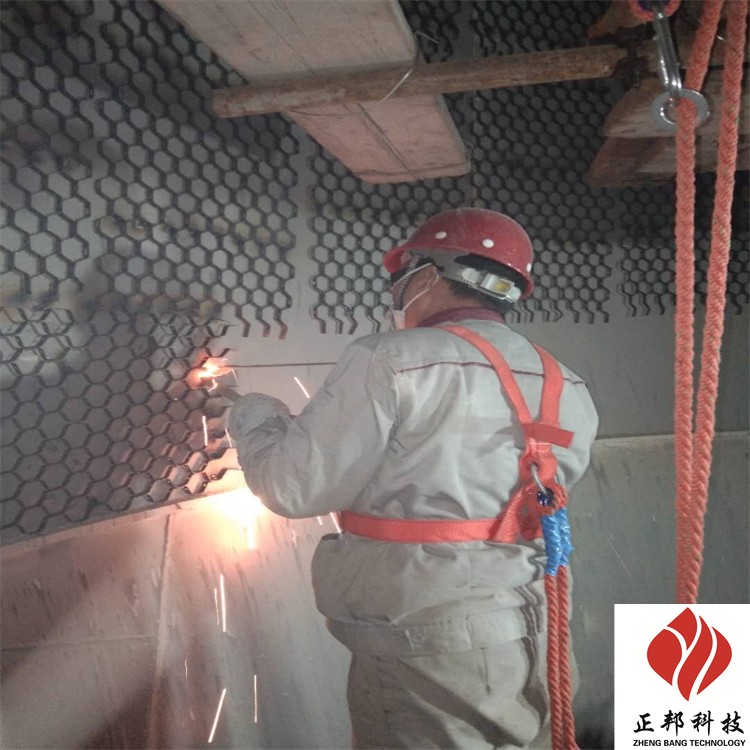

1.表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无尘。

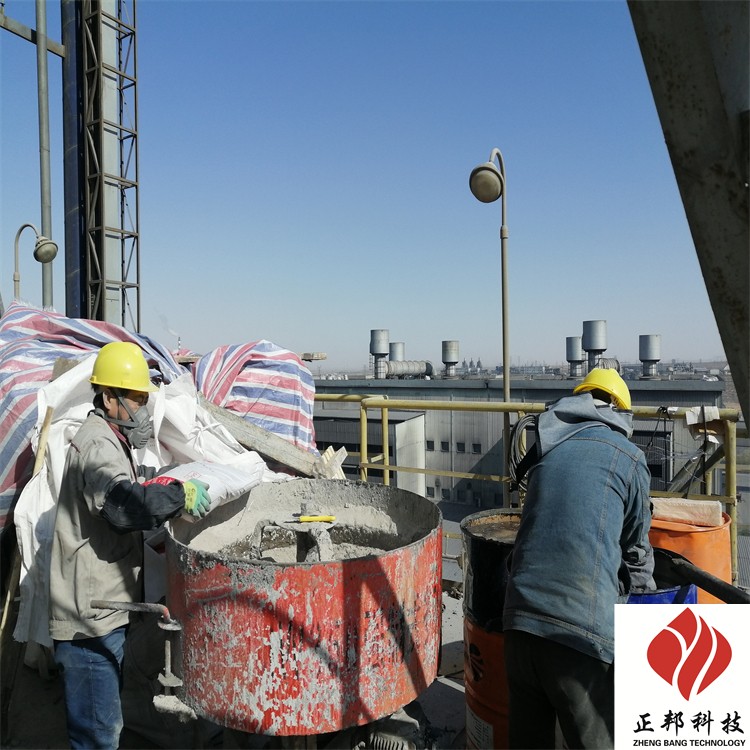

2.配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量较大不能过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

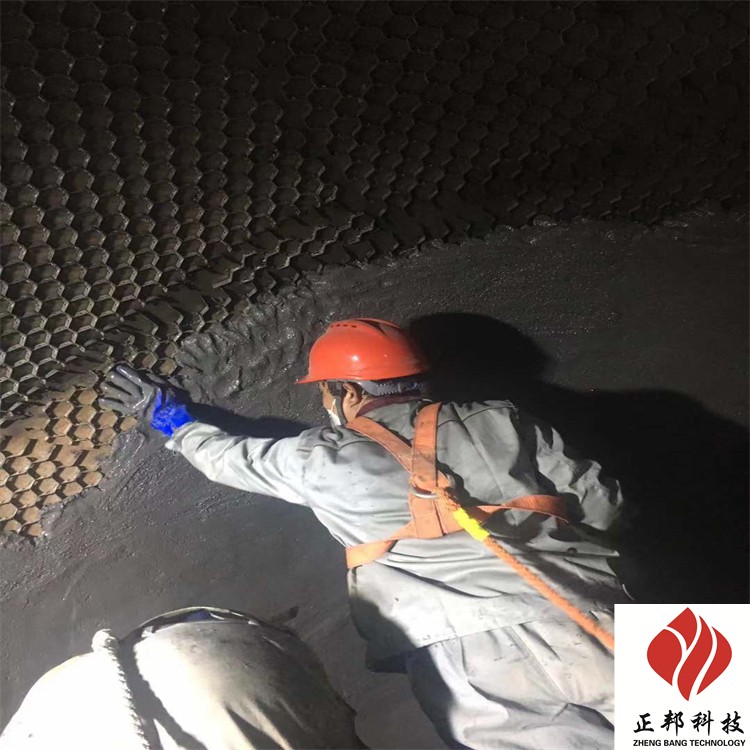

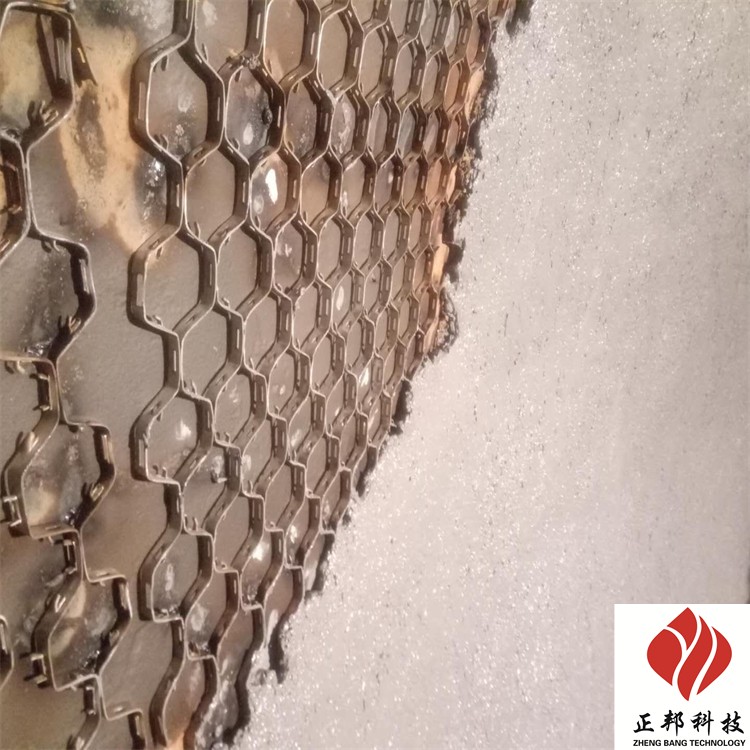

3.涂敷：耐磨陶瓷胶泥合适的涂层厚度是1～5mm，应将混合好的材料逐层涂敷于待修部位，一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
4.固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
