静态特性测试挑战
随着半导体制程工艺不断提升，测试和验证也变得更加重要。通常，主要的功率半导体器件特性分为静态特性、动态特性、开关特性。静态参数特性主要是表征器件本征特性指标，与工作条件无关的相关参数，如很多功率器件的的静态直流参数(如击穿电压、漏电流、阈值电压、跨导、压降、导通内阻)等。
功率半导体器件是一种复合全控型电压驱动式器件，兼有高输入阻抗和低导通压降两方面的优点:同时半导体功率器件的芯片属于电力电子芯片，需要工作在大电流、高电压、高频率的环境下，对芯片的可靠性要求较高，这给测试带来了一定的困难。市面上传统的测量技术或者仪器仪表一般可以覆盖器件特性的测试需求，但是宽禁带半导体器件SiC(碳化硅)或GaN(氮化镓)的技术却极大扩展了高压、高速的分布区间。如何精确表征功率器件高流/高压下的I-V曲线或其它静态特性，这就对器件的测试工具提出更为严苛的挑战。

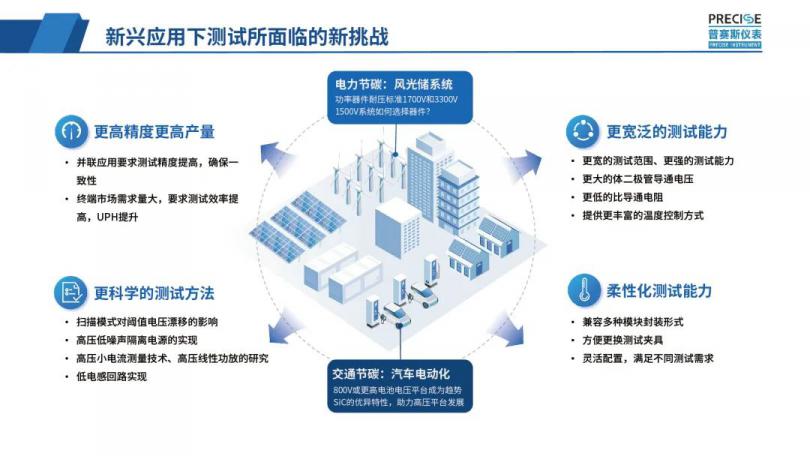

更高精度更高产量
并联应用要求测试精度提离，确保一致性
终端市场需求量大，要求测试效率提高，UPH提升
更宽泛的测试能力
更宽的测试范围、更强的测试能力
更大的体二极管导通电压
更低的比导通电阻
提供更丰富的温度控制方式
更科学的测试方法
扫描模式对阈值电压漂移的影响
高压低噪声隔离电源的实现
高压小电流测量技术、高压线性功放的研究
低电感回路实现
柔性化测试能力
兼容多种模块封装形式
方便更换测试夹具
灵活配置，满足不同测试需求

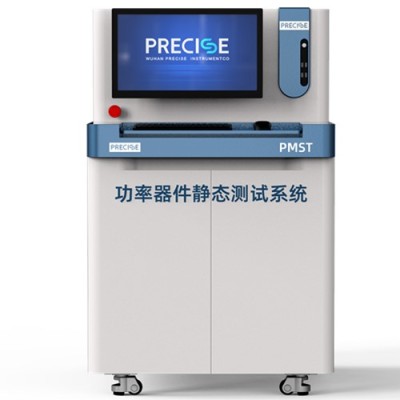

PMST系列SiC mos功率器件测试机半导体功率测试设备是武汉普赛斯正向设计，精益打造的高精密电压/电流测试分析系统，是一致能够提供IV，CV、跨导等丰富功能的综合测试系统，具有高精度、宽测量范围、模块化设计、轻松升级扩展等优势，旨在全面满足从基础功率二极管、MOSFET. BJT、 IGBT到宽禁带半导体SiC、GaN等晶圆、芯片、器件及模块的静态参数表征和测试，并具有着越的测量效率、一致性与可靠性。让任何工程师使用它都能变成行业专家。

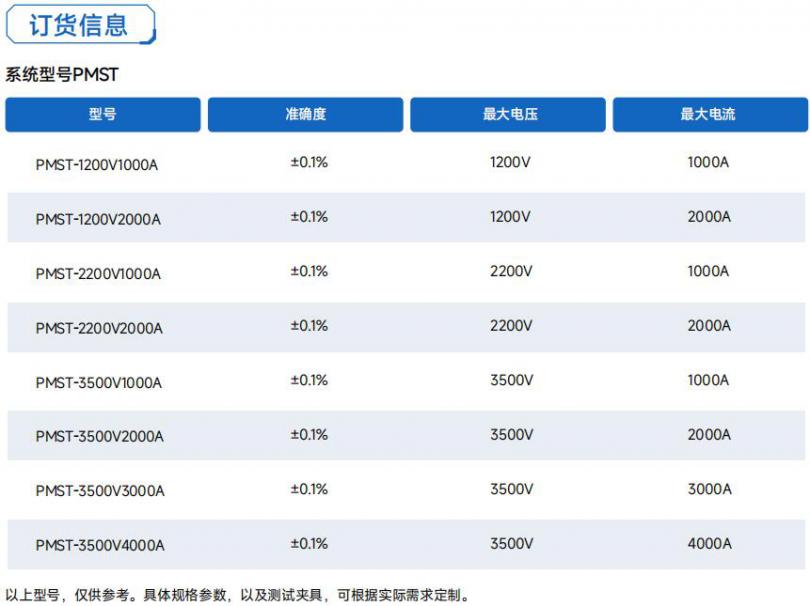

针对用户不同测试场景的使用需求，普赛斯全新推出PMST功率器件静态参数测试系统、PMST-MP功率器件静态参数半自动化测试系统、PMST-AP功率器件静态参数全自动化测试系统三款功事器件静态参数测试系统。详询一八一四零六六三四七六；
从实验室到小批量、大批量产线的全覆盖
从Si IGBT. SiC MOS到GaN HEMT的全国盖
从晶圆、芯片、器件、模块到PM的全覆盖

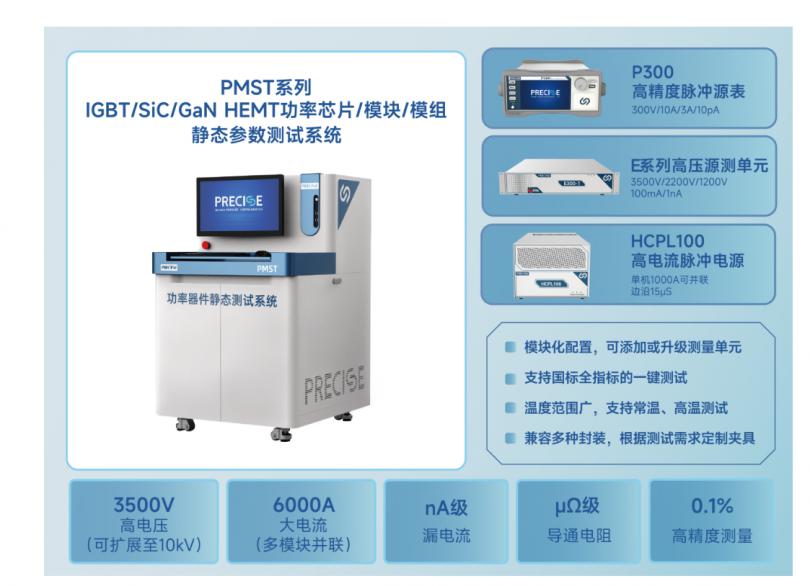

产品特点
高电压、大电流
具有高电压测量/输出能力,电压高达3500V(蕞大可扩展至10kV)
具有大电流测量/输出能力,电流高达6000A(多模块并联)
高精度测量
纳安级漏电流, μΩ级导通电阻
0.1%精度测量
模块化配置
可根据实际测试需要灵活配置多种测量单元系统预留升级空间,后期可添加或升级测量单元
测试效率高
内置专用开关矩阵,根据测试项目自动切换电路与测量单元
支持国标全指标的一键测试
扩展性好
支持常温及高温测试可灵活定制各种夹具
硬件特色与性能优势
大电流输出响应快，无过冲
采用自主开发的高性能脉冲式大电流源、高压源，输出建立过程响应快、无过冲。测试过程中，大电流典型上升时间为15us,脉宽在50-500μs之间可调。采用脉冲大电流的测试方式，可有效降低器件因自身发热带来的误差。
高压测试支持恒压限流，恒流限压模式
采用自主开发的高性能高压源，输出建立与断开响应快、无过冲。在击穿电压测试中，可设定电流限制或者电压限值，防止器件因过压或过流导致损坏。
SiC mos功率器件测试机半导体功率测试设备测试项目
集电极-发射极电压Vces，集电极-发射极击穿电压V(br)ces、集电极-发射极饱和电压Vcesat
集电极截止电流Ices、栅极漏电流Iges
栅极-发射极电压Vges、栅极-发射极阈值电压Vge(th)
输入电容、输出电容、反向传输电容
续流二极管压降Vf
I-V特性曲线扫描，C-V特性曲线扫描等
