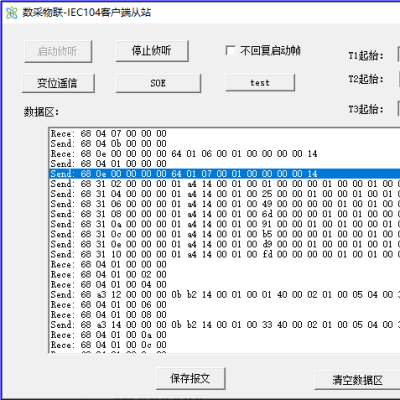

软件包含IEC104协议完整功能。遥信遥控 遥调 遥测等。
本协议国内编号DL/T634.5104-2002,简称IEC104规约,问答式规约,基于TCP/IP协议
应用环境(变电站与控制中心之间网络数据通信、一般采用平衡方式)帧格式(U格式帧、S格式帧、I格式帧)网络端口号(2404)
IEC104报文分析示例:
68启动帧
0E数据长度---控制域+运用服务长度:14
10控制域1--LSB发送序列号N(s)bit1~bit7,bit0:0
双点遥控报文08控制域2--MSB发送序列号N(s):2056
00控制域3--LSB接收序列号N(s)bit1~bit7,bit0:0
12控制域4--MSB接收序列号N(s):4608
680E10080012 2E 01 0600 0100 2E类型标识:46
01可变结构限定词VSQ--信息数目=1 SQ:0 非顺序(如:地址1,数据1,地址2,
数据2..)
016000 8106 00传送原因--[T bit7:0][P/N bit6:0][原因 bit5~bit0:6]:激活
01 00运用地址 低前,高后:1
遥控命令限定词格式:++++++++++双点遥控命令++++++++++
------遥控选择:激活
S/E QU(D6-D2)DCS(D1-D0)01 60 00信息对象地址:24577
81双命令DCO--S/E:1选择,QU(0:短脉冲时间),DCS(1开)
说明:S/E:=0 :执行 ------数据帧:I帧------
=1 :选择(预置)68启动帧
DCS =0 :不允许0E数据长度---控制域+运用服务长度:14
10控制域1--LSB发送序列号N(s)bit1~bit7,bit0:0
=1 :分08控制域2--MSB发送序列号N(s):2056
=2 :合00控制域3--LSB接收序列号N(s)bit1~bit7,bit0:0
=3 :不允许
12控制域4--MSB接收序列号N(s):4608
64类型标识:100
01可变结构限定词
总召唤报文VSQ--信息数目=1 SQ:0 非顺序(如:地址1,数据1,地址2,数据2..)
06 00传送原因--[T bit7:0][P/N bit6:0][原因 bit5~bit0:6]:激活
01 00运用地址 低前,高后:1
680E10080012 64 01 0600 0100 ++++++++++总召唤命令++++++++++
00 00 00信息对象地址:0
000000 1414召唤限定词QOI:20
