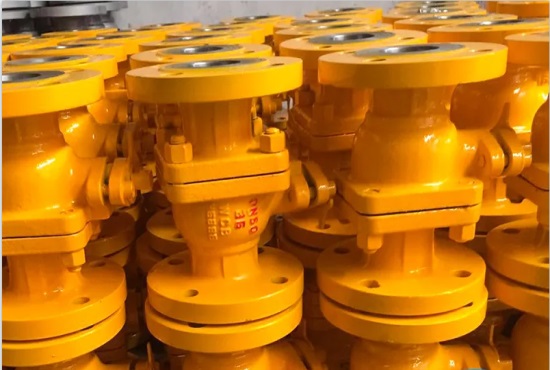

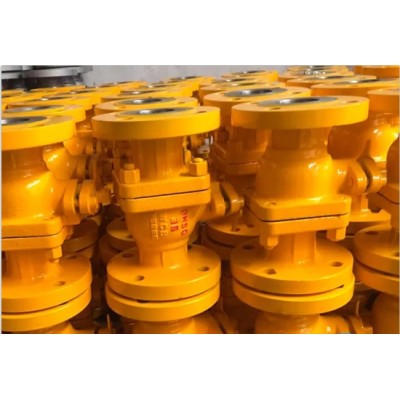

JBN-Q41N液化气球阀-定制放料阀
液化气球阀采用成形聚四氟乙烯填料,适用于大多数高中压燃气输送场合,手柄操作力矩平稳,O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能,大于DN150的球阀采用蜗轮驱动。
液化气球阀主要设计参数:
设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN150mm
公称压力:PN1.6、2.5、4.0MP。
液化气球阀主要性能参数:
公称压力
壳体试验
密封试验
适用介质
适宜温度
1.6
2.4
1.76
液化气、天然气等
-40~+80℃
2.5
3.75
2.75
4.0
6.0
4.4
液化气球阀主要零件材料: http://www.shjbn.net/yhqfmxl
阀体、阀盖
阀杆、球体
密封面
填料
WCB/不锈钢
不锈钢
不锈钢和聚四氟乙烯
聚四氟乙烯
液化气球阀主要连接尺寸
公称通径、
DN(mm)
Q41F-25型主要连接尺寸和外形尺寸(mm)
重量
(kg)
L
D
D1
D2
Z-фd
H
b
f
Do
15
130
95
65
45
4-14
103
16
2
100
3
20
140
105
75
55
4-14
112
16
2
160
4
25
150
115
85
65
4-14
123
16
2
160
5
32
165
135
100
78
4-18
150
18
3
250
8
40
180
145
110
85
4-18
156
18
3
250
11
50
200
160
125
100
4-18
172
20
3
350
14
65
220
180
145
120
8-18
197
22
3
350
20
80
250
195
160
135
8-18
222
22
3
450
28
100
320
230
190
160
8-23
253
24
4
450
36
125
400
270
220
188
8-25
286
28
4
600
62
150
400
300
250
218
8-25
275
30
4
800
80
