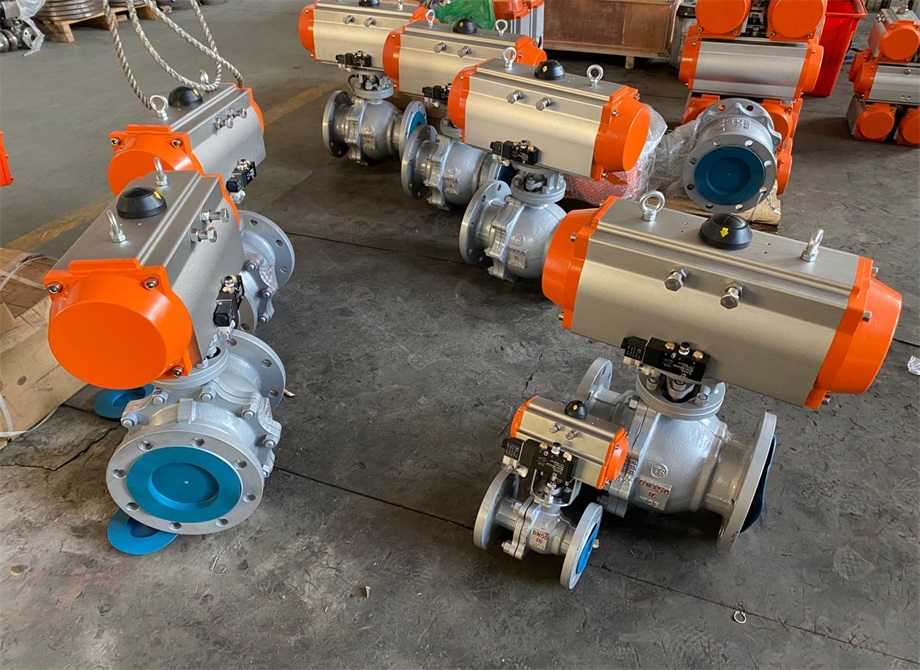

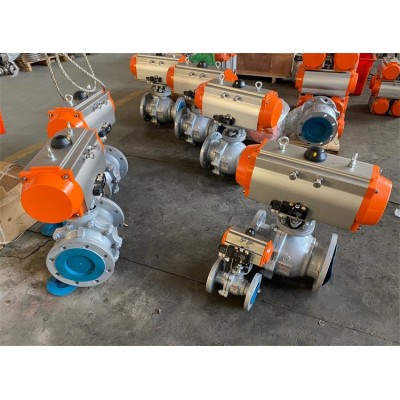

JBN-Q641F气动软密封球阀-专业生产非标放料阀
一、气动软密封球阀介绍
气动软密封球阀是一种转角为90°的旋转类阀门。密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。气动软密封球阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。
二、气动软密封球阀优点
气动软密封球阀具有连线简单、结构紧凑、动作稳定可靠等优点。
三、气动软密封球阀应用范围
六、气动软密封球阀主要外形和连接尺寸 单位Unit:(mm)
| ||||||||||
通径DN | L | D | K | D1 | n-Φd | b | f | H | W | |
mm | in | |||||||||
15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 185 | 140 |
20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 191 | 140 |
25 | 1″ | 150 | 115 | 85 | 65 | 4-Φ14 | 16 | 2 | 193 | 140 |
32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 16 | 3 | 212 | 164 |
40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 217 | 164 |
50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 260 | 190 |
65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 20 | 3 | 293 | 210 |
80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 20 | 3 | 325 | 247 |
100 | 4″ | 280 | 215 | 180 | 156 | 8-Φ18 | 22 | 3 | 380 | 276 |
125 | 5″ | 320 | 245 | 210 | 184 | 8-Φ18 | 22 | 3 | 468 | 348 |
150 | 6″ | 360 | 280 | 240 | 211 | 8-Φ22 | 24 | 3 | 510 | 378 |
200 | 8″ | 400 | 335 | 295 | 266 | 12Φ22 | 24 | 3 | 655 | 432 |
