蒸汽疏水阀概述:

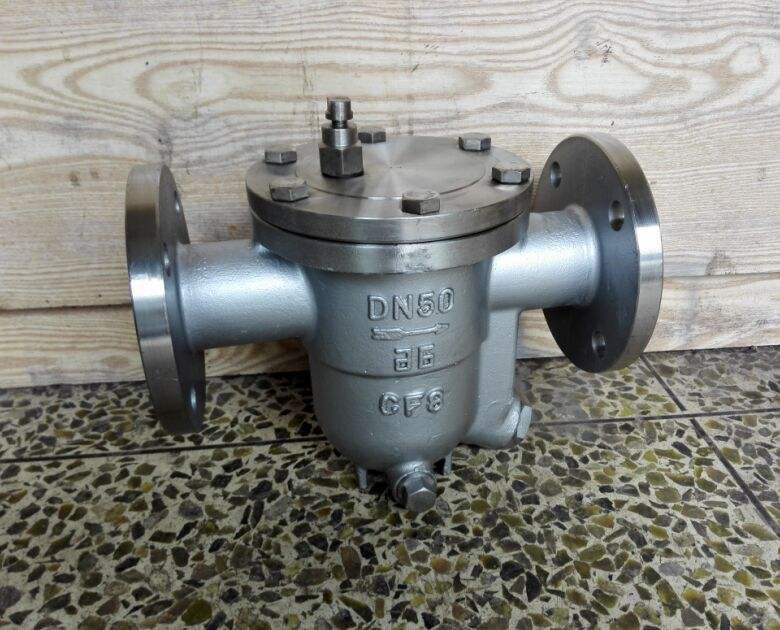

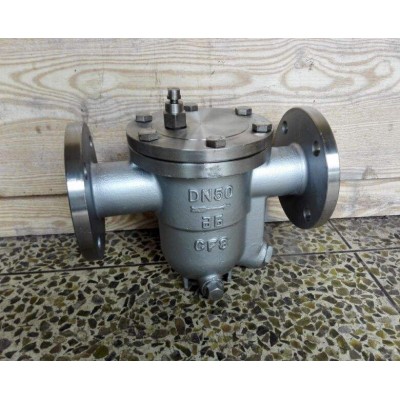

CS41H蒸汽式疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
能连续排水、性稳定、排水量大、漏水量小。
蒸汽疏水阀零部件材料:http://www.shjbn.net/ssfxl
阀体材料 | 铸铁、碳钢WCB、不锈钢304 |
阀盖材料 | 铸铁、碳钢WCB、不锈钢304 |
阀座球材料 | 不锈钢304 |
过滤网 | 不锈钢304 |
蒸汽疏水阀法兰连接外形尺寸: GB、JB
蒸汽疏水阀螺纹连接外形尺寸: GB、JB
尺寸 | 型号Type | CS11H-16C | |||||
口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
H1 | 103 | 103 | 103 | 108 | 108 | 108 |
