JBN-不锈钢针型阀-生产定做非标放料阀
不锈钢针型阀产品详情 |

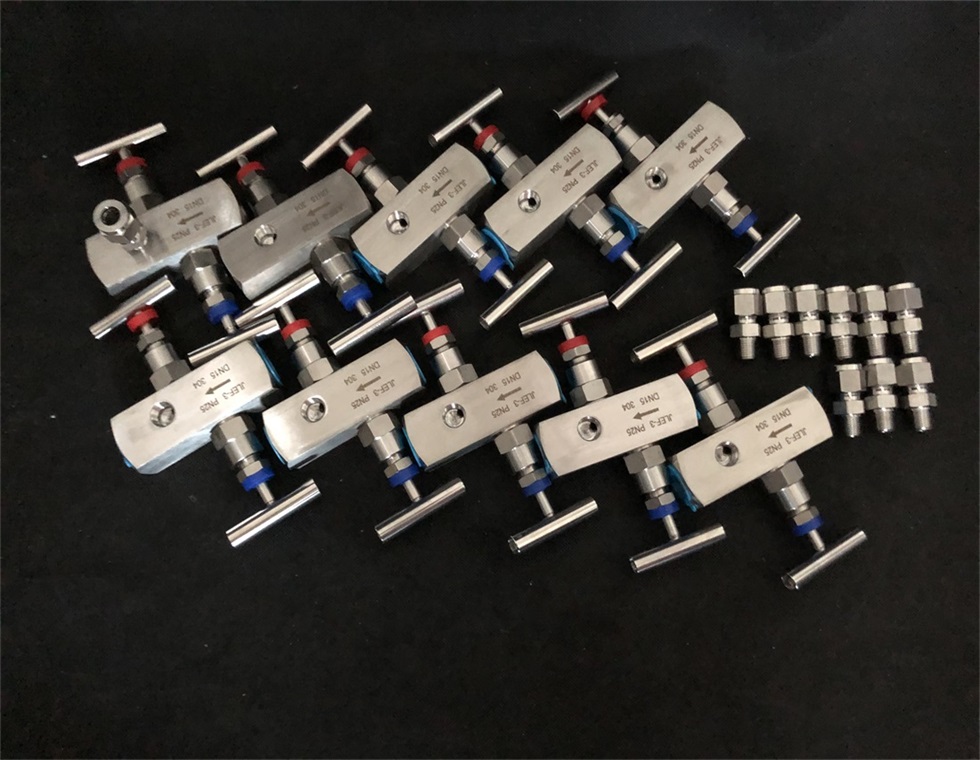

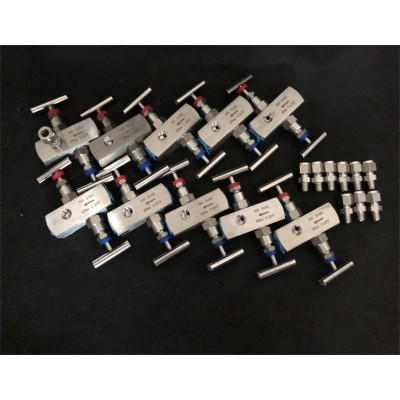

J21W、J23W不锈钢针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。 不锈钢针型阀主要零部件材料 http://www.shjbn.net/zxfxl 零件名称阀杆、阀盖阀杆、阀瓣填料J21W-16P铬镍不锈钢铬镍不锈钢聚四氟乙稀、柔性石墨J21W-160优质碳钢铬不锈钢不锈钢针型阀主要性能规范 型号公称压力(MPa)试验压力(MPa)工作压力(MPa)工作温度(℃)适用介质壳体(MPa)密封密封(气)J21W -161.62.41.760.61.6P≤540℃液化石油气水、酸、蒸汽、油品等J21W 40P4.06.04.40.64.0J21W-16016.024.017.60.616.0C≤425℃J21W -320P32.048.035.20.632.0不锈钢针型阀主要外型及连接尺寸 公称直径(mm)尺寸重量(Kg)DoD1D2LH1H2M6651461409610620×1.50.91080181016011512524×1.51.1815100221518012213230×22.020110281822015616636×23.525140332223016918039×24.3 |
