用途:
PS 型带格栅破碎机是为处理混在下水道中的固体物质而开发的新型污水处理设备。该机能将混在下水道中的布片、木片、空瓶罐等固体物由格栅截留送到破碎机中粉碎，而水从格栅中流过，以防止下水道水处理设备的堵塞，保证下水道水处理设备正常运行。本机主要适用于污水处理厂和中转泵站。
本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

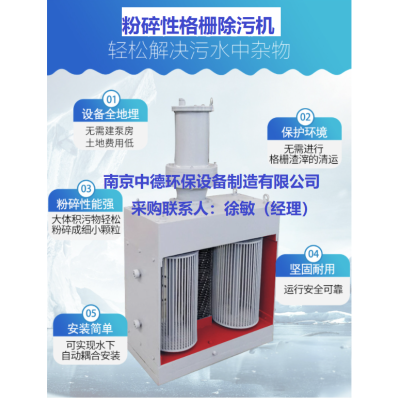

特点:
1 在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。
2 破碎性能优良，具有过载保护功能，运行安全可靠，可自动控制。
3 背耙式捞污方式，避免栅缝被堵塞。
4 安装及维修保养简单。
结构:

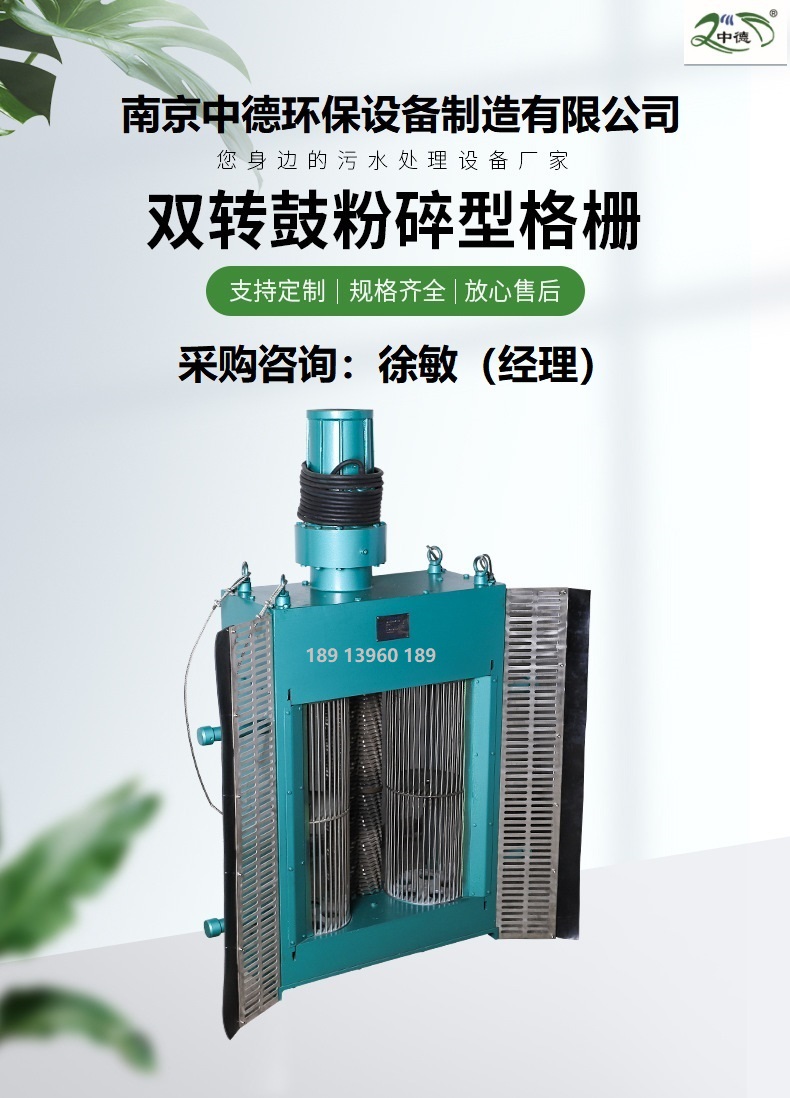

本机主要由圆形格栅、立式破碎机、电控箱等构成。

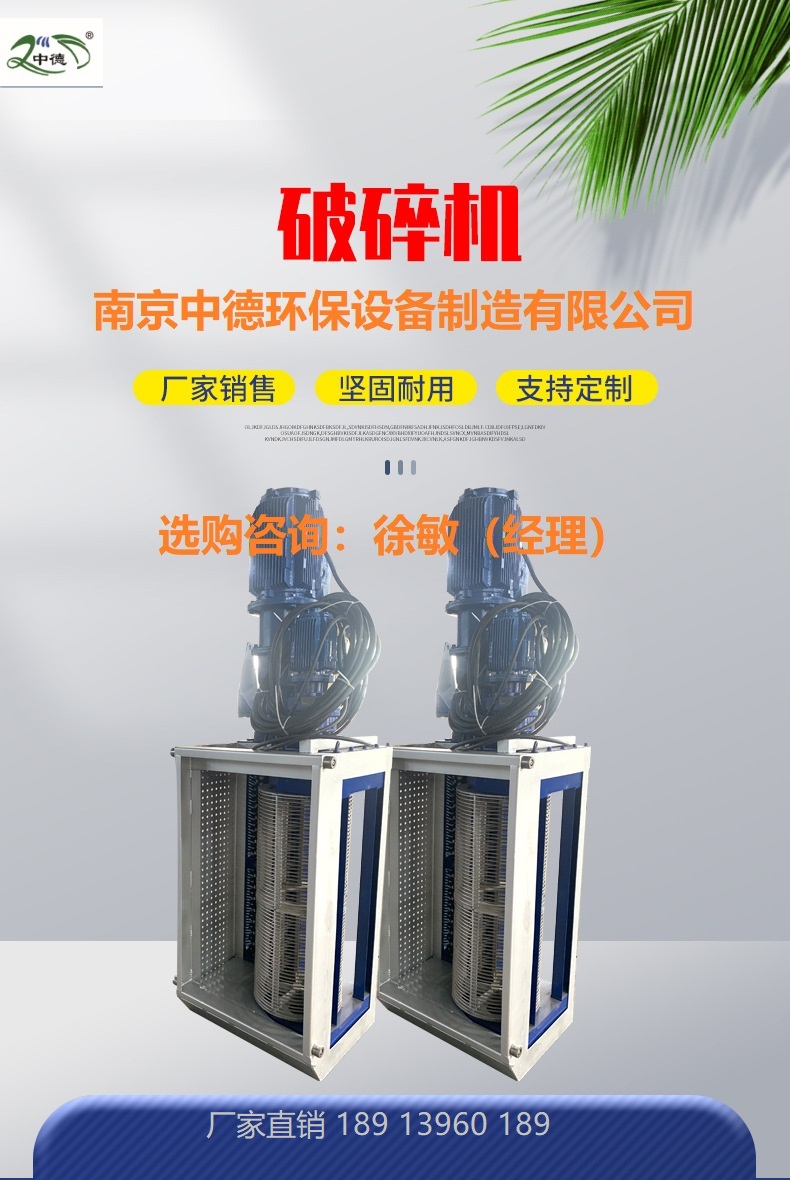

在驱动部件带动下，圆形格栅的齿耙作圆周运动，将被圆形栅条截留的水中杂物，送至破碎机，而水从格栅中流过。破碎机驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
转鼓式粉碎型格栅除污机用于污水处理厂圆形二沉池，将沉降在池底的污泥刮集至一组沿半径方向布置的吸泥管管口，再通过中心排泥管排出，以便污泥回流或浓缩脱水，同时将池面的浮渣撇向集渣斗，通过集渣斗排出池外，以便进一步处理。
二、特点：
转鼓式粉碎型格栅除污机系列吸泥机是在消化引进设备的基础上设计的新一代吸泥机，具有以下著特点：
1.结构简单、重量轻：由于采用半桥式，只有一套驱动装置，而且主梁兼作输泥槽，与目前国内大量使用的全桥式吸泥机比，重量著下降;
2.节约运行费用、维护管理方便：由于采用虹吸管将泥槽的污泥经不旋转的中心泥罐排至中心排泥管，没有动密封，杜绝了上清液短流，既避免了回流泵能耗的浪费，又保证了回流污泥的浓度，为生化工艺正常运行创造条件。同时，也根除了由于动密封而带来的维护工作;
3.可选新型的传动装置，驱动装置中关键部件—减速器采用先进的轴装式，无须对中，不用 联轴器，结构紧凑、效率高、重量轻;
4.可配置过扭保护机构，当扭矩达到设定值时自动报警停机，安全可靠。
三、构造及工作过程：
转鼓式粉碎型格栅除污机系列如图1所示为周边传动虹吸式，由兼作输泥槽的主梁、吸泥管系、虹吸抽空系统、中心泥罐、中心回转轴承、驱动装置、撇渣装置、集电器、控制柜等构成。
主梁由置于周边的驱动装置带动，绕池中心轴线旋转，沉积在池底的污泥由刮泥板刮集至各吸泥口，在液位差的作用下，污泥经吸泥口，输泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每个吸泥管上端设有调节器，以调节各吸泥管的流量分配。同时，液面上的浮渣向随主梁旋转的撇渣板和周边浮渣挡板形成的渐缩区域内集中，至其封闭边—刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮至集泥斗。
