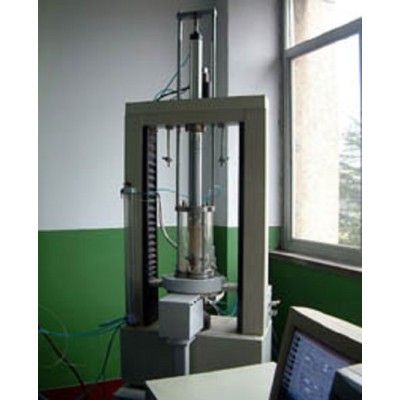

西安力创(LETRY)微机控制非饱和土γ射线三轴试验系统,是一种微机控制静态三轴试验机与γ射线探测技术相结合的多功能试验系统。在西安理工大学科研人员多年突破性实验的基础上,由力创公司倾力研制而成的,其测试控制手段和自动化程度在国内行业中处于领先水平,为研究非饱和土各种力学特性提供了新的思路和试验手段。
本试验系统是一套多功能静态土试验设备,可满足以下使用:
1、能够在三轴应力应变条件下试验,完全可用于土工常规三轴试验(即对饱和土的静三轴试验);
2、能够同步地测定一定应力条件下试样沿高度(即纵向)各点上的湿度、密度和应变(轴向应变、侧向或径向应变、体变);
3、能够在浸水条件下测定入渗过程中试样沿高度(即纵向)各点上的湿度、密度和应变(轴向应变、径向应变、体变);
4、能够在力与浸水共同作用条件下测定试样沿高度各点上的湿度、密度和应变(轴向应弯、径向应变、体变);
5、能够测定在上述各条件下试样沿高度(即纵向)各点上的孔隙水压力和孔隙气压力。
主要技术参数
1、轴向负荷:10kN
2、轴向负荷精度:优于±0.5% F.S.
3、轴向位移:150mm
4、轴向位移(变形)精度:0.1%F.S. 分度值:3/50000mm
5、周围压力量程:1Mpa;测量精度:±0.5%F.S.
6、反压力量程:1Mpa;测量精度:±0.5%F.S.
7、孔隙水压力量程:±0.5Mpa;测量精度:±0.5%F.S.
8、孔隙气压力量程:1Mpa;测量精度:±0.5%F.S.
9、体变量程:50;测量精度:±0.5%F.S. 分度值:0.1
10、轴向应变控制加载速度0.001—0.03mm/min
11、轴向应力控制加载速度500—1500N/min
12、三轴压力室压力:0-1Mpa
13、试样尺寸:φ39.1×80mm,φ61.8×125mm
14、多通道多参数全数字闭环控制,自动调节系统的PID值,采用高分辨率的反馈采样和信号调节技术
15、可选择力(应力)、变形(应变)、位移等多种控制方式
16、试验机控制系统能自动标定试验机准确度、能够自动调零
17、全数字显示σ1、σ3、ε1、ε3、εv、ua、uw等多个工程量,多通道并行独立完成测量、显示、控制任务。
18、试验软件支持Win10及各种版本Windows操作系统,界面友好,操作简单,能完成试验条件、试样参数等设置、试验数据处理。试验数据能以多种文件格式保存,试验结束后可再现试验历程、回放试验数据,可导入在Word、Excel、Access、Matlab等多种软件下,进行统计、编辑、分类、拟合试验曲线等操作,试验完成后,可打印出试验报告。
