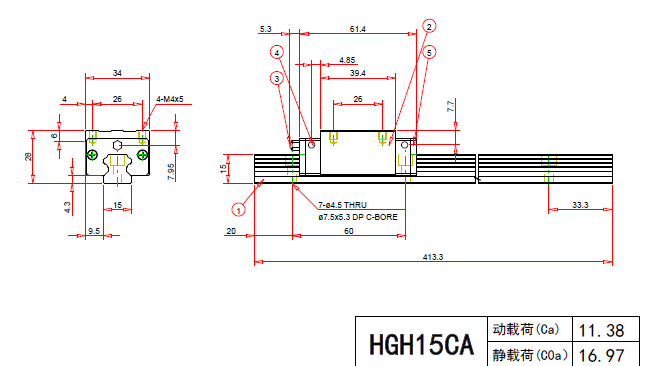

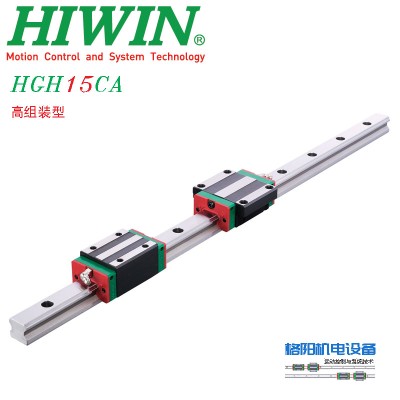

型号:HGH15CA
HG系列―重负荷型滚珠直线导轨
HG 系列直线导轨,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提昇了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷直线导轨,即为基于此理念开发之产品。
HG 系列直线导轨特点
(1) 自动调心能力
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而得到高精度稳定的平滑运动。
(2) 具有互换性
由于对生产製造精度严格管控,直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。
(3) 所有方向皆具有高刚性
运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。
HG系列直线导轨(精密级现货)
HGR15-R1000-H,HGR20-R1000-H,HGR25-R1000-H,HGR30-R1000-H
HGR35-R1000-H,HGR45-R1000-H,HGR55-R1000-H,HGR65-R1000-H
HGH系列重负荷滑块(精密级现货)
HGH15CAZ1H,HGH20CAZ1H,HGH25CAZ1H,HGH30CAZ1H,HGH35CAZ1H,HGH45CAZ1H,HGH55CAZ1H,HGH65CAZ1H
上银HG系列高组装型号
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
