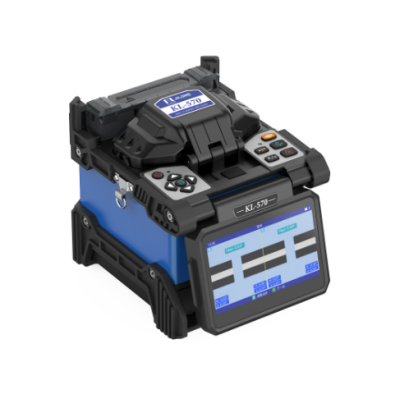

KL-570吉隆光纤熔接机产品特点
4.3英寸高清LCD显示屏
纤芯对准，五码达
全自动熔接，全自动加热
电极可熔接5000次
6800毫安锂电池，一次充电可以熔接加热3000次
KL-570吉隆光纤熔接机技术参数：
调芯方式 | 纤芯对准 |
适用光纤类型 | SM(ITU-TG.652&G.657)/MM(ITU-T G.651)/ DS(ITU-T G.653)/ NZDS(ITU-T G.655) |
光纤种类 | 0.25~3.0 mm/皮线光缆 |
光纤夹具 | 可替换通用夹具 |
光纤直径 | 包层直径: 80-150um，涂覆层直径:100~10o0um |
切割长度 | 8~16 mm |
熔接模式 | 可达128组 |
熔接损耗 | SM: 0.02dB /MM: 0.01dB / DS: 0.04dB / NZDS: 0.04dB /G.657: 0.02dB |
回波损耗 | >>60dB |
熔接时间 | 6秒(SM G652 Quick模式) 标准熔接时间8秒 |
损耗估算 | 支持 |
加热时间 | 18秒(SM G652 250um 40mm热缩管快速情况下)用户可调整 |
适用热缩长度 | 20mm,30mm, 40mm,50mm, 6Omm |
加热模式 | 32组 |
电池容量 | 6800毫安时锂电池,每次充电支持约300次熔接+加热 |
电极寿命 | 约5000次放电 |
自动开始 | 熔接/加热 |
光纤自动识别 | / |
自动放电校准 | 根据环境温度、气压变化自动校正 |
结果存储 | 10,000组熔接数据或2,000组熔接图像 |
拉力测试 | 1.96~2.25N |
操作条件 | 海拔:0~5,000米，相对湿度:0~95%，-20~50°℃，风速:15米/秒 |
存储条件 | 相对湿度0~95% , -20~60°℃温度 |
显示屏 | 4.3”英寸高清LCD显示屏 |
放大与显示 | AC lnput 100-24oV, DC lnput 9-14V |
电源供电 | AC lnput 100-24oV, DC lnput 9-14V |
端口 | uSB2.0 |
主机重量 | 1.6kg 不含电池 / 1.9kg 含电池 |
主机尺寸 | 143H x 136W x 155D mm (含防震保护套) |
KL-570吉隆光纤熔接机装箱清单：
熔接机主机，光纤切割刀，剥纤钳，皮线钳，酒精瓶，备用电极，电池，充电器，冷却支架，携带箱带切割刀操作台
