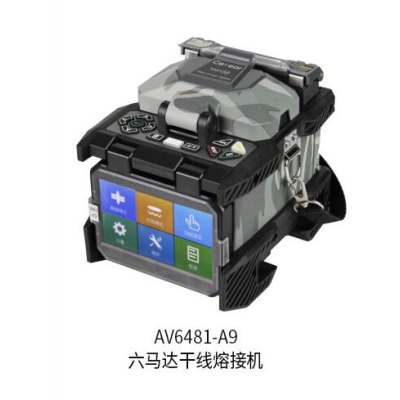

AV6481A9光纤熔接机是一款小型化光纤熔接机,主要用于普通通信光纤的接续和保护。强大的功能和超低的熔接损耗使其满足各种环境的光纤接续应用:产品的小型化与轻量化是本产品的主要特点;环境适应性强、可靠性高,防尘、防水、防摔;提供多种熔接模式和加热模式参数组,满足用户各种熔接需求;采用了陶瓷V型槽,使得放置光纤更加方便和准确,且便于清洁,维护更方便;具备双向熔接功能,带触摸屏的显示器,配以全新设计的图形化的菜单界面,方便用户熔接操作;大容量可插拔模块化锂电池为长时间野外工作提供了可靠保障;环境自动补偿系统提升了设备适应恶劣外界环境变化的能力,为在不同环境下获得低损耗接续的一致性提供了保证。
AV6481A9光纤熔接机主要特点
体积小、重量轻
7s快速熔接、25s加热
320倍图像放大、5mm超短切割长度光纤熔接
300组熔接模式、10000组熔接记录/64幅图片
陶瓷压脚、陶瓷V型槽、多合一夹具
双向熔接,自动熔接,智能热缩
USB和SD卡接口,U盘自动软件升级
内置模块化锂电池,熔接和加热循环至少220次
GUI 图形化界面及触摸屏设计,操作更简便
防尘、防水、防摔,环境适应性强
AV6481A9光纤熔接技术参数
产品型号 | AV6481A9光纤熔接机 |
马达数量 | 六马达 |
对准方式 | 纤芯对准、包层对准、手动对准 |
适用光纤 | 符合ITU-T G.651~653、G.655、G.657规定的普通光纤、皮线和跳线 |
光纤直径 | 包层:80~150μm,涂覆层:0.1~3mm |
切割长度 | 5~16mm(被覆光纤直径≤250μm);10mm(被覆光纤直径:0.25~3mm) |
熔接损耗(典型值) | 0.02dB(SMF/BIF);0.01dB(MMF);0.04dB(DSF);0.04dB(NZDSF) |
回波损耗 | 优于60dB |
熔接时间(典型值) | 7s(快速模式) |
加热时间(典型值) | 28s(60mm热缩管) |
拉力测试 | 1.96~2.25N |
热缩套管 | 60mm、40mm和一系列热缩套管 |
图像显示 | 高性能4.3英寸液晶屏 |
放大倍数 | 320倍/88倍、700倍缩放 |
熔接记录 | 10000组/64幅图像 |
远程维护功能 | 支持 |
电池容量 | 11.1V,6400mAh |
电池寿命 | 循环充电次数达300~500次,客户自己可更换 |
电极寿命 | 典型值4000次,客户自己可更换 |
施工照明 | 内置高亮度、宽范围照明灯 |
工作环境 | 温度:-10~50℃;湿度:0~95%RH;海拔:0~6000m |
操作界面 | GUI图形化用户操作界面 |
外部电源 | AC:100~240V,60Hz,0~1.5A;DC:10~15V |
外部接口 | USB / SD |
外形尺寸 | 120mm(宽)×130mm(高)×154mm(深)(不含橡胶防震垫) |
重 量 | 1.8kg(无电池),2.1kg(含电池) |
主机:AV6481A9光纤熔接机标配:
序号 | 名称 | 说明 |
1 | 熔接机主机AV6481A9 | 1台 |
2 | 用户手册 | 1本 |
3 | 光纤切割刀 | 1把 |
4 | 米勒钳CFS-2 | 1把 |
5 | 备用电极 | 1对 |
