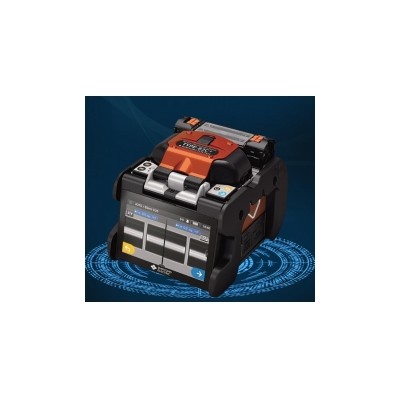

住友TYPE-82C+光纤熔接机，采用超大容量电池，同时可完成熔接.加热300次，5.0寸高清电容触摸屏，智能GUI图形操作系统，熔接更快，只需5秒，加热8秒，无线网络连接功能。
TYPE-82C+住友光纤熔接机标配包括：
主机TYPE-82C+、充电电池BU-16、电源适配器ADC-16、电源线、备用电极、快速参考指南、光纤切割刀FC-6S+、热缩管冷却台、USB数据线、携带箱。
住友新干线光纤熔接机TYPE-82C+产品特点：
1.高清显示屏幕：5.0英寸触摸屏彩色LCD显示器
2.大容量锂电池：6400毫安，可熔接加热300芯
3.快速熔接加热时间：熔接5秒，加热8秒（采用双加热炉设计）
4.高精度光纤切割刀，外观防尘，防水，防摔设计，操作灵敏度更好
5.具备WIFI无线网络连接功能
TYPE-82C+住友光纤熔接机技术规格
项目 | TYPE-82C+ | |||
适用光纤 | 材料 | 石英玻璃纤维 | ||
种类型号 | SMF(ITU-T G.652)、MMF（ITU-T G.651)、 DSF((ITU-T G.653)、NZDSF((ITU-T G.655)、 BIF(ITU-T G.657)、EDF | |||
光纤直径 | 包层直径：80~150μm、涂层直径：100μm~1000μm | |||
适用光纤或光缆尺寸 | Φ1，000μm以下 | 皮线光缆（2.0X3.1mm) 室内光缆（2.0X2.0mm) | ||
切割长度 | 5~16mm | 10mm | ||
标准性能 | 熔接损耗（标准）1 | SMF:0.01dB、MMF:0.01dB DSF:0.03dB、NZDSF:0.03dB | ||
熔接循环时间（标准） | 5秒（快速模式）、7秒（SMF标准模式） 7秒（AUTO模式） | |||
加热循环时间（标准） | 8秒 | |||
熔接和加热循环 2 | 约310次 （BU-16大容量锂电池） | |||
光纤视图和放大倍数 | 两个CMOS摄影机观测 | X或Y单轴视图380X（缩放760倍） | ||
X和Y双轴视图380倍 | ||||
程序 | 熔接程序 | 300组，其中初始预置74组，客户设置226组 | ||
加热程序 | 100，其中初始预置27组，客户设置73组 | |||
功能 | 损耗推定 | 已提供 | ||
熔接图像/熔接数据存储 | 可存储200张图像/10,000个熔接数据（机身内存） 可存储50,200张图像/20,000个熔接数据（8G SD卡） | |||
张力测试 | 1.96-2.09N(200gf) | |||
熔接衰减 | 0.1dB至15dB、增量为0.1dB | |||
250μm、900μm松紧套光纤通用夹钳 | 已提供 | |||
双面式涂层夹 | 已提供 | |||
双自动独立加热器 | 已提供 | |||
可选型加热器操作 | 已提供 | |||
快速上手用户培训视频 | 已提供 | |||
自动光纤识别 | SMF/MMF/DSF/NZDF/BIF/Other | |||
自动放电校正 | 针对环境条件变化自动校正 | |||
放电试验 | 已提供 | |||
显示剩余熔接和加热次数 | 已提供（电池模式） | |||
远程互动维护 | 已提供 | |||
无线网络连接（可选） | 可提供 | |||
尺寸/重量 | 尺寸 | 128W*154D*130H(不含防震橡胶） | ||
重量 | 1.9kg（不包括电池）、2.2kg(包括电池） | |||
显示器 | 5.0英寸触摸屏彩色LCD显示器 | |||
端子 | DC输出 | DC12V(用于JR-6) | ||
USB输出 | USB2.0(mini-B型） | |||
存储媒体 | SD/SDHC存储卡（可支持32GB） | |||
电源 | AC输入 | 100~240V、50/60Hz(ADC-16) | ||
DC输入 | 10~15V | |||
电池模块 | 锂离子10.8V、6,400毫安(BU-16) | |||
工作条件 | 海拔0~6,000m、温度-10~+50℃、湿度0~95%（无结露）、风速15m/s以下 | |||
存放条件 | 温度-40~+80℃、湿度0~95%（无冷凝）、电池-20~+30℃（长期） | |||
电极寿命 | 3,000次弧光放电 3 | |||
软件升级 | 网络升级 | |||
数据管理 | 通过专用电脑软件，可存储，编辑，分析数据 | |||
1：当所使用光纤与Sumitomo 光纤一致时。2：熔接和加热循环可能根据电池状态和工作环境而改变。
3：在实验室条件下得出数据，电极寿命可能根据工作环境受到影响。
TYPE-82C+光纤熔接机环境耐性
试验详情 | |
抗震性 | 76CM的5面跌落（除上面方向） |
防护试验 | 国际测量标准IK07等级 |
防水性 | 满足IPx2国际防水标准（4个呈15°倾斜的表面每个表面暴露在以3mm/min速度滴下的水中持续至少25分钟后正常运转） |
防尘性 | 满足IP5x国际防尘标准(在装有粒径25μm以下尘埃的设备内放置8小时候可正常运转） |
