1 产品概述
DAQ-GP-485PIA光伏接口转接器(以下简称转接器)是我公司针对光伏发电领域国家电网公司需求设计的,光伏接口转接器是配合光伏规约转换器,实现逆变器发电、用电信息采集的设备。支持锦浪、古瑞瓦特、固德威、华为、奥太、阳光电源、正泰、三晶、首航、迈格瑞、爱士惟、禾望等光伏逆变器厂家。用于单个逆变器用电信息采集系统、厂家云平台双主站登录切换。将逆变器原1路通信RS485端口扩展成两路,在其中一路保证厂家云平台通信不受影响的情况下,另一路RS485端口连接到光伏规约转换器,实现两个主站均可正常采集、下发控制指令等。
切换结构采用ARM单片机MCU控制,实现通道选择。默认选择厂家RS485通信信道,规约转换器通信时,发送投切指令,切换到电网 RS485通道,通信完成后再切换到厂家通信通道。转接器宜采用统一主体结构,通过更换匹配逆变器接口的航插线实现不同接口逆变器通信及控制。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品,还有细致、周到的技术支持服务!!!( =^_^= )
本产品,现场只需普通工人接电安装即可! 无需调试!
我们免费提供远程指导,远程配置调试服务,将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务!
3 执行标准
DL/T698.31-2010《电能信息采集与管理系统 第3-1部分 电能信息采集终端技术规范–通用要求》
DL/T698.35-2010《电能信息采集与管理系统 第3-5部分 电能信息采集终端技术规范–低压集中抄表终端特殊要求》
Q/GDW1375.3—2013 《电力用户用电信息采集系统型式规范 第三部分:采集器型式规范》
Q/GDW1374.2—2013《电力用户用电信息采集系统技术规范 第二部分:集中抄表终端技术规范》
《面向对象的用电信息采集通信协议》
《国网山东省电力公司技术规范书固化分布式光伏通信规约转换器通信接口转接器》
《低压电力线宽带载波通信互联互通系列技术规范》
4 产品特性参数
4.1 结构特性
l 安装方式:导轨式
l 材质:PC塑料(外壳)
l 尺寸:90mm*80mm*74mm
4.2 电气特性
l 供电方式:DC5~24V
l 工作功耗:小于5W
4.3 工作环境特性
l 温度-25℃~70℃,极限温度-40℃~70℃
4.4 通讯特性
采用RS485进行通信。RS485接口通信波特率默认9600bps,校验方式为无校验、数据位为8位、停止位为1位,能够自适应逆变器485接口速率,实现串口自动匹配。
5 现场安装
5.1 安装形式

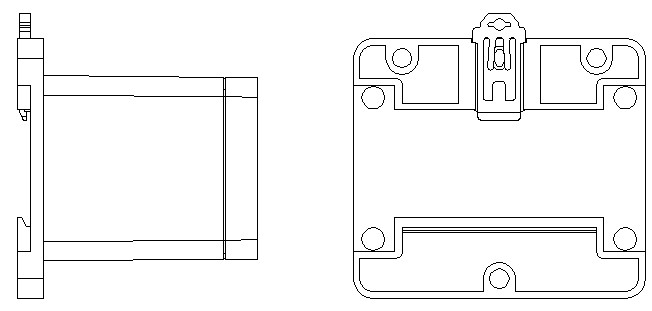

现场安装示意图
转换器采用导轨式安装,安装方便可靠

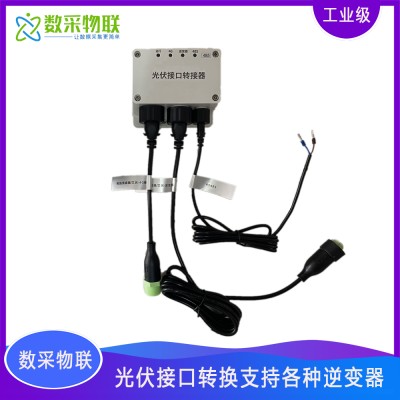

5.2 端口定义
1号接口:将原逆变器4G模块(采集棒)安装到该位置。
2号接口:航插安装至对应光伏逆变器4G模块(采集棒)的原安装置(转接器含1.5米线缆)。
3号接口:接线至对应光伏规约转换器的RS485接口(转接器含1.5米线缆)。
5.3 安装接线注意事项
RS485线接线常见问题:
转接器RS485线与其它设备RS485线接反;
转接器RS485线A和线B短路;航插未安装到位。
6 产品中有害物质的名称及含量项
7 运输存贮
本产品在运输和拆封时不应受剧烈冲击。库存和保管应在原包装条件下存放在支架上,叠放高度不超过5层,保存的地方应该清洁,环境温度不超过-45℃〜+85℃,相对湿度不超过75%,空气中不含腐蚀性气体和霉菌。
8 注意事项
如有下列情形之一者,虽在保修期内,恕不给予免费维修:
1、因使用不当或使用错误引起的产品故障或损坏。
2、因擅自改装产品或经不当修理所引起的产品故障或损坏。
3、因人为原因引起的产品故障或损坏。
4、因地震、火灾、水灾或其它等不可抗力造成的产品故障或损坏。
产品发生故障时,请速与我公司客服取得联系。感谢合作!
