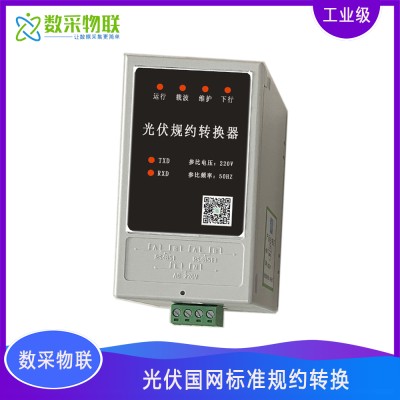

1 产品概述
DAQ-GP-485HPLC光伏规约转换器（以下简称转换器）是我公司针对光伏发电领域公司需求设计的。光伏规约转换器是对光伏逆变器发电、用电信息采集的设备。用于采集多个或单个光伏逆变器的电能信息，并可与集中器交换数据的设备。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户的云平台。
免费提供物联网方案咨询服务！
3 执行标准
DL/T698.31-2010《电能信息采集与管理系统 第3-1部分 电能信息采集终端技术规范–通用要求》
DL/T698.35-2010《电能信息采集与管理系统 第3-5部分 电能信息采集终端技术规范–低压集中抄表终端特殊要求》
Q/GDW1375.3—2013 《电力用户用电信息采集系统型式规范 第三部分：采集器型式规范》
Q/GDW1374.2—2013《电力用户用电信息采集系统技术规范 第二部分：集中抄表终端技术规范》
《面向对象的用电信息采集通信协议》
《国网山东省电力公司技术规范书固化分布式光伏通信规约转换器通信接口转接器》
《低压电力线宽带载波通信互联互通系列技术规范》
4 产品特性参数
4.1 结构特性
l 安装方式：导轨式
l 材质：PC塑料（外壳）
l 尺寸：108mm*62mm*70mm
4.2 电气特性
l 供电方式：AC220V
l 工作功耗：小于5W
4.3 工作环境特性
l 温度-25℃～70℃，极限温度-40℃~70℃
4.4 指示灯特性
运行 | 运行状态指示灯，红色，灯亮一秒灭一秒交替闪烁表示转换器正常运行，灯常灭表示未上电。 |
载波 | 载波通信状态指示灯，红绿双色，红灯闪烁表示转换器载波通道接收数据，绿灯闪烁表示转换器载波通道发送数据。 |
维护 | 维护状态指示灯，红绿双色，红灯闪烁表示转换器维护通道接收数据，绿灯闪烁表示转换器维护通道发送数据。 |
下行 | 下行通信状态指示灯，红绿双色，红灯闪烁表示转换器下行通道接收数据，绿灯闪烁表示转换器下行通道发送数据。 |
4.5 通讯功能特性
l 具2路RS485口，用于接电能表计的RS485口或光伏逆变器接口
l 具有低压电力线载波，用于转发集中器的通讯命令
l 具有蓝牙通信，用于现场维护
4.6 通讯组网功能特性
采用载波或双模方式组网。根据所采用载波或双模技术的不同，支持带地址工作和不带地址工作两种工作模式。
5 现场安装
5.1 安装形式

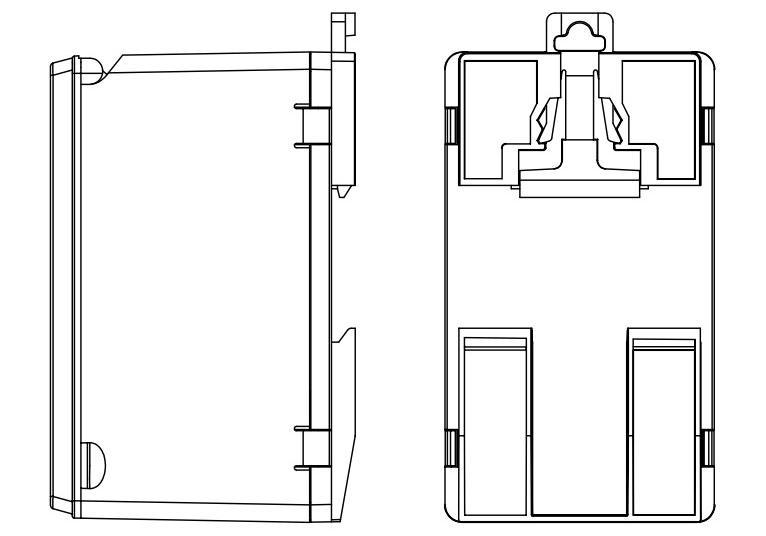

现场安装示意图
转换器采用导轨式安装，安装方便可靠
5.2 端口定义
L:交流 220V 电源L相输入;
N:交流 220V电源N相输入;
RS485I-A:RS485路通信线A;
RS485I-B:RS485路通信线 B;
RS485II-A:RS485第二路通信线A;
RS485II-B:RS485第二路通信线B
5.3 安装接线注意事项
电源线接线常见问题：
转换器电源线缆和电源接触不良；转换器电源线缆不应接到380V电上；电源线严禁接到RS-485信号线上。
RS-485线接线常见问题：
转换器RS-485线与电表RS-485线接反；转换器RS-485线A和线B短路；
485总线短路；个别电表或光伏逆变器接口RS-485线未接入485总线； 2只以上转换器下的485总线接一起。

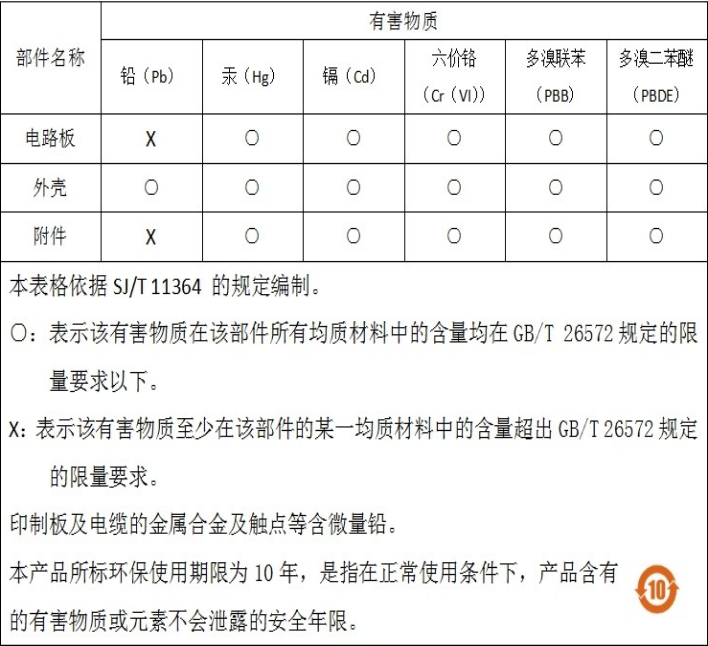

6 产品中有害物质的名称及含量项
7 运输存贮
本产品在运输和拆封时不应受剧烈冲击。库存和保管应在原包装条件下存放在支架上，叠放高度不超过5层，保存的地方应该清洁，环境温度不超过-45℃〜+85℃，相对湿度不超过75%，空气中不含腐蚀性气体和霉菌。
8 注意事项
如有下列情形之一者，虽在保修期内，恕不给予免费维修：
1、因使用不当或使用错误引起的产品故障或损坏。
2、因擅自改装产品或经不当修理所引起的产品故障或损坏。
3、因人为原因引起的产品故障或损坏。
4、因地震、火灾、水灾或其它等不可抗力造成的产品故障或损坏。
产品发生故障时，请速与我公司客服取得联系。感谢合作！
