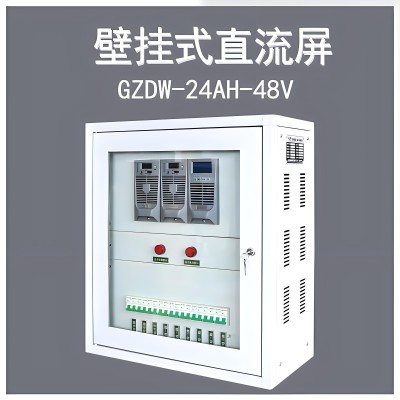

供应壁挂式直流屏GZDW-12AH/20AH/24AH/33AH/40AH/220V/110V/48V



单价 2500.00 / 件对比
销量 暂无
浏览 141
发货 浙江杭州付款后3天内
库存 1000件起订1件   限购1000件
品牌 华硕
型号 GZDW-24AH/48V
柜体尺寸 800*600*220
电压 48V
更新 2024-10-28 15:52
手机号:18058882070

联系方式
加关注0

杭州华硕电气科技有限公司

普通会员第2年
资料通过认证
保证金未缴纳
  • 浙江-杭州
  • 上次登录 10-28 15:51
  • 18058882070
  • 18058882070
  • 万正学 (先生)
产品详细

微机型直流电源屏GZDW

适用范围:

微机型直流电源屏GZDW,适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路以及高层建筑等领域,可作为高压开关、继电保护、自动装置的操作电源和控制电源。系统采用一体化设计思想,由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成,具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯,方便地实现遥测 遥信、遥调四遥功能,是的理想直流电源设备。

系统特点:

两路交流输入自动切换,确保系统正常运行;输入电压范围宽,电网适应性强;采用高频开关电源技术,模块化设计,N+1热备份,可靠性高;整流模块采用带电热插拔,日常维护方便快捷;高精度动态均流,可自主、主控或受控运行;监控可选用液晶屏、触摸屏、彩色触摸屏,大屏幕图文显示,界面友好丰富,操作简单方便;

监控实时对系统运行实施全面监测和控制,可进行系统设置、信息查询,也可通过后台监控和远程监控对系统实施遥测 遥信、遥调四遥功能,实现;

监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿管理,具有过欠压、过温告警及故障告警,延长蓄电池的使用寿命;

具备手动、自动调压功能及支路绝缘检测功能;

可靠的防雷和高度的绝缘防护措施,确保系统和人身安全;

提供RS232RS485两种通讯接口,和RTUCDTMODBUS三种通讯规约选择;备有扩展接口可接入外部其它设备;可采用一套监控系统,双组蓄电池、双组充电装置,母线分段,实现双组蓄电池独立充放电管理。

注:可根据用户需求添加事故信号或预告信号报警功能和逆变电源进行DC/ACDC/DC转换。

工作原理:

两路市电经过自动切换输入一路交流,给整流模块供电。整流模块将输入的交流AC转换为直流DC,给蓄电池充电,同时给合闸母线(合母)负载供电;另外合闸母线通过降压模块后给控制母线(控母)负载供电。系统中运行的各种功能模块受主监控和后台监控及远程监控的控制,监控可实时显示运行信息、查询信息及操控系统。

系统配置:

整流模块选择(C10为蓄电池容量)

A.控制母线无整流模块

0.1×C10+经常负荷电流

模块个数≥_____________________+1

模块额定电流

B.控制母线有整流模块

0.1×C10

合母上的模块个数≥ ____________________+1

模块额定电流

经常负荷电流

控母上的模块个数≥ ____________________

模块额定电流

电池容量配置原则:

A.满足事故停电状态的持续放电,事故时间选定为1小时;

B.放电末期合闸时所剩下容量不低于额定容量的25%

C.保证在冲击负荷出现时直流母线电压下降不超过10%

D.对免维护电池合闸电流一般不超过4C

E.考虑到电池组末期老化时容量衰减故选储备系数1.2

F.具体容量设计可参照国家有关标准和电池厂家提供的技术资料。

接线方案:

GZDW30:单母线分段,单组电池,无降压装置。

GZDW31:单母线,单组电池,无降压装置。

GZDW32:双母线分段,单组电池,有手动和自动降压装置。

GZDW33:双母线,单电池组,有手动和自动降压装置。

GZDW34:双母线分段,单组电池,手动自动降压装置,控制母线有整流模块。

GZDW35:双母线,单组电池,有手动和自动降压装置,控制母线有整流模块。

GZDW40:单母线分段,双组电池,无降压装置。

GZDW41:双母线,双组电池,有手动和自动降压装置。

型号规格:

GJ系列直流屏,直流电压等级可为110V或220V,也可以根据客户需求加装同时可输出DC12V/DC24V/DC48V/DC110V/DC220V等电源等级中的任意一种或几种的直流屏;

GJ系列直流屏,可以根据客户需求,定制为7AH至1000AH的系统;

常用型号有如下:

GZDW直流屏GZDW-7AH/220V GZDW直流屏GZDW-7AH/110V
GZDW直流屏GZDW-10AH/220V GZDW直流屏GZDW-10AH/110V
GZDW直流屏GZDW-12AH/220V GZDW直流屏GZDW-12AH/110V

GZDW直流屏GZDW-15AH/220V GZDW直流屏GZDW-15AH/110V

GZDW直流屏GZDW-17AH/220V GZDW直流屏GZDW-17AH/110V
GZDW直流屏GZDW-20AH/220V GZDW直流屏GZDW-20AH/110V
GZDW直流屏GZDW-24AH/220V GZDW直流屏GZDW-24AH/110V
GZDW直流屏GZDW-38AH/220V GZDW直流屏GZDW-38AH/110V
GZDW直流屏GZDW-40AH/220V GZDW直流屏GZDW-40AH/110V
GZDW直流屏GZDW-50AH/220V GZDW直流屏GZDW-50AH/110V
GZDW直流屏GZDW-60AH/220V GZDW直流屏GZDW-60AH/110V
GZDW直流屏GZDW-65AH/220V GZDW直流屏GZDW-65AH/110V
GZDW直流屏GZDW-80AH/220V GZDW直流屏GZDW-80AH/110V
GZDW直流屏GZDW-100AH/220V GZDW直流屏GZDW-100AH/110V
GZDW直流屏GZDW-120AH/220V GZDW直流屏GZDW-120AH/110V
GZDW直流屏GZDW-150AH/220V GZDW直流屏GZDW-150AH/110V
GZDW直流屏GZDW-200AH/220V GZDW直流屏GZDW-200AH/110V
GZDW直流屏GZDW-300AH/220V GZDW直流屏GZDW-300AH/110V
GZDW直流屏GZDW-400AH/220V GZDW直流屏GZDW-400AH/110V

GZDW直流屏GZDW-500AH/220V GZDW直流屏GZDW-500AH/110V
GZDW直流屏GZDW-1000AH/220V
